Hitachi P-N23NA2 Installation And Operation Manual

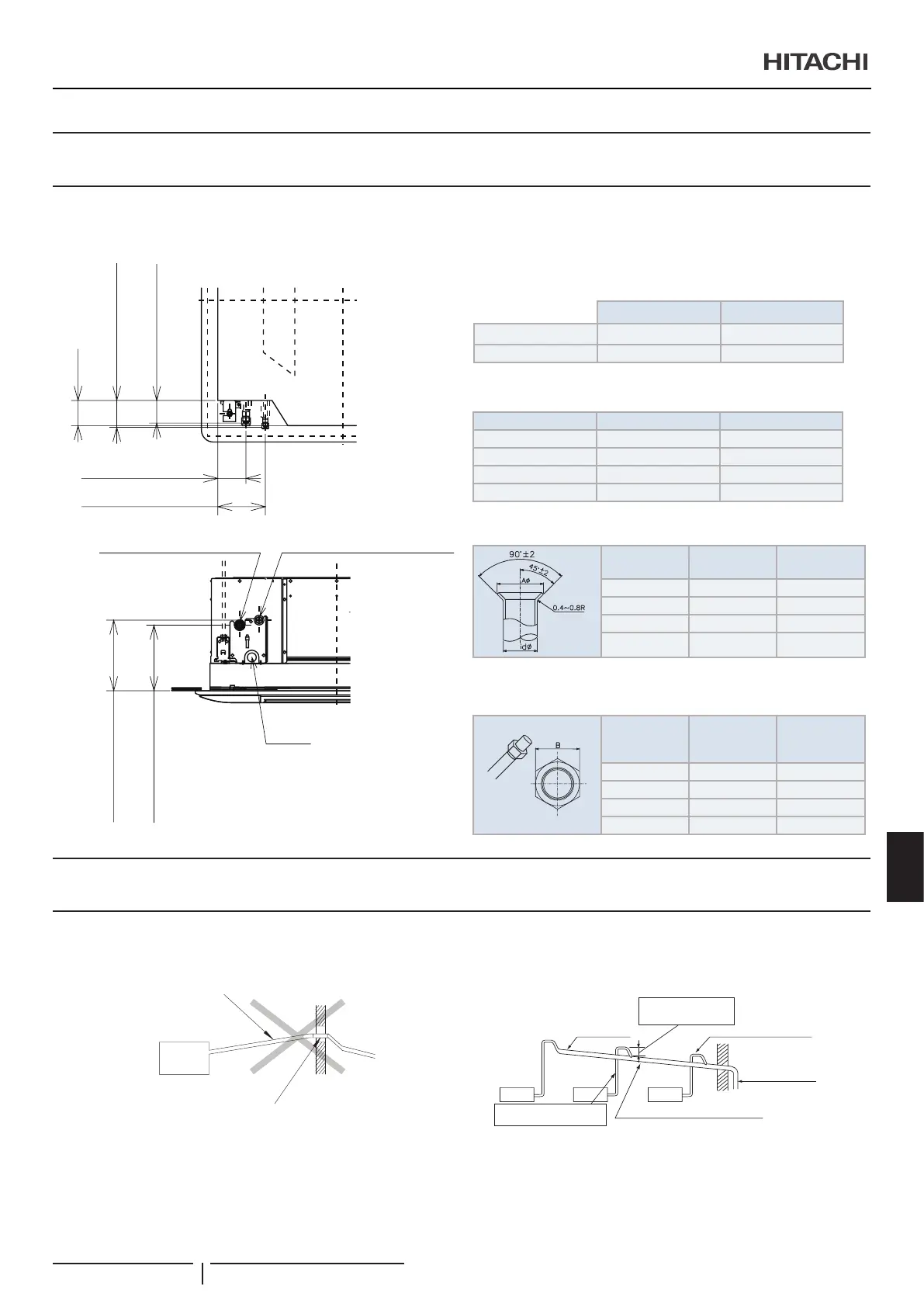

4 JAHUTUSTORUSTIK
4.1 TORUÜHENDUS
4.1.1 Toruühenduse asukoht
(mm)
84
90
76
95
160
157
140
ø
30
(Vedelikutoru)
(Gaasitoru)
(Gaasitoru)
(Vedelikutoru)
(mm)
84
90
76
95
160
157
140
ø
30
Gaasitoruühendus
Vedelikutoruühendus
(Gaasitoru)
(Vedelikutoru)
4.1.2 Toruühenduse suurus

Torustiku suurus
mm (toll)
Vedelikutorustik Gaasitorustik
RCI-(1.0-2.0) Ø 6,35 (1/4) Ø 12,70 (1/2)
RCI-(2.5-6.0) Ø 9,52 (3/8) Ø 15,88 (5/8)

Vasktorude paksus
Ø (toll) Ø (mm) Paksus (mm)
1/4 6,35 0,80
3/8 9,53 0,80
1/2 12,70 0,80
5/8 15,88 1,00
Muhvotsaga toru mõõtmed
Ø (toll) Ø (mm)
A +0/-0,4
(mm)
1/4 6,35 9,1
3/8 9,52 13,2
1/2 12,70 16,6
5/8 15,88 19,7

Koonustugipinnaga mutri mõõtmed
Nominaalne
läbimõõt
(toll)
Nominaalne
läbimõõt
(mm)
B (mm)
1/4 6,35 17
3/8 9,53 22
1/2 12,70 26
5/8 15,88 29
5 ÄRAVOOLUTORUSTIK
5.1 ÜLDTEAVE
VALE ÕIGE
Vale: Ülespoole kalle
Vale: Tõusev osa
Ühine äravoolutorustik (Min VP30)
Vinüülkloriidtoru (VP25)
Min 100 mm
(võimalikult kõrgem)
Seadme poole
äravoolutorustik
(Allapoole kalle tõusvast osast)
See äravoolutorustik
peab olema ülejäänud
torudest eraldi
1 % – 4 %
Allapoole kalle
JAHUTUSTORUSTIK
PMML0547 rev.0 - 11/2020
199
ET
