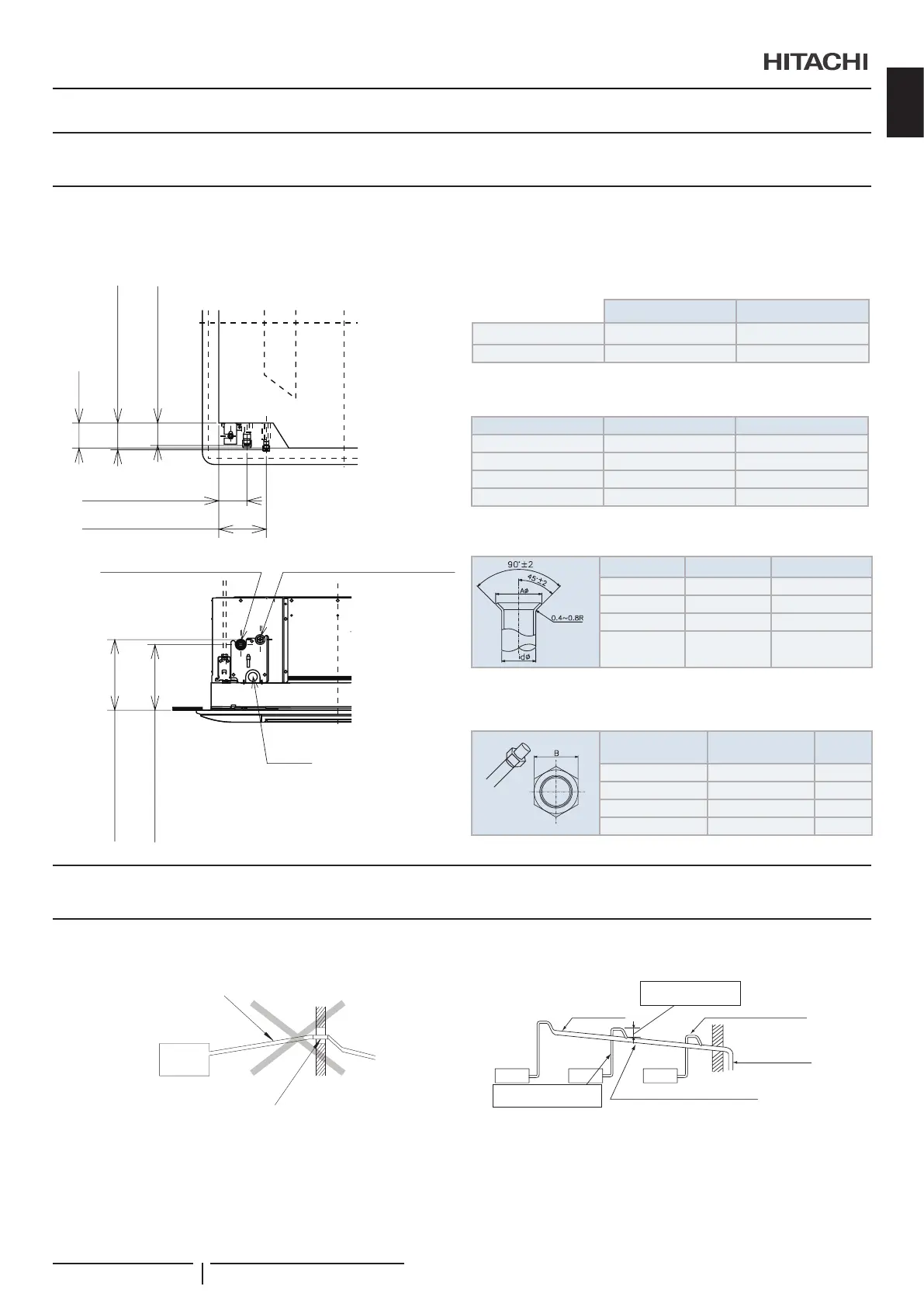

4 TUBERÍA DE REFRIGERANTE
4.1 CONEXIÓN DE LA TUBERÍA
4.1.1 Posición de las tuberías
(mm)
84
90
76
95
160
237
220
φ
30
(Tubería de líquido)
(Tubería de gas)
(Tubería de gas)
(Tubería de líquido)
(mm)
84
90
76
95
160
157
140
ø
30
Conexión de la tubería de gas
Conexión de la tubería de líquido
(Tubería de gas)
(Tubería de líquido)
4.1.2 Tamaño de las tuberías de conexión
Tamaño de las tuberías
mm (in)
Tuberías de líquido Tuberías de gas
RCI-(1.0-2.0) Ø 6.35 (1/4) Ø 12.70 (1/2)
RCI-(2.5-6.0) Ø 9.52 (3/8) Ø 15.88 (5/8)
Grosor de las tuberías de cobre
Ø (pulg.) Ø (mm) Grosor (mm)
1/4 6,35 0,80
3/8 9,53 0,80
1/2 12,70 0,80
5/8 15,88 1,00
Dimensiones de la tubería cónica
Ø (pulg.) Ø (mm) A +0/-0,4 (mm)
1/4 6,35 9,1
3/8 9,52 13,2
1/2 12,70 16,6
5/8 15,88 19,7
Dimensiones de la tuerca cónica
Diámetro
nominal (pulg.)
Diámetro
nominal (mm)
B (mm)
1/4 6,35 17
3/8 9,53 22
1/2 12,70 26
5/8 15,88 29
5 TUBERÍA DE DESAGÜE
5.1 INFORMACIÓN GENERAL
INCORRECTO CORRECTO
Incorrecto: pendiente ascendente
Incorrecto: parte ascendente
Tubería de desagüe común (Mín. VP30)
Tubería de cloruro de vinilo (VP25)
Mín. 100 mm
(lo más grande posible)
Tubería de desagüe del
lateral de la unidad
(Inclinación descendente)
Esta tubería de
desagüe debe estar
separada del resto.
Inclinación
descendente
entre 1% y 4%
TUBERÍA DE REFRIGERANTE
PMML0547 rev.0 - 11/2020
23
ES
