Hitachi P-N23NA2 - CzęśCI Składowe


Zestaw czujnika ruchu PS-MSK2 (opcjonalny)
Nie należy instalować zestawu czujnika ruchu PS-MSK2
(opcjonalnego) we wskazanych poniżej miejscach.
Nieprzestrzeganie tego zalecenia może powodować błędne
wykrywanie ruchu, brak jego wykrywania lub uszkodzenie
czujnika.
• Miejsca charakteryzujące się występowaniem gwałtownych
zmian temperatury.
• Miejsca, w których czujnik ruchu narażony jest na
oddziaływanie nadmiernych sił lub wibracji.
• Miejsca potencjalnego generowania elektryczności
statycznej lub fal elektromagnetycznych.
• Miejsca, w których dochodzi do zakłóceń wiązki
podczerwieni w obszarze wykrywania, spowodowanych
przez przedmioty szklane lub opary.
• Miejsca, w których soczewka czujnika ruchu narażona jest
przez długi okres czasu na działanie wysokiej temperatury i
wilgoci.
• Miejsca występowania płynów lub korozyjnych gazów.
• Miejsca, w których bezpośrednio padające na czujnik ruchu
promieniowanie słoneczne lub światło reektorów może
niekorzystnie wpływać na jego działanie.
• Wszędzie tam, gdzie gorące powietrze, pochodzące np. z
grzejnika, bezpośrednio oddziałuje na czujnik ruchu.
• Miejsca, w których powierzchnia czujnika ruchu wystawiona
jest na bezpośrednie działanie czynników atmosferycznych.
• Miejsca, w których może dojść do zabrudzenia lub
uszkodzenia powierzchni soczewek ze względu na zapylone
otoczenie.
Należy pamiętać, że w przypadku zabrudzonej soczewki,
działanie czujnika ruchu może ulec pogorszeniu.
W takim przypadku należy wyczyścić ją za pomocą
nasączonego alkoholem bawełnianego wacika (zalecane jest
stosowanie alkoholu izopropylowego) lub miękkiej szmatki.
Usuwanie zabrudzeń powinno odbywać się bez używania
nadmiernej siły.
W przeciwnym razie, istnieje ryzyko uszkodzenia żywicznych
soczewek, co może spowodować ich nieprawidłowe działanie
(np. błędy w wykrywaniu ruchu lub brak jego wykrywania).

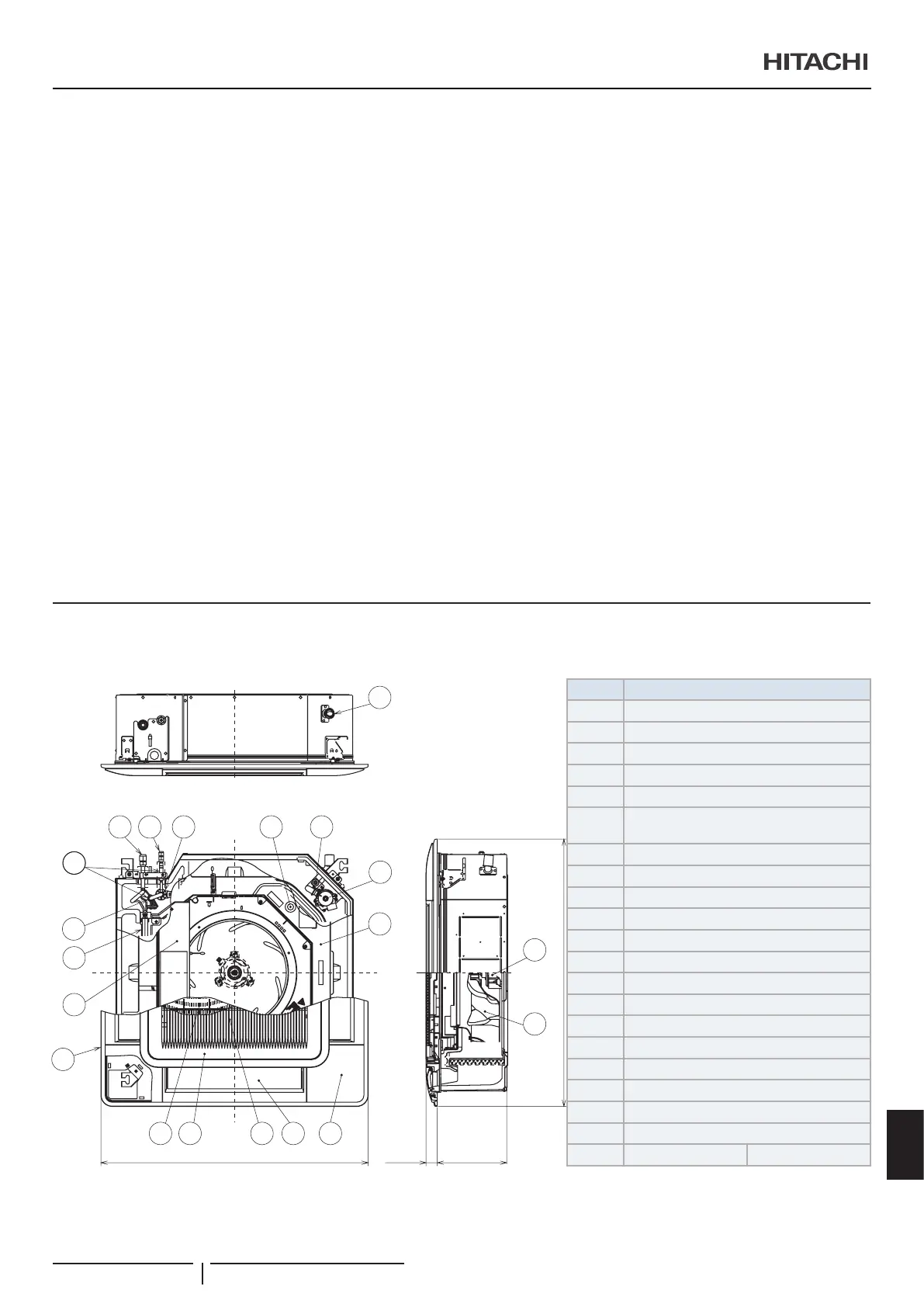

2 CZĘŚCI SKŁADOWE
8
10
1
2
3
4
5
6
7
9
11
12
13
14
15
16
18
19
20
40
17
950
950
DRAIN
>PS<
HS-HB
DIP
C
Element Nazwa elementu
1 Wentylator
2 Silnik wentylatora
3 Wymiennik ciepła
4 Rozdzielacz
5 Filtr
6
Zawór rozprężny ze sterowaniem
mikrokomputerowym
7 Skrzynka elektryczna
8 Przyłącze rurki obiegu czynnika gazowego
9 Przyłącze rurki obiegu czynnika ciekłego
10 Przyłącze odpływu skroplin
11 Mechanizm odpływowy
12 Wyłącznik pływakowy
13 Taca ociekowa
14 Gumowy korek odpływu
15 Panel nawiewny P-N23NA2
16 Kratka wlotowa powietrza
17 Filtr powietrza
18 Wylot powietrza
19 Wlot powietrza
20 Osłona narożnika
C RCI(1.0-2.5): 248 RCI(3.0-6.0): 298
CZĘŚCI SKŁADOWE
PMML0547 rev.0 - 11/2020
259
PL
