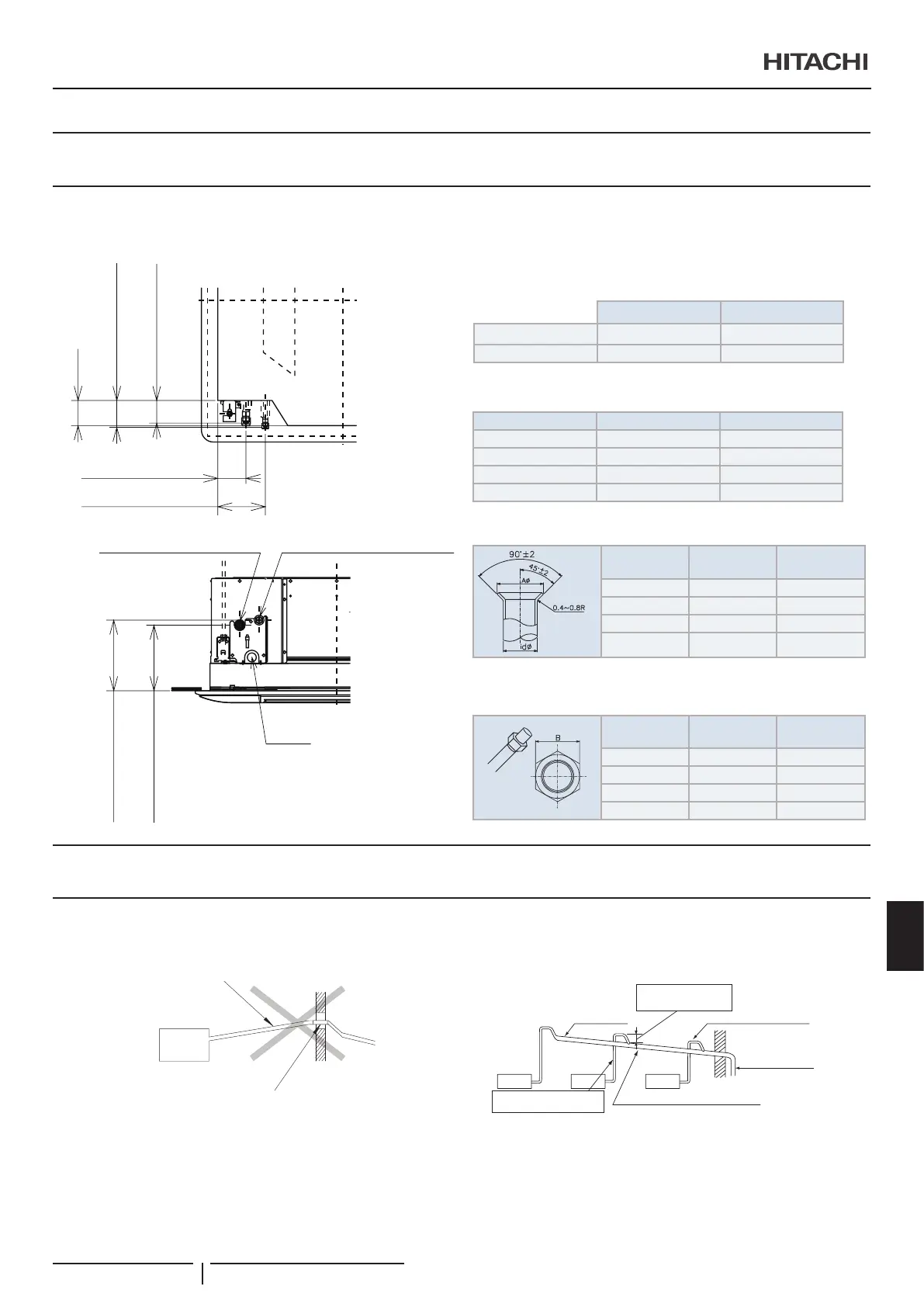

4 A HŰTŐKÖZEG CSŐVEZETÉKE
4.1 CSŐCSATLAKOZÁS
4.1.1 Csővezetékek helyzete
(mm)
84
90
76
95
160
157
140
ø
30
(Folyadékcső)
(Gázcső)
(Gázcső)
(Folyadékcső)
(mm)
84
90
76
95
160
157
140
ø
30
Gázcső csatlakozása
Folyadékcső csatlakozása
(Gázcső)
(Folyadékcső)
4.1.2 A csővezeték csatlakozás mérete

Csőméret
mm (in)
Folyadékcsövek Gázcsövek
RCI-(1.0-2.0) Ø 6,35 (1/4) Ø 12,70 (1/2)
RCI-(2.5-6.0) Ø 9,52 (3/8) Ø 15,88 (5/8)

Rézcsövek vastagsága
Ø (hk.) Ø (mm) Vastagság (mm)
1/4 6,35 0,80
3/8 9,53 0,80
1/2 12,70 0,80
5/8 15,88 1,00
Táguló csővezeték méretei
Ø (hk.) Ø (mm)
A +0/-0,4
(mm)
1/4 6,35 9,1
3/8 9,52 13,2
1/2 12,70 16,6
5/8 15,88 19,7

Hollandi anya méretei
Névleges
átmérő (hk.)
Névleges
átmérő (mm)
B (mm)
1/4 6,35 17
3/8 9,53 22
1/2 12,70 26
5/8 15,88 29
5 VÍZELVEZETŐ CSÖVEK
5.1 ÁLTALÁNOS INFORMÁCIÓK
HELYTELEN HELYES
Helytelen: Felfelé
Helytelen:
Emelkedő rész
Közös vízelvezető csövek (Min.VP30)
Vinil-klorid cső (VP25)
Min. 100 mm
(minél magasabb)
Egység oldali vízelvezető
csövek bekötése
(Az emelkedő résztől lefelé)
Ezeket a vízelvezető
csöveket más csövektől
el kell választani
1% - 4%
Lefelé
A HŰTŐKÖZEG CSŐVEZETÉKE
PMML0547 rev.0 - 11/2020
215
HU
