! FIGYELMEZTETÉS
• A lefolyócsőhöz ne hozzon létre emelkedőt, mivel a lefolyó víz
visszafog folyni az egységbe, és az egység leállításakor a helyiségbe
szivároghat.
• A lefolyócsövet szaniter vagy szennyvízvezetékhez vagy más
vízelvezető csőhöz ne csatlakoztassa.
• Ha a közös lefolyócső egyéb beltéri egységekhez csatlakozik,
az egyes beltéri egységek csatlakozási helyzetének a közös
csővezetéknél magasabbnak kell lennie. A közöz lefolyócső
méretének az egység méretének és az egység számának megfelelő
nagyságúnak kell lennie.
• A vízelvezető csövek szigetelést igényelnek, ha a bekötés helyén
a vízelvezető cső külső részén kialakuló kondenzáció esetleges
csöpögése károkat okozhat. A vízelvezető cső szigetelését úgy kell
megválasztani, hogy az biztosítsa a párazáródást és megakadályozza
a kondenzáció kialakulását.
• A beltéri egység mellé vízelvezető szifont kell beszerelni. A szifont a
bevált gyakorlatnak megfelelően kell kialakítani, a megfelelő áramlást
pedig vízzel (feltöltve) ellenőrizni kell. A lefolyócsövet és a hűtőközeg
csővezetékét ne kösse össze és ne rögzítse egymáshoz.
? MEGJEGYZÉS
A vízelvezető csöveket a nemzeti és helyi előírásoknak megfelelően
kösse be.
A lefolyócső bekötése és az elektromos kábelezés elvégzése
után az alábbi eljárás szerint ellenőrizze, hogy a víz
egyenletesen áramlik:
Ellenőrzés leeresztő mechanizmussal és
úszókapcsolóval
• Kapcsolja BE az áramellátást.
• Öntsön fokozatosan kb. 2,0-2,5 liter vizet az elvezető
tálcába; ezáltal az úszókapcsoló és a vízelvezető szivattyú
automatikusan működésbe lép.
• Ellenőrizze, hogy a víz akadálymentesen folyik az átlátszó
vízelvezető csőben, és nincs vízszivárgás. Amikor a
vízelvezető cső végén már nincs víz, noman töltsön még
vizet az elvezető tálcába.
• Ha a víz kicsordul az elvezető tálcából, ellenőrizze újra a
vízelvezető csöveket.
• Ezután kapcsolja KI az áramellátást.
? MEGJEGYZÉS
A bal oldali csővezeték bekötése során ügyeljen a szigetelés vastagságára.
Ha ez túl vastag, a csővezetéket nem szerelhető a készülékbe.

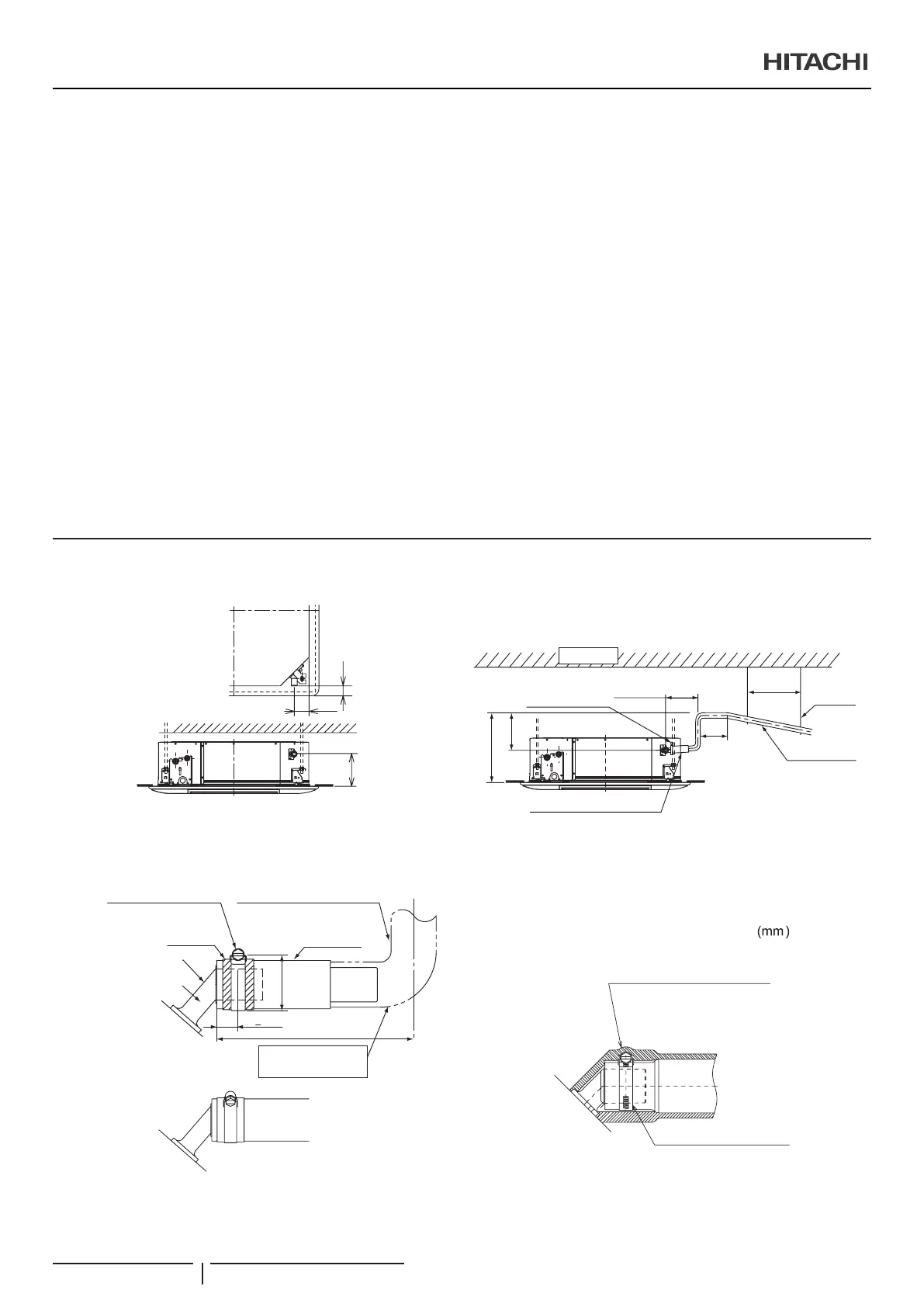

5.2 LEFOLYÓCSŐ CSATLAKOZÁSA
1 A vízelvezető cső bekötése az alábbi.
55
82
184
(mm)
2 Készítsen elő egy 32 mm külső átmérőjű polivinil-klorid
csövet.
3 Ragasztóval vagy gyárilag szállított szorítóbilinccsel rögzítse
a csövet a lefolyótömlőhöz.
28mm
20
+
5mm
Tömlőszalag (tartozék)
Használjon vinil-klorid
típusú ragasztót
Meghúzási nyomaték:
3,0 - 3.5N.m
Könyökcső vagy vinil-klorid
cső VP25 (Mellékelve)
Vinil szalag
A vízelvezető
cső csatlakozás
a vízelvezetés
ellenőrzéséhez (átlátszó)
Lefolyótömlő
(tartozék)
Max. 300 mm
4 A vízelvezető csöveket 1% - 4% lejtésű területen lefelé kell
telepíteni.
5 a+b+c ≤ 1100 mm
b
c ≤ 50mm
Mennyezet
Tömlőszalag
(tartozék)
a (Max. 300 mm)
Lefolyótömlő (tartozék)
Támasztó
rész
1 - 1,5 m
1% - 4%
Lefele
Max. 850 mm
6 A vízelvezető cső csatlakozását ne szorítsa meg túl erősen.
Ez kárt okozhat.
7 Ne használjon hajlott vagy csavart lefolyótömlőt. Ez
vízszivárgást okozhat.
8 A lefolyótömlő bekötése után szigetelje a vízelvezető csövet.
Tömlőszalag (tartozék)
Szigetelés (5T x 270 x 270) (tartozék)
A tömlőszalag lefedéséhez zárja le
teljesen a lefolyótömlőt
? MEGJEGYZÉS
Ha a vízelvezető cső és a lefolyótömlő között túl nagy a távolság, a két
rész közötti rést tömítőanyaggal töltse ki, hogy ezek illeszkedjenek, és ne
deformálják el a lefolyótömlőt.
VÍZELVEZETŐ CSÖVEK
PMML0547 rev.0 - 11/2020
216
