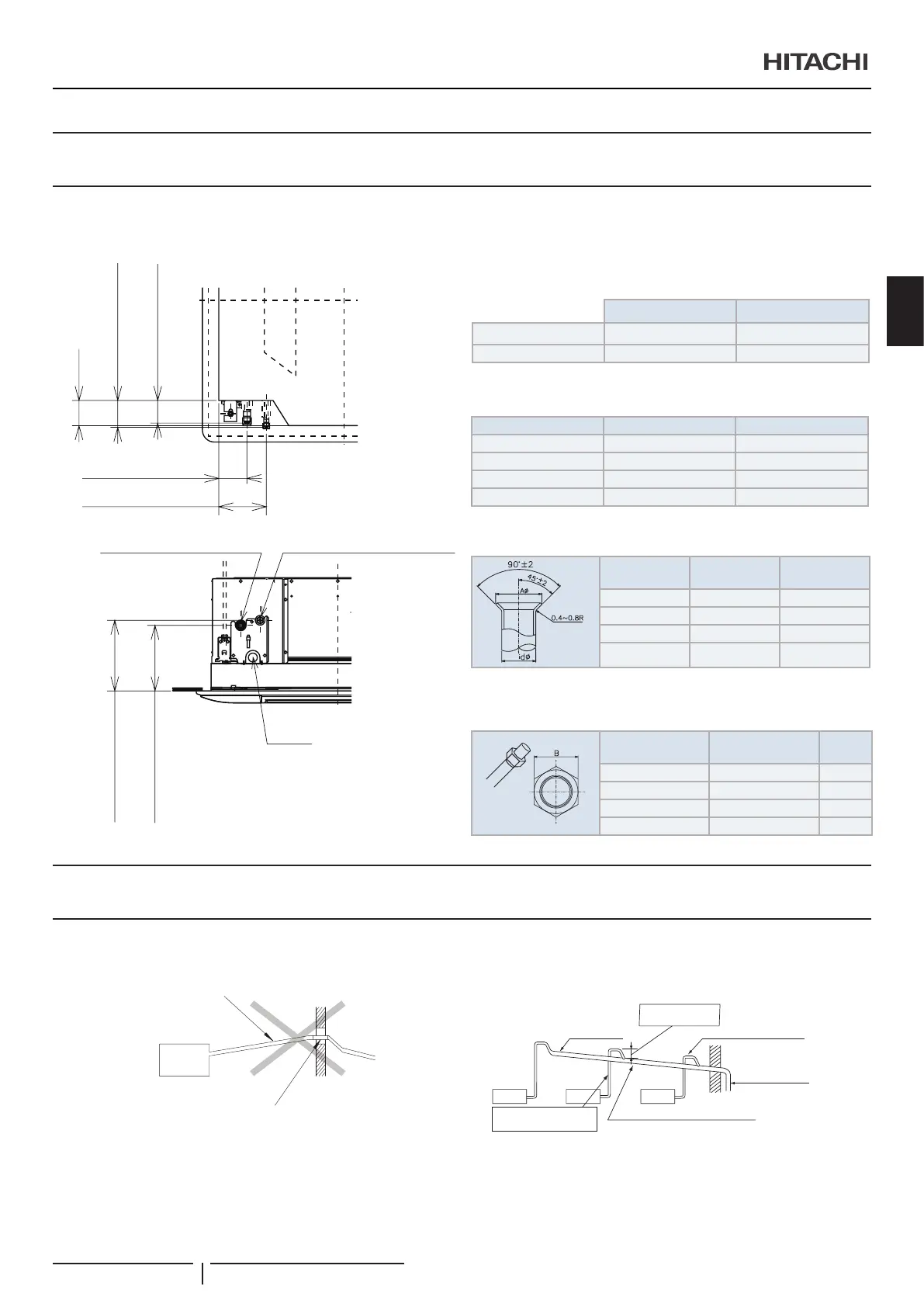

4 LINEA REFRIGERANTE
4.1 COLLEGAMENTO DELLA LINEA
4.1.1 Posizione della linea
(mm)
90
76
95
160
(Tubo del liquido)
(Tubo del gas)
(Tubo del gas)
(Tubo del liquido)
157
140
ø
30
Collegamento per il tubo del gas
Collegamento per il tubo
del liquido
(Tubo del gas)
(Tubo del liquido)
4.1.2 Diametro del collegamento della linea
Diametro della tubazione
mm (in)
Linea del liquido Linea del gas
RCI-(1.0-2.0) Ø 6.35 (1/4) Ø 12.70 (1/2)
RCI-(2.5-6.0) Ø 9.52 (3/8) Ø 15.88 (5/8)
Spessore dei tubi in rame
Ø (in) Ø (mm) Spessore (mm)
1/4 6,35 0,80
3/8 9,53 0,80
1/2 12,70 0,80
5/8 15,88 1,00
Dimensioni tubi a cartella
Ø (in) Ø (mm)
A +0/-0,4
(mm)
1/4 6,35 9,1
3/8 9,52 13,2
1/2 12,70 16,6
5/8 15,88 19,7
Dimensioni attacchi a cartella
Diametro
nominale (in)
Diametro
nominale (mm)
B(mm)
1/4 6,35 17
3/8 9,53 22
1/2 12,70 26
5/8 15,88 29
5 LINEA DI DRENAGGIO
5.1 INFORMAZIONI GENERALI
NON CORRETTO CORRETTO
Non corretto: rimonta
Non corretto: parte in salita
Linea di drenaggio comune (Min.VP30)
Tubo in cloruro di vinile (VP25)
Min. 100mm
(il più alto possibile)
Linea di drenaggio del
lato dell'unità
(Pendenza dalla parte di sollevamento)
Questa linea di drenaggio
dovrà essere separata
dalle altre linee
Pendenza continua
tra l’1 e il 4%
LINEA REFRIGERANTE
