! ATTENZIONE
• Non creare rimonte o contropendenze nella linea, in quanto l’acqua di
drenaggiopotrebberiuireversol’unitàedaessapotrebberiversarsi
nell’ambiente all’arresto dell’unità.
• La linea di drenaggio non deve mai essere collegata a una linea di
scarico sanitaria o fognaria né ad altre tubazioni di drenaggio.
• Quando si usa una linea di drenaggio comune a più unità interne, il
collegamento a esse deve correre sempre più in alto della tubazione
comune. Le dimensioni della linea comune devono essere tali da ge-
stire gli scarichi di tutte le unità collegate.
• Isolare la linea di drenaggio se viene installata in una posizione in cui
la condensa che si forma all’esterno della linea può gocciolare e pro-
vocare danni. L’isolante della linea di drenaggio deve essere tale da
garantire la tenuta di vapore e da impedire la formazione di condensa.
• Installare un sifone di drenaggio in prossimità dell’unità interna. Il sifone
deve essere realizzato a regola d’arte e sottoposto a prova caricando
acquapervericarne ilussocorretto.Non unireinsiemela lineadi
drenaggio e la linea del refrigerante.
? NOTA
Installare il drenaggio in conformità alla normativa locale vigente.
Una volta posata la linea di drenaggio ed eseguiti i collegamenti
elettrici, vericare che l’acqua deuisca regolarmente dall’unità
come nella procedura indicata di seguito:

Verica con pompa di drenaggio e interruttore a
galleggiante
- Attivare l’alimentazione elettrica.
- Versare da 2,0 a 2,5 litri di acqua circa nella acinella
di drenaggio un po' alla volta, quindi con l’attivazione
dell’interruttore a galleggiante viene avviata
automaticamente la pompa di drenaggio.
- Controllare che l’acqua deuisca regolarmente all'interno
del collegamento trasparente della linea di drenaggio
e che non vi siano perdite. Qualora non fosse presente
acqua nell’estremità della linea di drenaggio, versare
altra acqua poco alla volta nella bacinella di drenaggio.
- Se l'acqua fuoriesce dalla bacinella di drenaggio,
ricontrollare la linea di drenaggio.
- Alla ne, scollegare l’alimentazione elettrica.
? NOTA
Prestare attenzione allo spessore dell’isolante quando viene eseguito
l’attacco sul lato sinistro. Se lo spessore è eccessivo, non sarà possibile
collegare la linea all’unità.

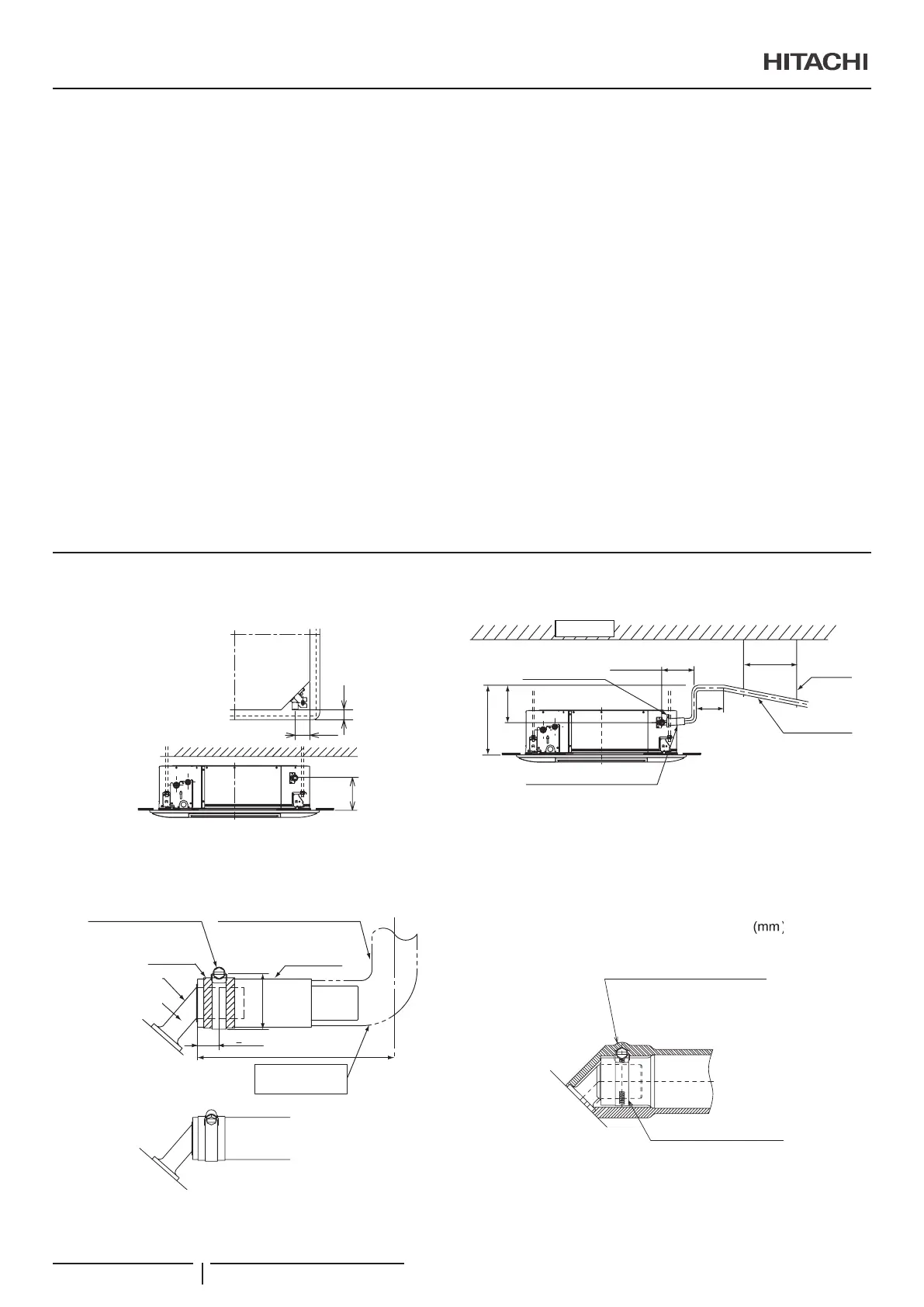

5.2 COLLEGAMENTO DELLA LINEA DI DRENAGGIO
1 La posizione del collegamento della linea di drenaggio è
illustrata di seguito
55
82
184
(mm)
2 Procurarsi un tubo in PVC con un diametro esterno di 32
mm.
3 Fissare il tubo al essibile di drenaggio con un collante e la
fascetta in dotazione.
28mm
20
+
5mm
Flangia del tubo (accessorio)
Usare un collante
di tipo vinilico
Coppia di serraggio:
3,0 - 3,5 N.m
Gomito o cloruro di vinile VP25
(fornito in campo)
Nastro in vinile
Collegamento della
linea di drenaggio per
vericare il drenaggio
(trasparente)
Flessibile di drenaggio
(accessorio)
Max. 300 mm
4 La linea di drenaggio deve avere una pendenza continua in
direzione del usso compresa tra l'1 e il 4%.
5 a+b+c ≤ 1100mm
b
c ≤ 50mm
So󰀩tto
Flangia del tubo
(accessorio)
a (max. 300mm)
Flessibile di drenaggio (accessorio)
Componente
di supporto
da 1 a 1,5 m
1/25 to 1/100
Pendenza
continua tra
l’1 e il 4%
Max 850mm
6 Non esercitare una sollecitazione eccessiva sul
collegamento della linea di drenaggio. Ciò potrebbe
provocare danni.
7 Non utilizzare un essibile di drenaggio piegato o ritorto.
Potrebbe causare la perdita di acqua.
8 Isolare la linea di drenaggio dopo aver collegato il essibile.
Flangia del tubo (accessorio)
Isolamento (5T x 270 x 270)
(accessorio)
Avvolgere completamente il
tubo di drenaggio per coprire
la fascetta del tubo.
? NOTA
Se c’è un spazio eccessivo tra il collegamento della linea di drenaggio e
ilessibile,aggiungereunmaterialesigillantetraleduepartiperevitare
l’allentamentoeladeformazionedelessibile.
LINEA DI DRENAGGIO
PMML0547 rev.0 - 11/2020
