6 ELEKTRIÜHENDUSED
6.1 ÜLDTEAVE
! OHT
• Enneelektriühendustöödevõiperioodilistekontrollidetegemist
lülitagesiseseadmejaväliseadmeelektritoitepealülitivälja.
• Enneelektriühendustöödevõiperioodilistekontrollidetegemist,
veenduge,etsiseventilaatorjaväliventilaatoronseiskunud.
• Kaitske juhtmed, äravoolutoru, elektriosad jms rottide või
muude väikeloomade eest. Kui need on kaitsmata, võivad
rotidkaitsmata osadläbinärida jahalvimaljuhulvõibtekkida
tulekahju.
! HOIATUS
• Paigaldage elektritoiteallika liinile maalühiselüliti (ELB).
• Kasutage edastusjuhtmestiku jaoks sise- ja väliseadmete vahel
varjestatud keerdpaarkaablit või varjestatud paarkaablit ning
ühendage varjestatud osa maanduskruvi külge siseseadme
elektriühenduskarbis, nagu on näidatud all.
• Mähkige kaablid kohapeal varutud isoleermaterjali ja katke juhtme-
ühendusauk tihendusmaterjaliga, et kaitsta toodet kondensatsiooni-
vee või putukate eest.
• Kinnitage juhtmed kindlalt juhtmeklambriga siseseadme sees.
• Juhtmekanali kasutamisel juhtige juhtmed läbi sisselöödava augu
küljekatte sees.
• Kinnitage kaugjuhtimisploki kaabel juhtmeklambriga elektriühenduskarbi
sees.
Üldised kontrollid
1 Veenduge, et kohapeal varutud elektrikomponendid
(pealülitid, kaitselülitid, juhtmed, juhtmeühendused
ja juhtmeklemmid) on õigesti valitud. Veenduge, et
komponendid vastavad kohalikele seadustele ja
eeskirjadele.
2 Kontrollige, et elektritoitepinge on vahemikus +/-10 %
nimipingest.
3 Kontrollige elektriühenduste võimsust. Kui
elektritoitevõimsus on liiga madal, ei saa pingelanguse tõttu
süsteemi käivitada.
4 Valige kaablisuurused vastavalt Euroopa standardile
EN60 335-1. Kasutage juhtmeid, mis ei ole kergemad kui
tavaline sitke kummiümbrisega painduv nöör (koodi tähis
60245 IEC 57) või harilik polükloropreenümbrisega painduv
nöör (koodi tähis 60245 IEC 57).
5 Kontrollige, et maandusjuhe on ühendatud.
6.2 SISESEADME ELEKTRIÜHENDUSTÖÖD

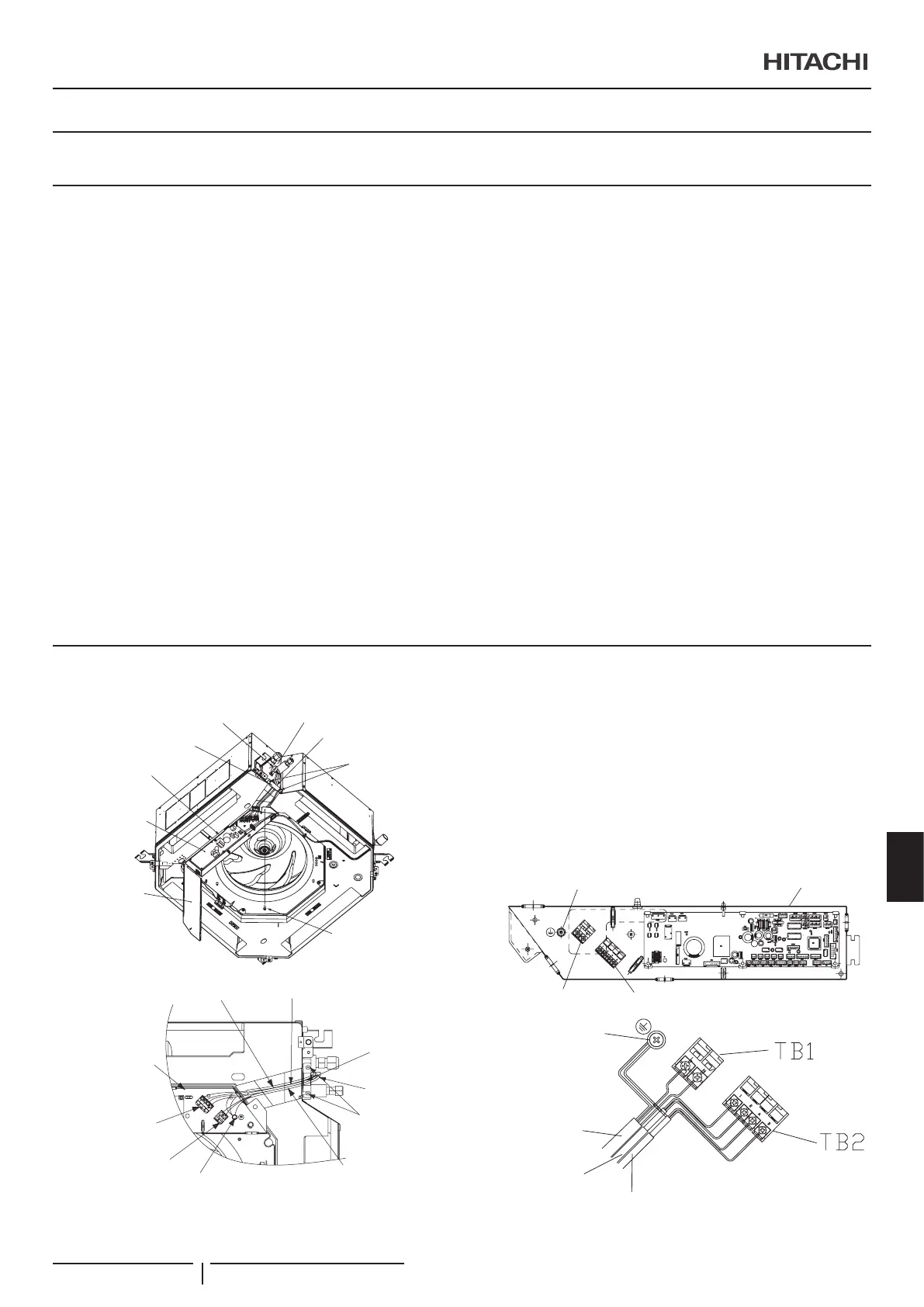

1 Siseseadme elektriühendused on näidatud all.
Torustiku kate
Juhtmeklamber
Juhtmeühenduse tugiplaat
Elektriühenduskarp
Trükkplaat
PCB
Elektriharukarbi
kate
Kruvi
(elektriühenduskarbi
katte jaoks)
Juhtmeühenduse
tugiplaadi kruvi
torustiku katte all
Juhtmeühendusauk
Terminaliplokk (must)
1~ 230V 50 Hz
Toiteallika
juhtmeühendused
(siseseadmete vahel)
Maandusjuhtmestiku
ühenduse kruvi
Juhtmeühenduse
tugiplaadi kruvi
Juhtmeklamber
Juhtmeühenduse
tugiplaat
Kaugjuhtimisploki
juhtmeühendused
Edastusjuhtmed siseseadme ja
väliseadme vahel
Elektriühenduskarp
Terminaliplokk
(valge) DC 5 V
2 Võtke elektriühenduskarbi kate pealt ära (1 kruvi).
3 Keerake juhtmeühenduse tugiplaadi kaks (2) kruvi lahti.
4 Ühendage kaugjuhtimisploki kaabel või valikvarustuse
pikendusjuhe terminalidega elektriühenduskarbis läbi
ühendusava korpuses.
5 Ühendage elektritoitejuhtmed ja maandusjuhtmed
terminalidega elektriühenduskarbis.
6 Ühendage juhtmed siseseadme ja väliseadme vahel
terminalidega elektriühenduskarbis.
Elektriühenduskarp
Maandusterminal
Terminaliplokk (TB2)
Terminaliplokk (TB1)
H-Link edastusjuhtmed
(0,75 mm
2
)
Maanduskruvi
Toiteallika kaabel
(1~ 230V 50 Hz)
(0,75 mm
2
)
Maks. vool: 5 A
Kaugjuhtimisploki kaabel
ELEKTRIÜHENDUSED
PMML0547 rev.0 - 11/2020
201
ET
