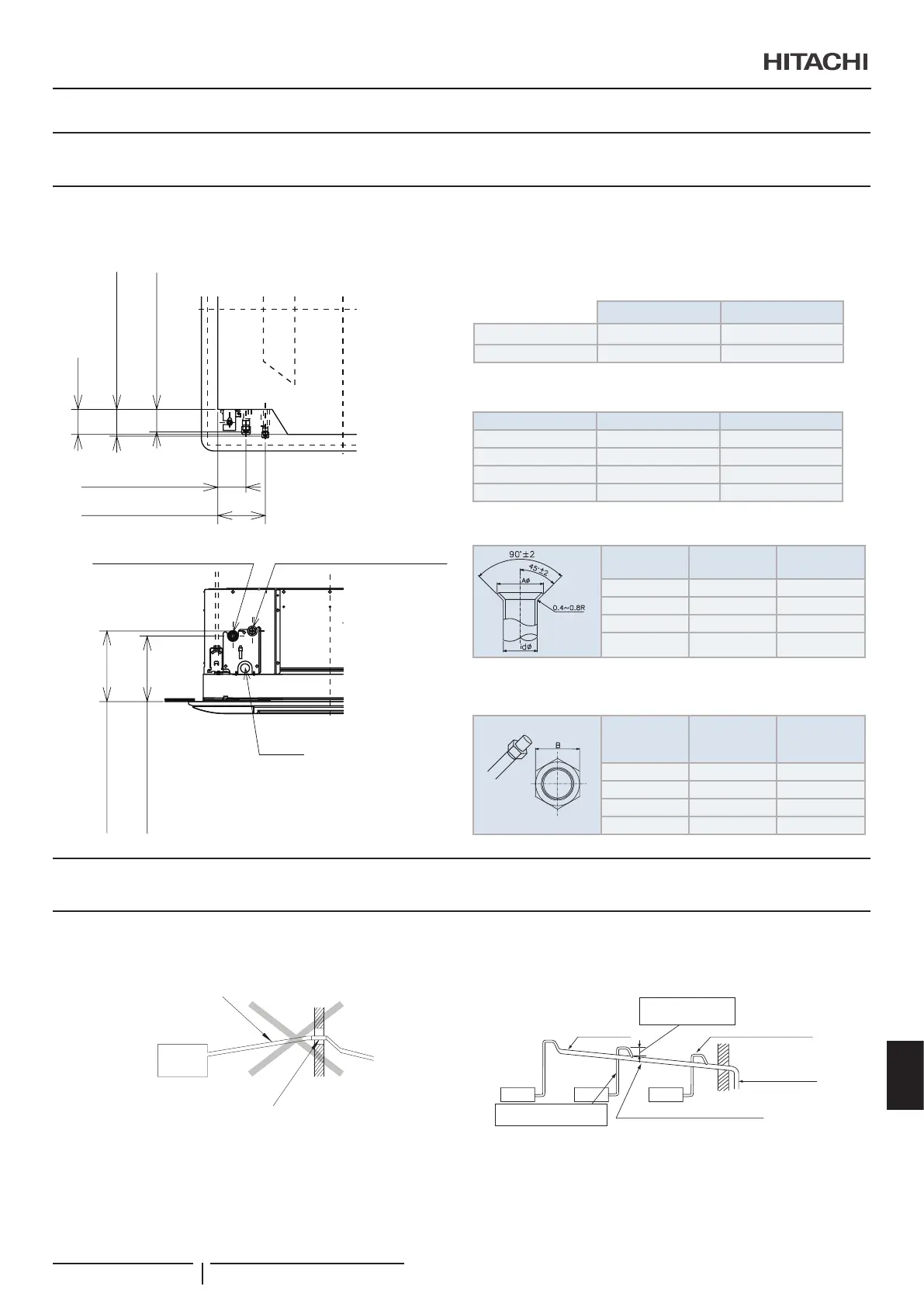

4 AUŠINIMO VAMZDIS
4.1 VAMZDŽIŲ PRIJUNGIMAS
4.1.1 Vamzdžių padėtis
(mm)
84
90
76
95
160
157
140
ø
30
(Skysčio vamzdis)
(Dujų vamzdis)
(Dujų vamzdis)
(Skysčio
vamzdis)
(mm)
84
90
76
95
160
157
140
ø
30
Dujų vamzdžio prijungimas
Skysčio vamzdžio prijungimas
(Dujų vamzdis)
(Skysčio vamzdis)
4.1.2 Vamzdžių jungties dydis

Vamzdžio dydis
mm (coliai)
Skysčio vamzdis Dujų vamzdis
RCI-(1.0-2.0) Ø 6,35 (1/4) Ø 12,70 (1/2)
RCI-(2.5-6.0) Ø 9,52 (3/8) Ø 15,88 (5/8)

Varinių vamzdžių storis
Ø (coliai) Ø (mm) Storis (mm)
1/4 6,35 0,80
3/8 9,53 0,80
1/2 12,70 0,80
5/8 15,88 1,00
Plėtimo vamzdžio matmenys
Ø (coliai) Ø (mm)
A +0/-0,4
(mm)
1/4 6,35 9,1
3/8 9,52 13,2
1/2 12,70 16,6
5/8 15,88 19,7

Sklendės veržlės matmenys
Nominalus
skersmuo
(coliai)
Nominalus
skersmuo
(mm)
B (mm)
1/4 6,35 17
3/8 9,53 22
1/2 12,70 26
5/8 15,88 29
5 DRENAŽO VAMZDIS
5.1 BENDROJI INFORMACIJA
NETEISINGAI TEISINGAI
Neteisingas: Nuožulnumas į viršų
Neteisingas: Pakilusi dalis
Bendras drenažo vamzdis (Min.VP30)
Vinilchlorido vamzdis (VP25)
Mažiausiai 100 mm
(kiek galima aukščiau)
Elemento pusės drenažo
vamzdis
(Nuolydis nuo pakilusios dalies)
Šis drenažo vamzdis
turėtų būti atskirtas
nuo kitų vamzdžių
nuo 1% iki 4%
nuolydis
AUŠINIMO VAMZDIS
PMML0547 rev.0 - 11/2020
247
LT
