6 KABELANSLUTNINGAR
6.1 ALLMÄN INFORMATION
! FARA!
• Stängavströmförsörjningentillinomhusenhetochutomhusen-
hetinnanarbetepåelleröversynavelektriskaledningarpåbör-
jas.
• Kontrolleraattinomhusäktenochutomhusäktenharstannat
förearbetepåelektriskaledningarelleröversyn.
• Skyddakablar,dräneringsrör,elektriskadelarochdyliktfrånråt-
torochandrasmådjur.Annarskandjurengnagapåoskyddade
delarochivärstafallkanbranduppstå.
! OBS!
• Installera ELB (jordfelsbrytare) på strömförsörjningskabeln.
• Använd skärmad tvinnad parkabel eller skärmad parkabel som styrka-
blar mellan inom- och utomhusenheten, och anslut den avskärmade
delen till jordskruven i inomhusenhetens kopplingslåda (se nedan).
• Linda tätningsmaterial (medföljer ej) runt kablarna och täta kabelan-
slutningshålet med tätningsmaterial för att skydda produkten mot kon-
densvatten och insekter.
• Fäst kablarna ordentligt med kabelklämman inuti inomhusenheten.
• Led kablarna genom utbrytningshålet på sidoskyddet när en kanal
används.
• Fäst fjärrkontrollens kabel med kabelklämman inuti kopplingslådan.
Allmän kontroll
1 Kontrollera att rätt elektriska komponenter
(huvudströmbrytare, automatsäkringar, kablar, kabelrör och
kabelanslutningar) har valts. Försäkra att komponenterna
uppfyller lokala lagar och bestämmelser.
2 Kontrollera att spänningen ligger inom +/–10 % av
märkspänningen.
3 Kontrollera elkablarnas kapacitet. Om strömförsörjningen
har för låg kapacitet kan systemet inte startas på grund av
spänningsfallet.
4 Välj kabelstorlekar enligt EU-standarden EN60 335-1.
Använd kablar som inte är lättare än den vanliga tåliga
gummiklädda exibla kabeln (beteckning 60245 IEC 57)
eller vanlig kloroprengummiklädd exibel kabel (beteckning
60245 IEC 57).
5 Kontrollera att jordledningen är ansluten.

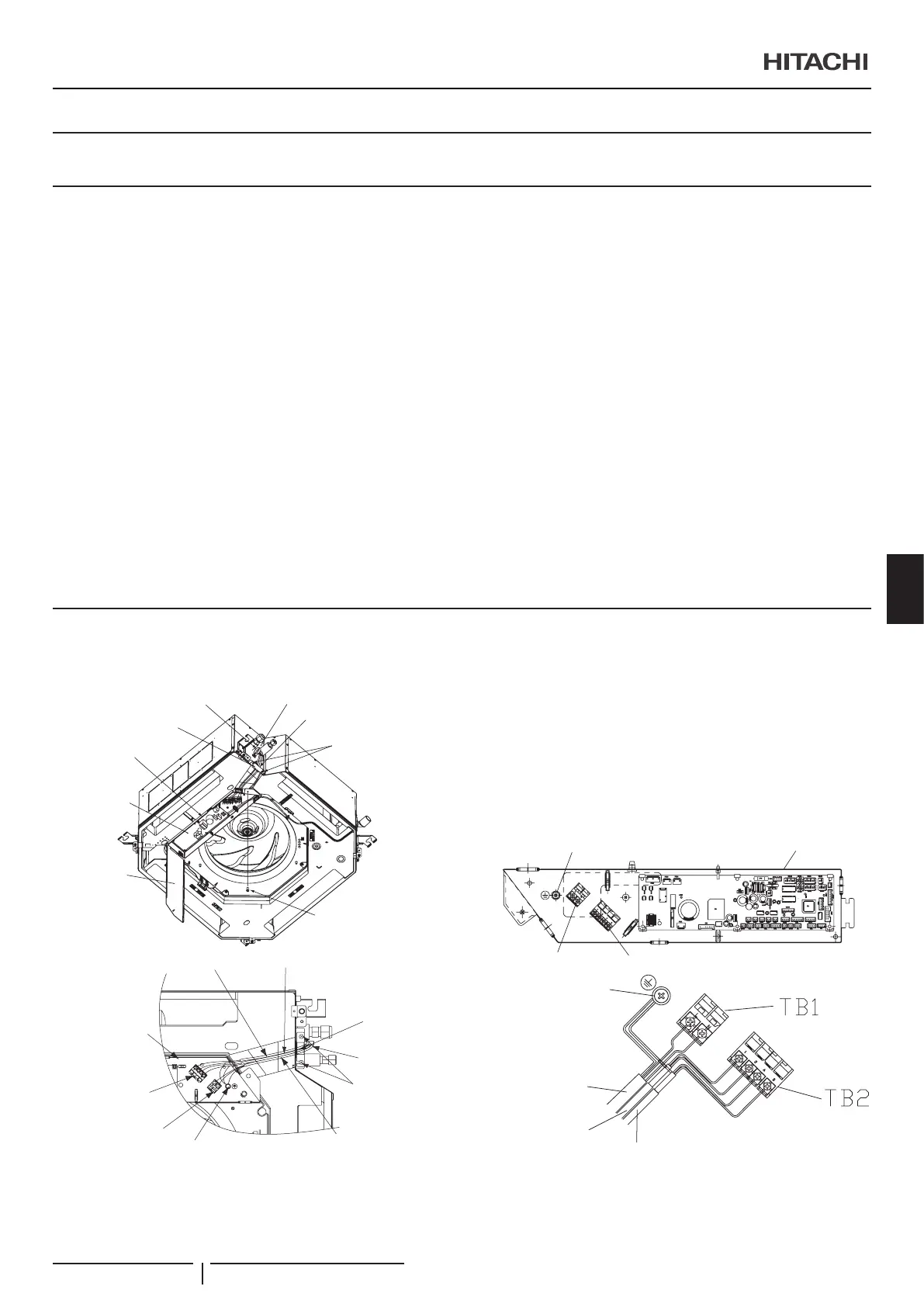

6.2 ANSLUTNING AV ELEKTRISKA LEDNINGAR FÖR INOMHUSENHETEN
1 Anslutning av de elektriska ledningarna för inomhusenheten
visas nedan.
Rörhölje
Kabelklämma
Stödplatta för kablar
Ellåda
PCB
(tryckt kretskort)
Kopplingslådans
hölje
Skruv
(för kopplingslådans hölje)
Skruv för kablarnas
stödplatta under rörhölje
Hål för kabelanslutning
Uttagspanel (svart)
1~ 230V 50Hz
Strömförsörjningskabel
(mellan inomhusenheter)
Anslutningsskruv jordkabel
Skruv för kablarnas
stödplatta
Kabelklämma
Stödplatta för
kablar
Kabeldragning för fjärrkontroll
Övergångskablar mellan inomhus-
och utomhusenheten
Ellåda
Uttagspanel
(vit) DC 5V
2 Ta bort locket på kopplingslådan (1 skruv).
3 Lossa på två (2) skruvar på kablarnas stödplatta.
4 Anslut kabeln från en fjärrkontroll eller en extra
förlängningskabel till kontakterna på terminalerna inuti
kopplingslådan genom anslutningshålet i enhetens hölje.
5 Anslut kablarna för strömförsörjning och jord till kontakterna i
kopplingslådan.
6 Anslut ledningarna mellan inomhusenheten och
utomhusenheten till kontakterna i kopplingslådan.
Ellåda
Jordklämma
Uttagspanel (TB2)
Uttagspanel (TB1)
H-Link
Överföringsledningar
(0.75 mm
2
)
Jordskruv
Strömförsörjningskabel
(1~ 230V 50Hz)
Fjärrkontrollkabel
KABELANSLUTNINGAR
PMML0547 rev.0 - 11/2020
137
SV
