! HOIATUS
• Ärge paigaldage äravoolutorustikku ülespoole kaldus ega
tõusuasendisse, sest siis voolab väljalaskevesi tagasi siseseadmesse
ja lekib ruumi, kui süsteem välja lülitatakse.
• Ärge ühendage äravoolutoru sanitaar- või kanalisatsioonitorustikuga
või muu äravoolutorustikuga.
• Kui üldkasutatav äravoolutorustik ühendatakse teiste siseseadmetega,
peab iga siseseadme ühenduskoht asuma üldtorustikust kõrgemal.
Üldkasutatava äravoolutorustiku torusuurus peab olema piisavalt
suur, vastavalt seadme suurusele ja seadme numbrile.
• Kui äravoolutorustik on paigaldatud kohta, kus äravoolutoru
välispinnale tekkiv kondensatsioon võib tilkuda ja tekitada kahjustusi,
tuleb äravoolutorustik katta isoleermaterjaliga. Äravoolutoru
isoleermaterjal tuleb valida nii, et oleks tagatud aurukindlus ja
välistatud kondensatsiooni teke.
• Siseseadmelähedussetulekspaigaldadadrenaažiklapp.Seeklapp
peab olema projekteeritud hea tava kohaselt ja seda tuleb kontrollida
ja testida veega (mis lastakse sisse), et kontrollida, kas vesi voolab
korralikult. Ärge siduge või kinnitage klambriga äravoolutoru ja
jahutustoru omavahel kokku.
? MÄRKUS
Paigaldage äravool vastavuses riiklike ja kohalike eeskirjadega.
Kui äravoolutorustiku tööd ja elektriühendustööd on tehtud,
kontrollige, et vesi voolab tasaselt, nagu järgmises protsessis:

Kontrollimine tühjendusmehhanismi ja
ujukanduriga lülitiga
• Lülitage elektritoide sisse ON.
• Valage umbes 2,0 – 2,5 liitrit vett järkjärgult
tühjendusanumasse, seejärel tõuseb ujukanduriga lüliti üles
ja tühjenduspump hakkab automaatselt tööle.
• Kontrollige, et vesi voolab tõrgeteta läbipaistvas äravoolutoru
ühenduses ja et vett ei leki. Kui äravoolutorustiku otsas ei
ole vett näha, valage tasaselt tühjendusanumasse veel vett.
• Kui vesi ajab üle tühjendusanuma ääre, kontrollige
äravoolutorustikku uuesti.
• Pärast lülitage elektritoide välja OFF.
? MÄRKUS
Kui torustikuühendus tehakse vasakult poolt, siis pöörake tähelepanu
isoleermaterjali paksusele. Kui see on liiga paks, ei saa torustikku
seadmesse paigaldada.

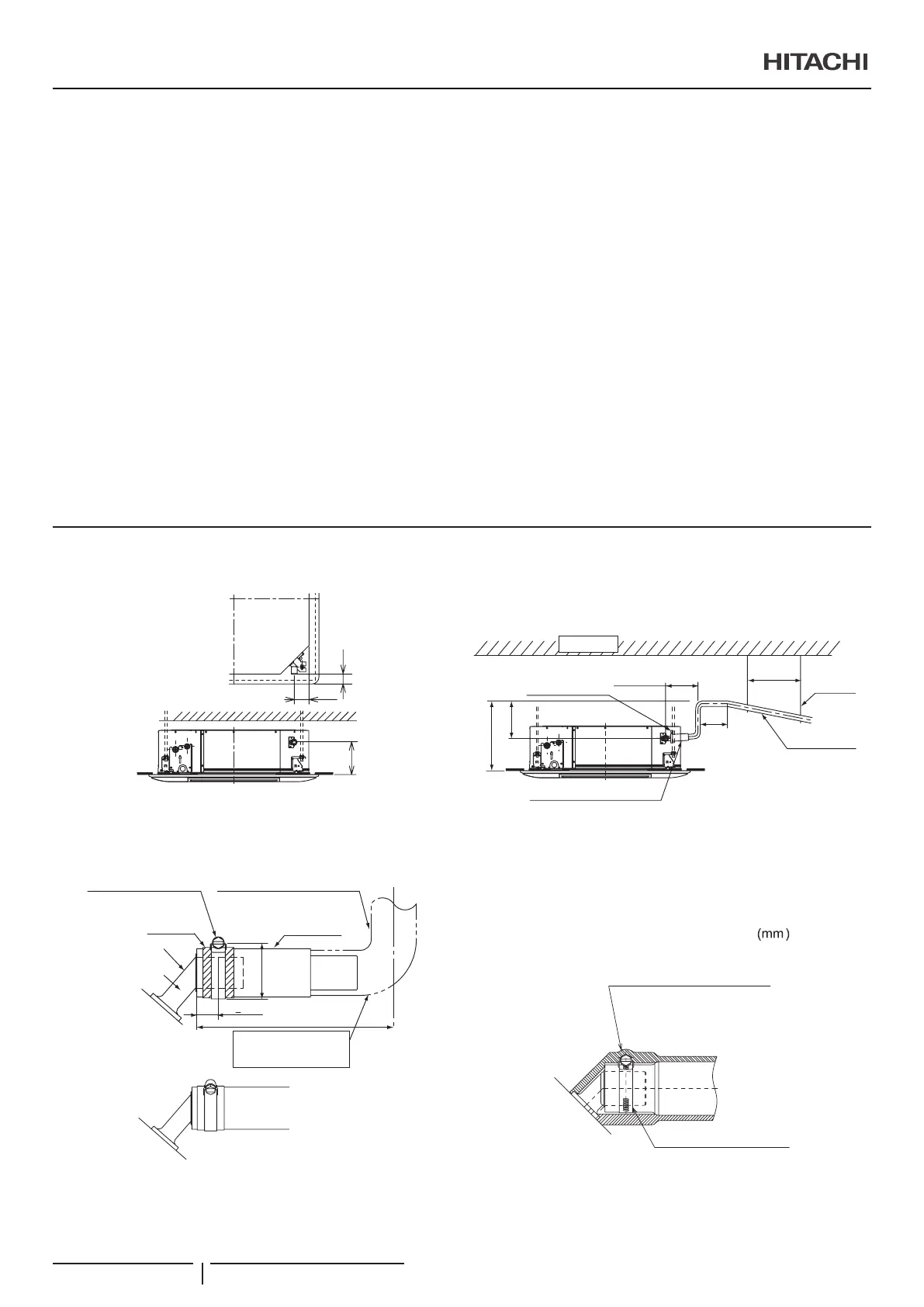

5.2 ÄRAVOOLUTORU ÜHENDUS
1 Äravoolutoru ühenduse asend on näidatud all.
55
82
184
(mm)
2 Valmistage ette polüvinüülkloriidist toru välisläbimõõduga
32 mm.
3 Kinnitage torustik äravooluvooliku külge liimainega ja
tehasest kaasa pandud voolikuklambriga.
28mm
20
+
5mm
Voolikulint (lisavarustus)
Kasutage vinüülkloriidi
tüüpi liimainet
Kinnikeeramise
jõumoment: 3,0 - 3,5N.m
Torupõlv või vinüülkloriid
VP25 (Varuda kohapeal)
Vinüülteip
Äravoolutoru
ühendus äravoolu
kontrollimiseks
(läbipaistev)
Äravooluvoolik
(lisavarustus)
Maks. 300 mm
4 Äravoolutorustiku ühendus tuleb teha allapoole kallakuga 1
% kuni 4 %.
5 a+b+c ≤ 1100mm
b
c ≤ 50mm
Lagi
Voolikulint
(lisavarustus)
a (Maks. 300 mm)
Äravooluvoolik (lisavarustus)
Tugiosa
1 – 1,5 m
1 % – 4 %
Allapoole kalle
Maks. 850 mm
6 Ärge rakendage äravoolutoru ühendusele liigset jõudu. See
võib tekitada kahjustuse.
7 Ärge kasutage painutatud või keerdus äravooluvoolikut. See
põhjustab vee lekkimist.
8 Pärast äravooluvooliku ühendamist katke äravoolutoru
isoleermaterjaliga.
Voolikulint (lisavarustus)
Isoleermaterjal (5T x 270 x 270)
(lisavarustus)
Mähkige äravooluvoolik täiesti
sisse, et katta voolikulint.
? MÄRKUS
Kui äravoolutoru ühenduse ja äravooluvooliku vahel on liiga suur vahe,
lisage mõlema osa vahele hermeetikut, et äravooluvoolikut sisse panna
ja et see ei deformeeruks.
ÄRAVOOLUTORUSTIK
PMML0547 rev.0 - 11/2020
