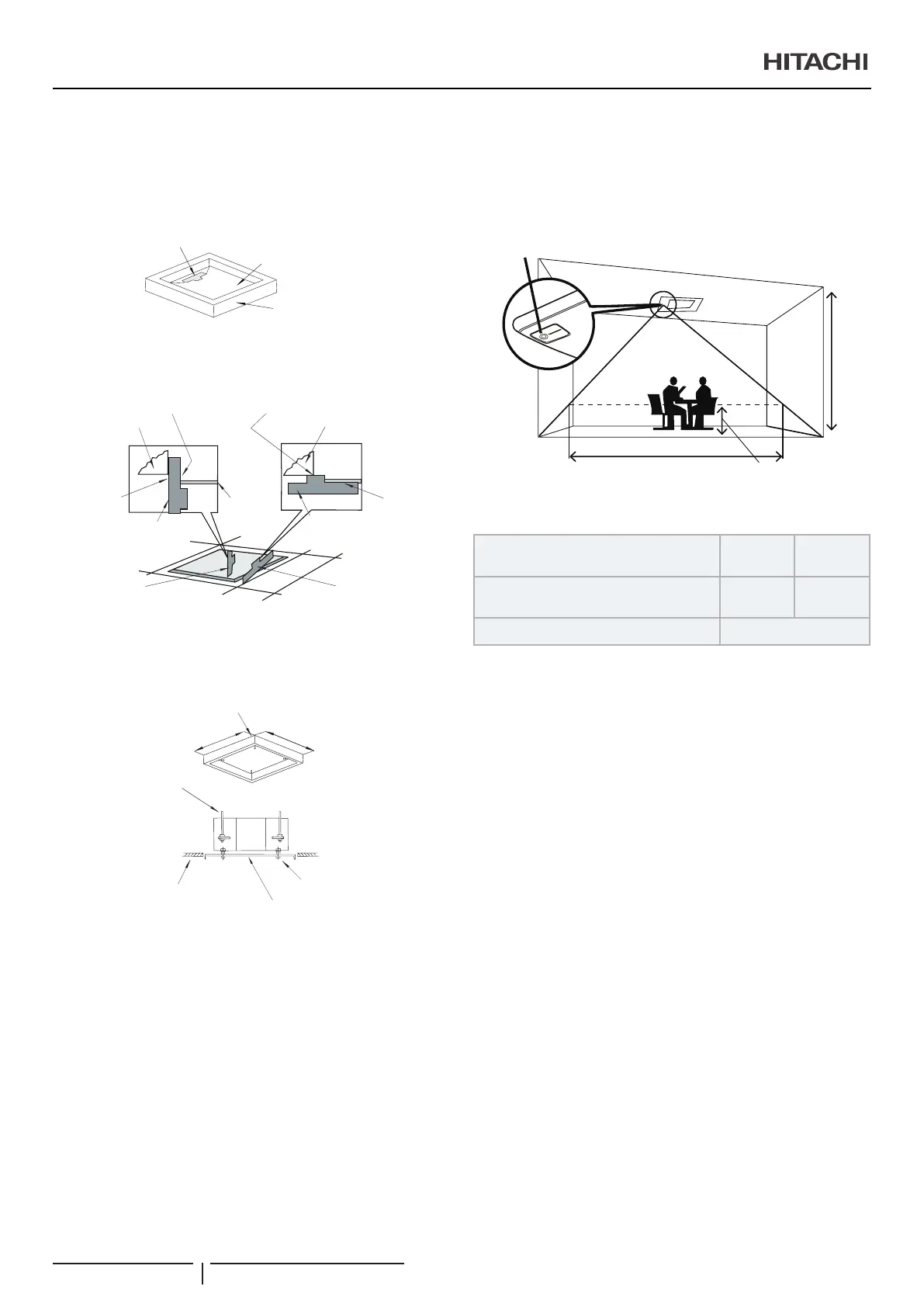

A beltéri egységek és az álmennyezet nyílása
közötti terület beállítása
- Állítsa a beltéri egységet a megfelelő helyzetbe, amíg a
mintával ellenőrzi a telepítést.
A megnyitás méreteit
ellenőrző skála
Mintalemez a telepítéshez
Csomagolás
(Hullámlemez)
Panelekkel már kiegészített mennyezet esetén
Beltéri egység
A skálának ezt a részét
rögzítse a mennyezet belső
megnyitási oldalára
A skálának ezt a részét
rögzítse az egység
alacsonyabb oldalára
Beltéri egység
A skálának ezt a
részét rögzítse
a mennyezeti
panelhez
Ellenőrző skála
Ellenőrizze a
mennyezet
magasságát az
egység minden
sarkánál
Ellenőrizze a
megnyitás méreteit
az egység minden
oldalán
A skálának ezt a
részét rögzítse
az egység külső
oldalára
Mennyezeti
panel
Ellenőrző skála
Panelekkel még nem kiegészített mennyezet
esetén
Mintapapír a
telepítéshez
A megnyitás méretei
Egység
A megnyitás méretei
Felfüggesztő csavar
Mennyezet felülete
Mintalemez a telepítéshez
Csavar (M6)
- A kiegyenlítés elvégeztével szorítsa meg a felfüggesztő
konzolokat. A felfüggesztő csavarokat és anyákat LOCK-
TIGHT festékkel kenje be, hogy ne tudjanak kilazulni.
Ellenkező esetben rendellenes zajok keletkezhetnek, és
a beltéri egység meglazulhat.
A PS-MSK2 mozgásérzékelő készlet (opcionális)
érzékelési területe, amennyiben ez csak a
P-N23NA2 levegőpanel tartozéka
A levegőpanellel együtt használt mozgásérzékelő érzékelési
területe az alábbi ábrán látható.
Ø
a
h
Mozgásérzékelő
A padló szintjétől 0,8 m-re
A beltéri egység beszerelési magassága
h (m)
2,7 3,2
A mozgásérzékelő érzékelési területe Øa
(m)
Kb. 7,0 Kb. 8,8
Mozgásérzékelés Emberi mozgás
? MEGJEGYZÉS
A mozgásérzékelő hiányt érzékelhet, amennyiben a mozgásérzékelővel
felszerelt beltéri egységet magas (4 m-nél magasabb) mennyezetre
szerelik be, még akkor is, ha valaki a helyiségben tartózkodik.
A BELTÉRI EGYSÉG TELEPÍTÉSE
PMML0547 rev.0 - 11/2020
214
