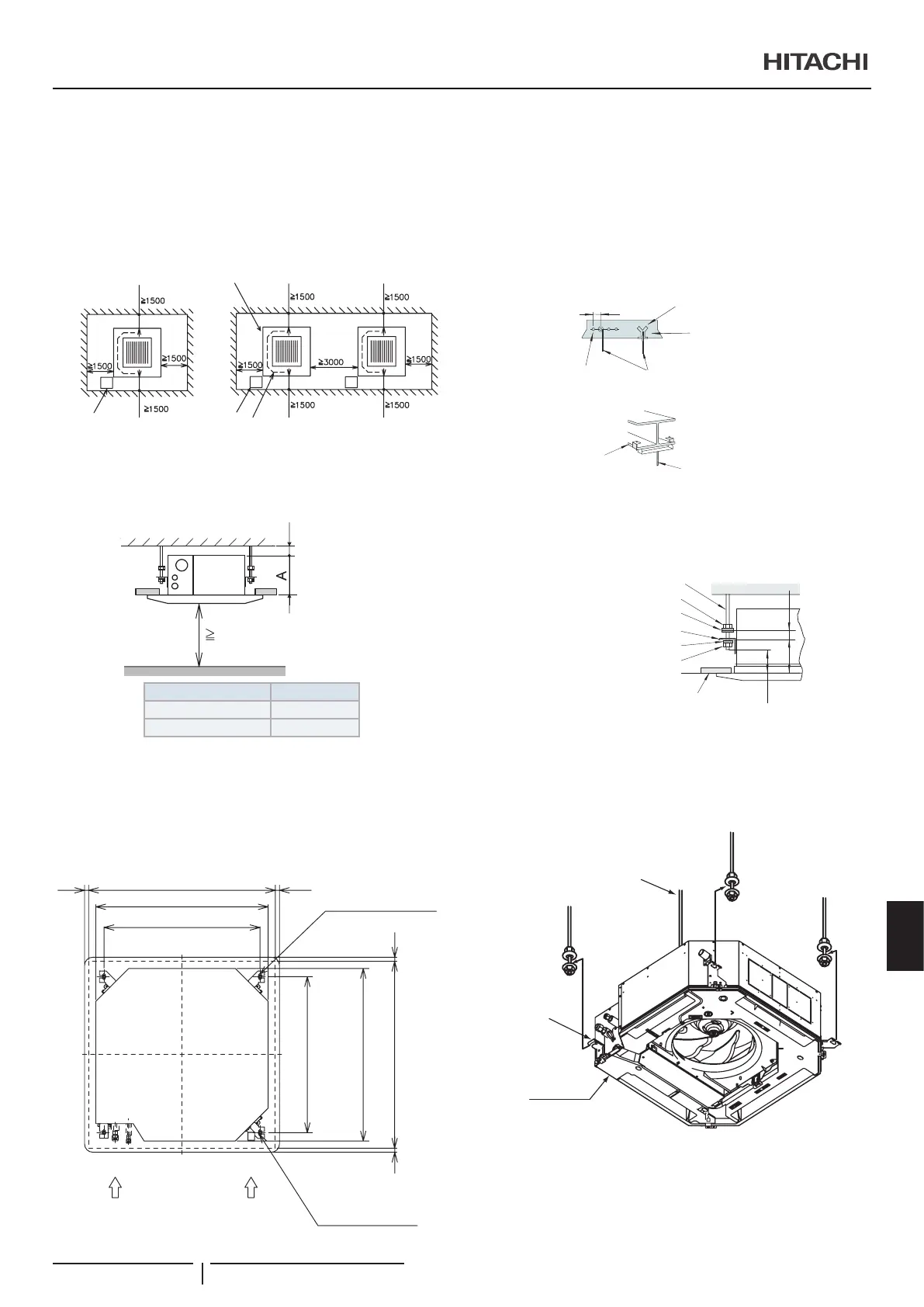

3.1.2 Kezdeti ellenőrzés
• A beltéri egység beszerelése során hagyjon a munkaterület
körül elegendő helyet, és az alábbiak szerint ügyeljen a
csővezetékek és a huzalozás telepítési irányára, illetve arra,
hogy a karbantartáshoz megfelelő nagyságú munkaterületet
hagyjon.
• Biztosítson egy szerelőajtót az egység mennyezeten
található csőcsatlakozása közelében.
(mm)
Szerelőajtó
Szerelőajtó
Csőcsatlakozás
Lefolyócsövek
csatlakozása
• Az alábbiak szerint ellenőrizze, hogy a mennyezet és az
álmennyezet közötti elegendő hely van.
• Ellenőrizze, hogy a mennyezet felülete egyenes a
levegőpanel telepítéséhez.
2500
Távolság:
10 - 20 mm
Egység
magassága
álmennyezetben
HP egység A(mm)
RCI-1.0 - 2.5HP 238
RCI-3.0 - 6.0HP 288
Ellenőrizze, hogy a csővezetékek hajlásszöge lefelé megfelel a
"5 VÍZELVEZETŐ CSÖVEK" fejezet előírásainak.

Álmennyezet megnyitása
• Vágja ki az álmennyezetből a beltéri egység helyét, és
szereljen be felfüggesztő csavarokat az alábbiak szerint.
20 20
840
760
2020
760
(mm)
4-12 x32
A megnyitás mérete
860 - 910
(Egység mérete)
(Felfüggesztő
csavarok mérete)
Nyílások
(felfüggesztő csavarhoz)
(Felfüggesztő
csavarok mérete)
840 (Egység mérete)
A megnyitás mérete
860 - 910
Csőcsatlakozás
oldala
Lefolyócső
csatlakozási oldala
Felfüggesztő
csavar 4 állása
(M10 vagy W3/8)
(Mellékelve)
• Ellenőrizze, hogy a mennyezet vízszintes; ellenkező esetben
a víz nem tud áramolni.
• Erősítse meg az álmennyezet megnyitott részeit.
3.1.3 Telepítés

A felfüggesztő csavarok felszerelése
M10 (W3/8) méretet használva szerelje be a felfüggesztő
csavarokat, az alábbiak szerint.
Betonlemez esetében:
150 - 160 mm
Beillesztés
(100 vagy 150 kg)
Beton
Acél
Horgonycsavar (W3/8 vagy M10)
Acél gerenda esetében:
Felfüggesztő csavar
(W3/8 vagy M10)
I-gerenda

A beltéri egység felszerelése
• Szerelje az anyákat és a csavaralátéteket a felfüggesztő
csavarokra. Helyezze fel a csavaralátétet úgy, hogy a
szigetelt felült lefelé nézzen, az alábbiak szerint:
Felfüggesztő csavarok
(mellékelve)
(mm)
Anya (mellékelve)
Szigetelt csavaralátét (tartozék)
Felfüggesztő konzol
(csatlakoztatott beltéri egység)
Csavaralátét (tartozék)
Anya (mellékelve)
Mennyezet felülete
Kb. 50
100
Kb. 50
• A beltéri egység megemelése előtt gondolja át, hogy melyik
lesz a csőcsatlakozás oldala.
• Emelő berendezéssel emelje meg a beltéri egységet, arra
ügyelve, hogy az elvezető tálcára semmilyen erőt nem fejt ki.
• Az anyák és a csavaralátétek segítségével rögzítse a beltéri
egységet.
Felfüggesztő
csavar
Felfüggesztő
konzol
Elvezető
tálca
? MEGJEGYZÉS
• Ha álmennyezetet alakítottak ki, a beltéri egység felakasztása előtt
a mennyezetben végezze el a csővezeték-bekötési és huzalozási
munkákat.
• Az anyák és a lapos csavaralátétek segítségével rögzítse a beltéri
egységet.
A BELTÉRI EGYSÉG TELEPÍTÉSE
