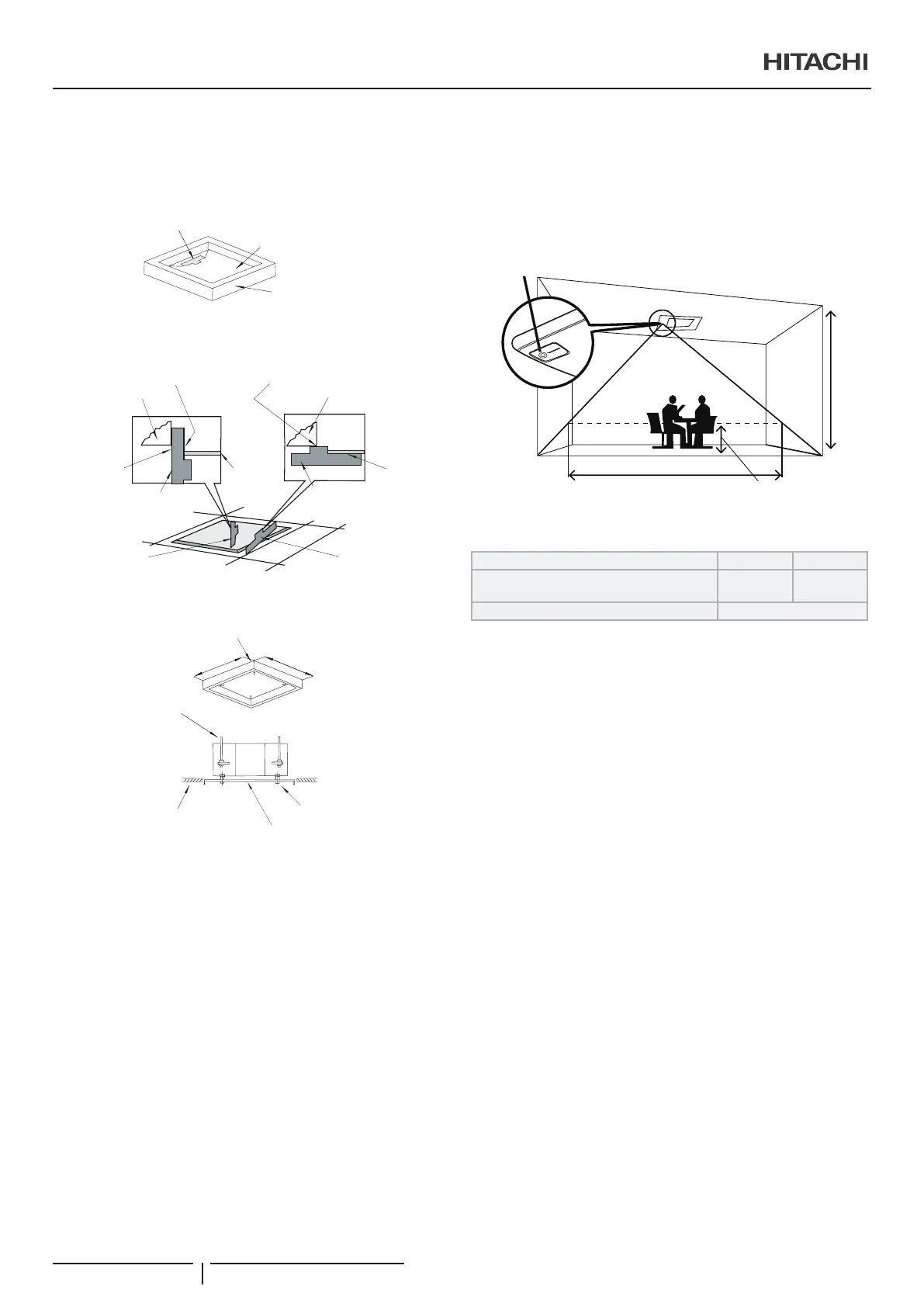

Anpassen des Platzes zwischen Innengerät und
abgehängter Decke.
• Bringen Sie das Innengerät in die richtige Position. Prüfen
Sie dies mit Hilfe der mitgelieferten Installationsschablone.
Prüfschablone für die Abmessung
der Aussparung
Vorlagebrett für Montage
Dichtung (Wellpappe)
Für Decken, die bereits mit Blenden
verschlossen sind.
Innengerät
Diese Seite der Schablone an der Innenseite
der Deckenönung anbringen
Diese Seite der Schablone an der unteren
Seite des Geräts befestigen
Innengerät
Diese Seite der
Schablone an
der Deckenplatte
befestigen
Prüfschablone
Höhe der Decke auf jeder
Ecke der Einheit kontrollieren
Aussparungsabmessungen
an allen Geräteseiten
überprüfen
Befestigen Sie diese
Seite der Schablone
an der Außenseite
des Geräts
Deckenblende
Prüfschablone
Decke noch nicht mit Blenden verschlossen.
Pappschablone für Installation
Abmessung der Önung
Gerät
Abmessung der Önung
Befestigungsschraube
Deckenoberäche
Vorlagebrett für Montage
Schraube (M6)
- Ziehen Sie die Muttern der Montagehalterungen
fest, nachdem Sie die Ausrichtung der Abusswanne
abgeschlossen haben. Verwenden Sie LOCK-TIGHT für
die Schrauben und Muttern, damit sie sich nicht lösen.
Wenn Sie dies nicht tun, können anormale Geräusche
auftreten, und das Innengerät kann sich lösen.
Sensorbereich für den PS-MSK2
Bewegungssensor-Set (optional), nur als Zubehör
für die P-N23NA2 Luftaustrittsblende
Der Sensorbereich für den Bewegungssensor wird in der
Abbildung unten gezeigt, wenn der Bewegungssensor mit der
Luftblende verwendet wird.
Ø
a
Bewegungssensor
Von der Oberäche des
Bodens 0,8 m
Installationshöhe des Innengeräts h (m) 2,7 3,2
Sensorbereich für den Bewegungssensor
Øa (m)
ca. 7,0 ca. 8,8
Bewegungserkennung Menschliche Bewegung
? HINWEIS
Wenn das Innengerät mit dem Bewegungssensor an einer hohen Decke
(höher als 4 m), erkennt der Bewegungssensor möglicherweise keine Be-
wegung, auch wenn jemand im Zimmer ist.
INSTALLATION DES INNENGERÄTS
PMML0547 rev.0 - 11/2020
38
