Hitachi P-N23NA2 Installation And Operation Manual

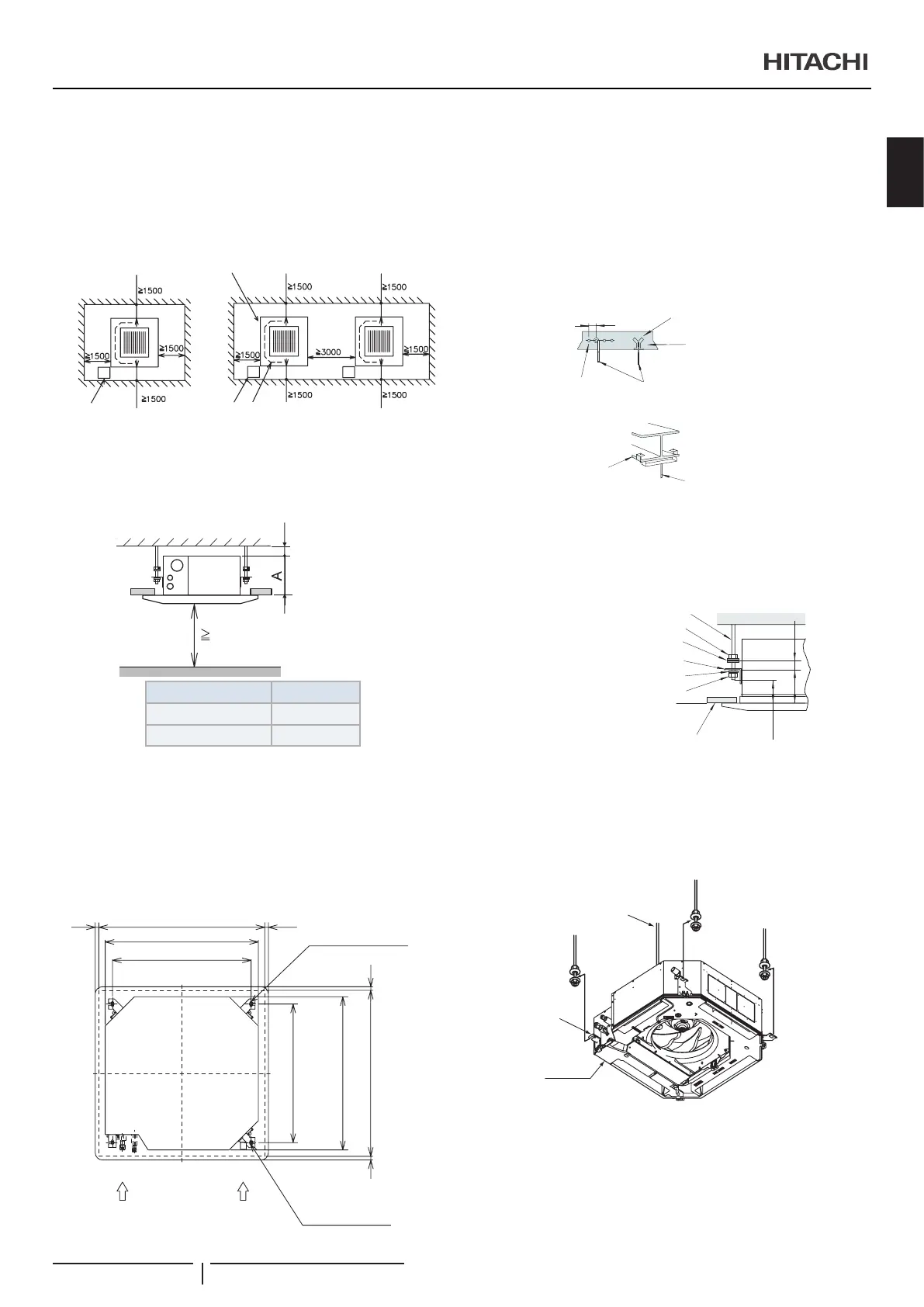

3.1.2 Erstüberprüfung
• Achten Sie bei der Installation des Innengeräts darauf,
dass das Gerät für Wartungsarbeiten frei zugänglich ist.
Berücksichtigen Sie dabei den Platz für die Leitungen und
Kabel sowie die Installationsrichtung des Geräts (siehe unten).
• Bringen Sie eine Wartungsklappe in der Nähe des
Rohranschlusses in der Decke an.
(mm)
Wartungs-
klappe
Wartungs
klappe
Rohrleitungs-
anschluss
Abussanschluss
• Überprüfen Sie der folgenden Beschreibung entsprechend,
ob genügend Abstand zwischen Decke und abgehängter
Decke besteht.
• Vergewissern Sie sich, dass die Deckenoberäche eben ist,
bevor Sie die Luftaustrittsblende installieren.
2500
Abstand:
10-20 mm
Gerätehöhe
in abgehängter Decke
PS Gerät A (mm)
RCI-1,0 bis 2,5 PS 238
RCI - 3,0 bis 6,0 PS 288
Überprüfen Sie, ob die Neigung der Abussleitung den im
Kapitel “5 ABFLUSSLEITUNGEN” angegebenen technischen
Daten entspricht.

Öffnen der abgehängten Decke
• Schneiden Sie die Ö󰀨nung für das Innengerät aus
der abgehängten Decke aus, und installieren Sie die
Befestigungsschrauben, wie unten beschrieben.
20 20
840
760
2020
760
(mm)
4-12 x32
Abmessungen der
Ö󰀨nung 860 bis 910
(Gerätegröße)
(Abmessung der
Befestigungsschrauben)
Bohrungen
(für Befestigungsschraube)
(Abmessung der Be- festigungsschrauben)
840 (Gerätegröße)
Abmessungen der Ö󰀨nung 860 bis 910
Anschlussseite
Leitungen
Anschlussseite
Ablaueitung
4 Positionen der Be-
festigungsschrauben
(M10 oder W3/8)
(Vor Ort bereitgestellt)
• Stellen Sie sicher, dass die Decke waagerecht ist. Ansonsten
ist der Wasseruss nicht gewährleistet.
• Verstärken Sie die Ö󰀨nungen der abgehängten Decke.
3.1.3 Installation

Montieren der Befestigungsschrauben
Verwenden Sie Befestigungsschrauben der Größe M10 (W3/8),
wie unten beschrieben:
Bei Betonplatten:
150 bis 160mm
Einsatz (100 bis 150 kg)
Beton
Stahl
Ankerschraube (W3/8 oder M10)
Bei Stahlträgern:
Befestigungsschraube
(W3/8 oder M10)
I-Träger

Montieren des Innengeräts
• Muttern und Unterlegscheiben auf die Halteschrauben
aufdrehen. Positionieren Sie die Unterlegscheibe so, dass
die Seite mit der Isolierung entsprechend der folgenden
Abbildung nach unten zeigt.
Befestigungsschrauben (nicht mitgeliefert)
(mm)
Mutter (vor Ort bereitgestellt)
Scheibe mit Isolierung (Zubehör)
Befestigungswinkel (an Innengerät angebaut)
Unterlegscheibe (Zubehör)
Mutter (vor Ort bereitgestellt)
Deckenoberäche
Ca. 50
100
Ca. 50
• Berücksichtigen Sie die Rohranschlussseite, bevor Sie das
Innengerät anheben.
• Ziehen Sie das Innengerät mit einem Hebezeug auf. Üben
Sie keine Kraft auf die Abusswanne aus
• Befestigen Sie das Innengerät mit Hilfe der Muttern und
Unterlegscheiben.
Befestigungsschraube
Aufhängung
Ablaufwanne
? HINWEIS
• Wenn eine abgehängte Decke bereits installiert ist, ziehen Sie
zunächst alle Leitungen und Kabel ein, bevor das Innengerät ange-
bracht wird.
• Befestigen Sie das Innengerät mit Hilfe der Muttern und Unterleg-
scheiben.
INSTALLATION DES INNENGERÄTS
PMML0547 rev.0 - 11/2020
37
DE
