! ATTENTION
• N’installez pas le tuyau d’évacuation en pente ascendante car l'eau
pourrait reuer vers l'unité et provoquer des fuites dans la pièce lors
de l’arrêt de l’unité.
• Ne connectez pas le tuyau d'évacuation à la tuyauterie sanitaire ni
aux autres tuyaux d'évacuation.
• Lorsque le tuyau d'évacuation commun est raccordé à d’autres uni-
tés intérieures, ces dernières doivent être situées plus haut que la
tuyauterie commune. Le diamètre du tuyau d'évacuation commun doit
tenir compte de la taille et du nombre des unités.
• Le tuyau d’évacuation doit être isolé s'il est installé dans un endroit où
de la condensation peut se former sur la partie extérieure des tuyaux,
goutter et causer des dommages. L’isolation du tuyau d’évacuation doit
être réalisée de façon à garantir une bonne étanchéité à la vapeur, et à
prévenir la condensation.
• Un siphon doit être installé à côté de l’unité intérieure. Ce siphon doit
répondre aux normes de bonnes pratiques, et être vérié avec de
l’eau (en charge) et testé an d'en garantir le débit. N'attachez pas le
tuyau d’évacuation et la tuyauterie frigorique ensemble.
? REMARQUE
Installez l’évacuation conformément aux réglementations nationales et
locales.
Une fois les travaux d’installation du tuyau d'évacuation et
du câblage terminés, vériez le bon écoulement de l'eau, en
procédant de la manière suivante :
Vérication avec un mécanisme de purge des
condensats et un interrupteur à otteur
- Mettez l'unité sous tension (ON).
- Versez graduellement entre 2,0 et 2,5 litres d'eau dans
le plateau d'évacuation des condensats : l'interrupteur à
otteur se déclenche et la pompe d'évacuation démarre
automatiquement.
- Vériez que l’eau s'écoule régulièrement dans le
raccordement ligne des condensats transparent et qu’il
n’y a pas de fuite. En l'absence d'eau à l'extrémité du
tuyau d'évacuation, versez encore de l'eau dans le plateau
d'évacuation des condensats.
- Si l'eau déborde du plateau d'évacuation des condensats,
vériez de nouveau le tuyau d'évacuation.
- Mettez ensuite l'unité hors tension (OFF).
? REMARQUE
Prenez garde à l’épaisseur de l’isolation dans le cas où la tuyauterie
est connectée du côté gauche. Une isolation trop épaisse empêcherait
l’installation de la tuyauterie.

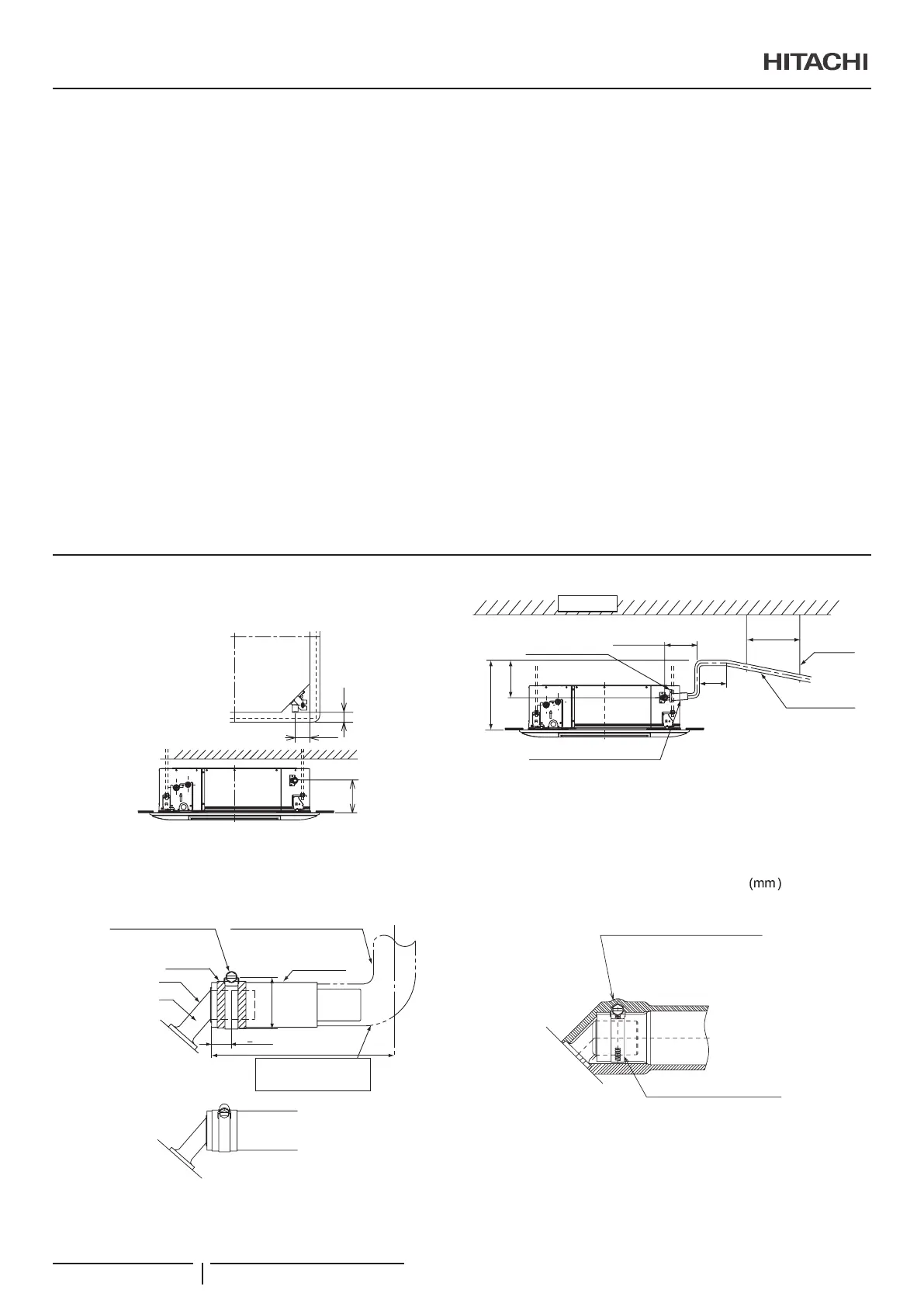

5.2 RACCORDEMENT DES TUYAUTERIES D’ÉVACUATION
1 La position du raccordement ligne des condensats est
indiquée dans la gure ci-dessous.
55
82
184
(mm)
2 Préparer un tuyau en polychlorure de vinyle avec un
diamètre extérieur de 32 mm.
3 Fixez le tube au exible d’évacuation à l’aide d’un adhésif et
du collier de serrage fourni.
28mm
20
+
5mm
Collier du tuyau (accessoire)
Utilisez un adhésif de
type chlorure de vinyle
Couple de serrage :
3,0 - 3,5 N.m
Coude ou chlorure de vinyle
VP25 (fourni sur site)
Ruban plastique
Raccordement du
tuyau d’évacuation
pour vidange de
contrôle (transparent)
Flexible d'évacuation
(accessoire)
max. 300 mm
4 Le tuyau d'évacuation doit être installé avec une pente de
1/25 à 1/100.
5 a+b+c ≤ 1100mm
b
c ≤ 50mm
Plafond
Collier du tuyau
(accessoire)
a (max. 300 mm)
Flexible d'évacuation (accessoire)
Partie de
support
1 à 1,5m
1/25 à 1/100
Pente
descendante
Max. 850 mm
6 Ne forcez pas excessivement sur le raccordement ligne des
condensats. Cela pourrait l’endommager.
7 Évitez l’emploi d’un exible d’évacuation qui soit coudé ou
tordu. Cela provoquerait des fuites d’eau.
8 Isolez le tuyau d'évacuation après avoir raccordé le exible
d'évacuation.
Collier du tuyau (accessoire)
Isolation (5T x 270 x 270)
(accessoire)
Enveloppez complètement
le exible d'évacuation pour
couvrir le collier du tuyau.
? REMARQUE
S’il existe un dégagement excessif entre le raccordement du tuyau
d’évacuation et le tube au exible d’évacuation, veuillez ajouter un maté-
riau d’étanchéité entre les deux parties an d’éviter le relâchement et la
déformation du tuyau d’évacuation.
TUYAU D'ÉVACUATION
PMML0547 rev.0 - 11/2020
56
