26
12
+5
0

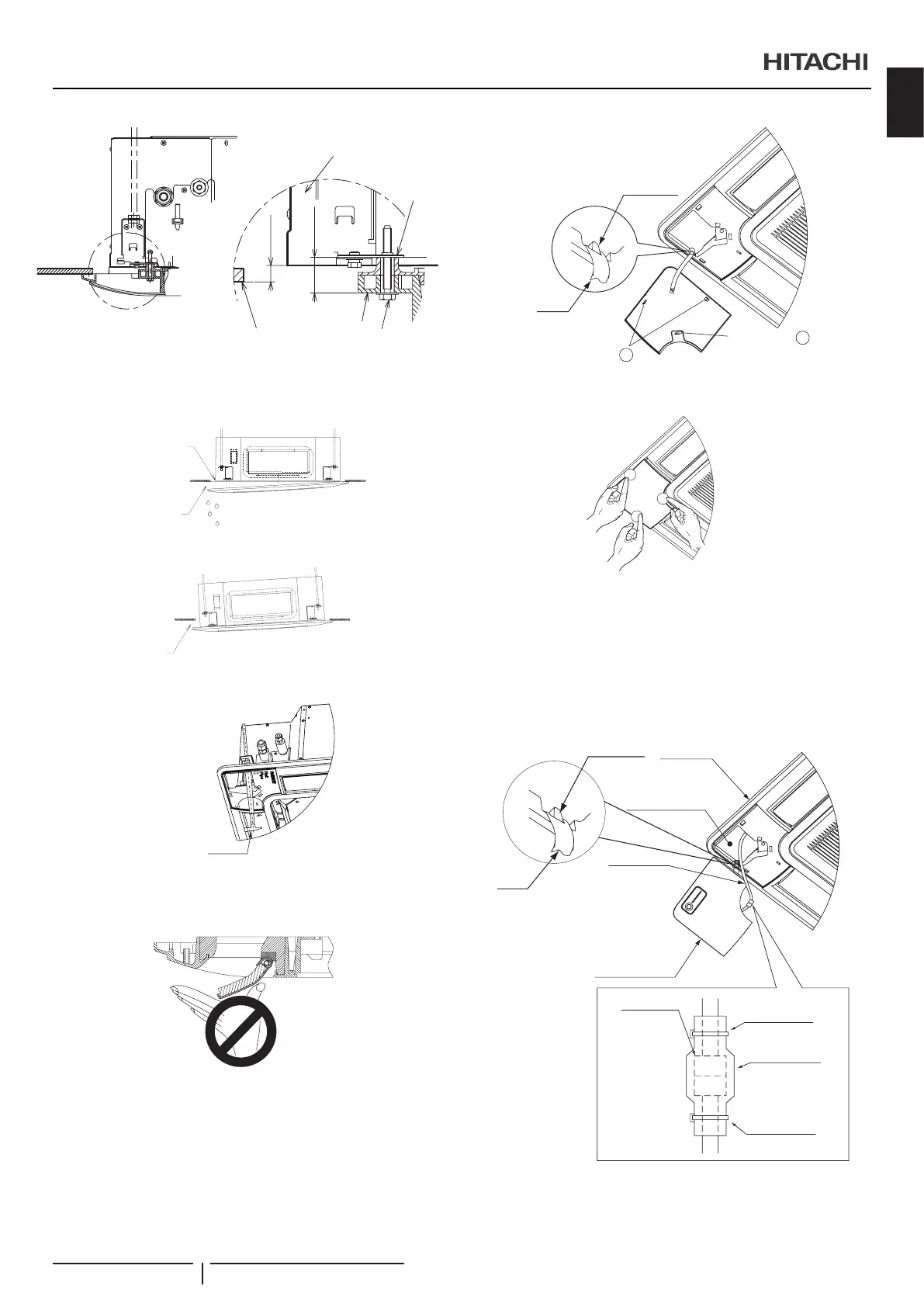

Falso techo
Unidad interior
Placa de jación
(unidad interior)
Tornillo largo
Panel de
esquina
! PRECAUCIÓN
• Si no se aprietan bien los tornillos, pueden producirse algunos fallos,
como se muestra a continuación.
Fuga de aire
Mancha
Goteo
• Siquedaalgúnespacio,aunquesehayanapretadosucientementelos
tornillos, vuelva a ajustar la altura de la unidad interior.
No debe haber ningún espacio
• Puede ajustar la altura de la unidad interior utilizando una llave desde
la esquina.
Llave
• El ajuste excesivo de la altura puede ocasionar condensación en la
bandeja de desagüe.
• Nogireeldeectordeairemanualmente.Delocontrario,sumecan-
ismo podría sufrir daños.
8.2.1 Colocación de la tapa de acceso de
esquina
Fije las tapas de las esquinas después de montar el panel de aire.
a. Enganche la lengüeta de la parte posterior de la tapa de
la esquina en el saliente del panel de aire, tal y como se
muestra.
A
B
Saliente
Gancho de
jación
Brida
Gancho de
jación
b. Introduzca y presione los 2 ganchos de jación, Ⓐ y el
otro gancho de jación, Ⓑ al panel de aire.
B
A
A
Colocación de la tapa de la esquina con kit del
sensor de movimiento PS-MSK2 en el panel de
aire P-N23NA2
La tapa de la esquina con sensor de movimiento puede colocarse
en cualquiera de las esquinas. Determine el emplazamiento se-
gún las necesidades del usuario.
a. Conecte el cable relé (suministrado con el panel de aire)
al CN10, en la caja eléctrica.
Brida de plástico
Panel de aire
Acceso en la esquina
Saliente
Brida
Tapa de la esquina con
sensor de movimiento
Cable relé
Brida de plástico
Tapa del cableado
Relé
conector
Pase el cable relé por la tapa de la esquina con sensor de movi-
miento a través de la parte superior de la placa de jación para
las unidades interiores. Deje de 100 a 200 mm desde la unidad
hasta el conector del relé.
INSTALACIÓN DEL PANEL DE AIRE: P-N23NA2
PMML0547 rev.0 - 11/2020
29
ES
