! ВНИМАНИЕ
• За дренажната тръба не бива да се оформя наклон или
повдигане, тъй като отвежданата вода ще нахлуе обратно във
вътрешното тяло, а след това, при спиране експлоатацията на
изделието, в помещението ще се получи теч.
• Дренажната тръба не бива да се съединява със санитарните
или канализационни тръби, както и с други дренажни тръби.
• Когато обикновената дренажна тръба се свърже с други
вътрешни тела, свързаната позиция на всяко вътрешно тяло
трябва да бъде по-висока от тази на обикновените тръби.
Размерът на обикновената дренажна тръба трябва да бъде
достатъчно голям, да съответства на размера на изделието
и на броя тела.
• Дренажните тръби изискват изолация, ако дренажът се ин-
сталира на място, където по външната страна на дренажната
тръба се образува конденз, който може да прокапе и да предиз-
вика щети. Изолацията за дренажната тръба трябва да бъде
подбрана така,че да осигурява херметичност срещу пара и да
предотвратява образуването на конденз.
• До вътрешното тяло следва да се монтира дренажен резервоар.
Този резервоар трябва да бъде конструиран според добрите
практики и да се провери с вода (да се напълни) и да се изпита дали
дава добър водоток. При монтиране на тръбата дренажната
тръба и тръбата за хладилния агент не се връзват заедно.
? ЗАБЕЛЕЖКА
Дренажът се монтира в съответствие с националните и местни-
те правилници и разпоредби.
След извършване на работата по дренажните тръби и
електрическото окабеляване следва да се направи проверка,
за да е сигурно, че водата тече безпрепятствено, като в
следната процедура:
Проверка с водоотвеждащия механизъм и
поплавъчния шалтер
• ВКЛЮЧЕТЕ електрозахранването.
• Постепенно налейте приблизително 2,0 до 2,5 литра вода
в тавата за дренаж, след това поплавъчния шалтер нагоре
и дренажната помпа започва да работи автоматично.
• Проверява се, за да е сигурно, че водата тече гладко във
вътрешността на съединението на прозрачната дренажна
тръба и че няма теч на вода. Когато в края на дренажната
тръба не се установява наличие на вода, в тавата за
дренаж постепенно се налива допълнително вода.
• Ако водата прелива от тавата за дренаж, е необходимо да
се направи повторна проверка на дренажната тръба.
• След това ИЗКЛЮЧЕТЕ електрозахранването.
? ЗАБЕЛЕЖКА
Трябва да се внимава за дебелината на изолацията, когато се
изпълнява полагането на тръбите откъм лявата страна. Ако тя е
твърде дебела, тръбите няма да могат да се монтират в изделието.

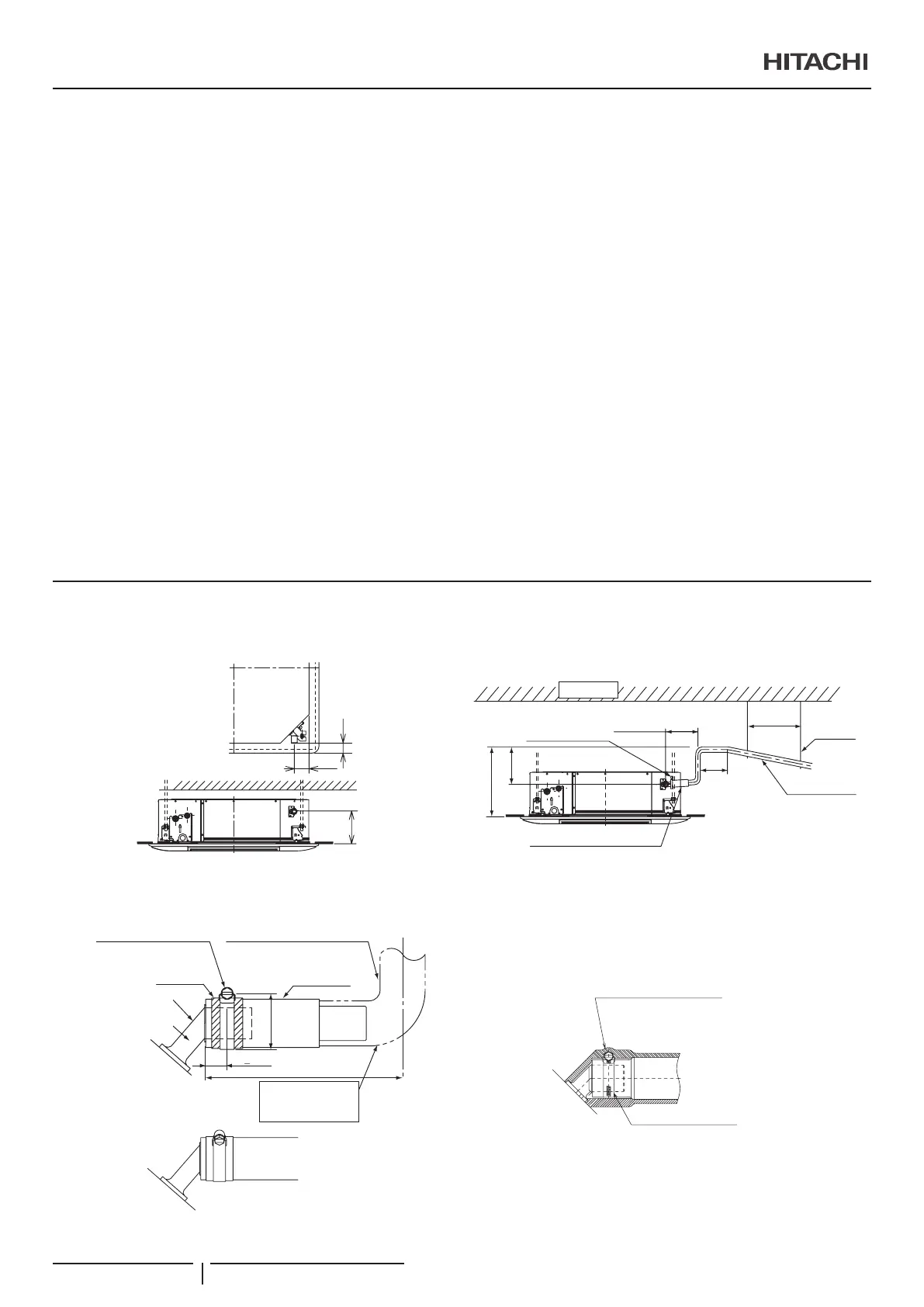

5.2 СЪЕДИНЕНИЕ ЗА ДРЕНАЖНИТЕ ТРЪБИ
1 Позицията на съединението на дренажната тръба е
показана по-долу
55
82
184
(mm)
2 Подгответе PVC тръба с външен диаметър 32 mm.
3 Тръбата се захваща за дренажния шлаух с лепило и с
доставена от завода скоба.
28mm
20
+
5mm
Лента на шлауха (арматура)
Използва се
лепило тип
винилхлорид
Въртящ момент на
затягане: 3,0 - 3,5 N.m
Коляно или винилхлорид
VP25 (доставя се на място)
PVC лента
Съединение за дренажна
тръба за проверка на
дренажа (прозрачна)
Дренажен
шлаух
(арматура)
Макс. 300 mm
4 Дренажната тръба трябва да бъде изпълнена с наклон
надолу от 1% до 4%.
5 a+b+c ≤ 1100 mm
b
c ≤ 50mm
Таван
Лента на шлауха
(арматура)
a (Макс. 300 mm)
Дренажен шлаух (арматура)
Опорна
част
1 – 1,5m
1% до 4%
Наклон надолу
Макс. 850 mm
6 При затягане на съединението на дренажната тръба
да не се прилага прекалена сила. Така може да се
предизвика повреда.
7 Не бива да се използва огънат или усукан дренажен
шлаух. Така може да предизвика теч на вода.
8 След съединяване на дренажния шлаух изолирайте
дренажната тръба.
Лента на шлауха (арматура)
Изолация (5T×270×270) (Арматура)
За покриване на лентата на шлауха
дренажният шлаух се увива изцяло
? ЗАБЕЛЕЖКА
Ако между съединението на дренажната тръба и дренажния
шлаух има твърде голяма междина е необходимо да се добави
уплътнителен материал между двете части, за да може
дренажният шлаух да се напасне, а не да се деформира.
(mm)
ДРЕНАЖНИ ТРЪБИ
PMML0547 rev.0 - 11/2020
168
