26
12
+5
0

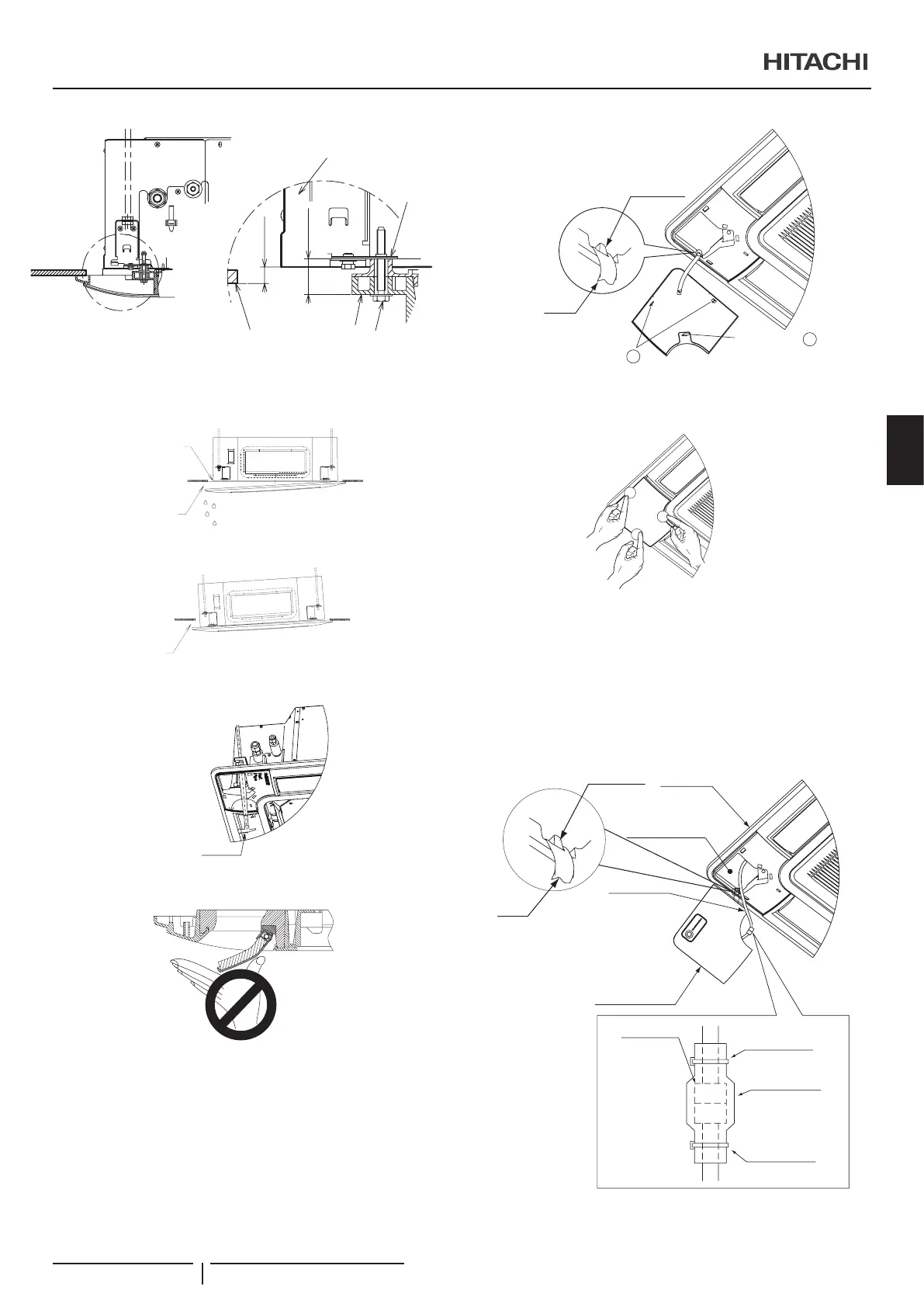

Nedsænket loft
Indendørsenhed
Fastgørelsesplade
(indendørsenhed)
Lang skrue
Hjørnepanel
! ADVARSEL
• Hvis de lange skruer ikke strammes tilstrækkeligt, kan det forårsage
beskadigelse som vist nedenfor.
Luftlækage
Plet
Dugdannelse
• Hvis der stadig forekommer et mellemrum, selv om skruerne er blevet
strammet tilstrækkeligt, skal højden på indendørsenheden justeres.
Der må ikke være noget mellemrum
• Det er muligt at justere højden på indendørsenheden ved hjælp af
skruenøglen fra hjørnelommen.
Skruenøgle
• Forstorhøjdejusteringforårsagerdugdannelsefraaøbsbeholderen.
• Forsøg ikke at åbne og lukke spjældet manuelt. Hvis spjældet bev-
æges, kan mekanismen tage skade.
8.2.1 Fastgørelse af dæksel til hjørnehul
Fastgør dækslerne til hjørnehullerne, når udluftningspanelet er
færdigmonteret.
a. Hægt båndet på bagsiden af dækslet til hjørnehullerne
fast på tappen på udluftningspanelet som vist.
A
B
Tap
Fastgørel-
seskrog
Bånd
Fastgørelseskrog
b. Indsæt og skub fastgørelseskrogene (2 dele)
i Ⓐ i udluftningspanelet, og indsæt og skub
fastgørelseskrogen (1 del) i Ⓑ i udluftningspanelet.
B
A
A
Fastgørelse af dæksel til hjørnehul med
bevægelsessensor PS-MSK2 på udluftningspanelet
P-N23NA2
Hjørnehulsdækslet med bevægelsessensor kan fastgøres til et
hvilket som helst af hjørnerne. Bestem fastgørelsesstedet efter
brugerens ønske.
a. Tilslut relækablet (fastgjort i udluftningspanelet) til CN10
i elboksen.
Plastbånd
Udluftningspanel
Hjørnehul
Tap
Bånd
Hjørnehulsdæksel med
bevægelsessensor
Relækabel
Plastbånd
Kabeldæksel
Relæstik
Før relækablet over til hjørnehulsdækslet med
bevægelsessensor gennem den øverste del af
MONTERING AF UDLUFTNINGSPANEL: P-N23NA2
PMML0547 rev.0 - 11/2020
109
DA
