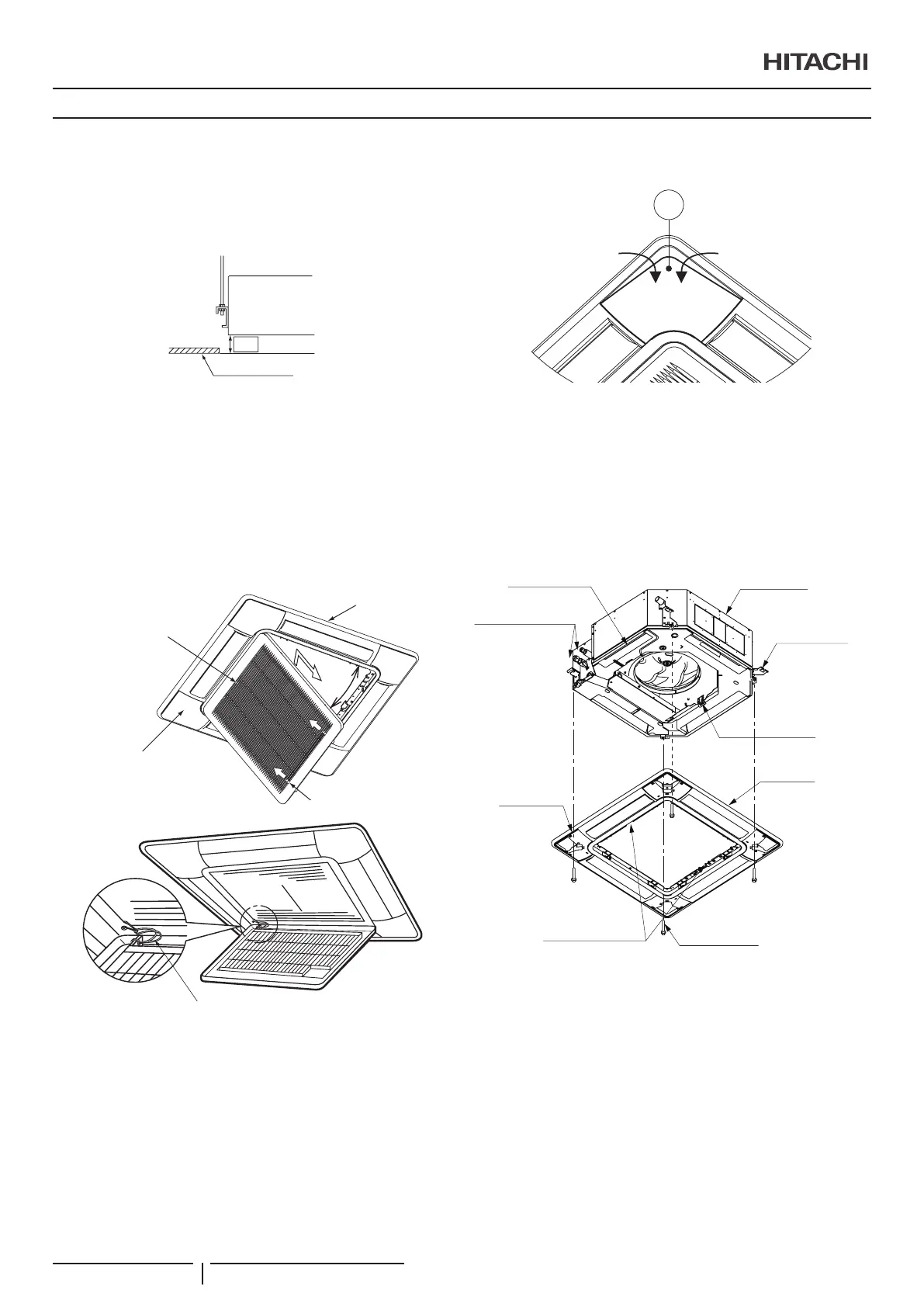

8.2 INSTALLATION

Kontroller højden af indendørsenheden fra
overaden af det nedsænkede loft
Kontroller afstanden mellem indendørsenheden og det
nedsænkede loft. Det er 12+5 mm som vist nedenfor.
12
+5
0
Loftsoverade
Indendørsenhed
I modsat fald skal afstanden justeres ved kontrol af skala og
fastholdelse af indendørsenhedens vandrette niveau.

Fjernelse af luftindsugningsristen fra
udluftningspanelet.
1 Skub begge ender på knapperne i luftindtagsristen i pilens
retning, åbn luftindtagsristen, indtil den har en hældning på
cirka 45° fra overaden af udluftningspanelet. Hold fortsat
luftindtagsristen på skrå, og træk luftindtagsristen fremad.
(Fjern lamenttape (4 dele) der holder luftlteret fast).
P-AP160NAE
P-AP160NA1
45°
45°
Knap
Luftindtagsgitter
Hjørnehulsdæksel (4 dele)
Udluftningspanel
Støttesnor
2 Løft risten, og hold den fortsat på skrå
3 Træk derefter risten over mod det åbne område.
? BEMÆRK
Luftindsugningsristen monteres ved at udføre afmonteringsprocedure i
omvendt rækkefølge. Luftindsugningsristen kan fastgøres fra 4 forskel-
lige retninger ved at dreje den. Retningen af luftindsugningsristen kan
vælges frit.

Montering af udluftningspanel
1 Fjern dækslet fra hjørnehullet (4 dele). Fjern det ved at
trække en del i pilens retning.
A
2 Træk nedad i den U-formede krog (ved 2 positioner), der
bender sig på siden af indendørsenheden.
3 Monter udluftningspanelet midlertidigt. Tilpas
hjørnepositionen af kølerørtilslutningen til indendørsenheden
og positionen, der er mærket med “Ref. Pipe ”. Sæt derefter
de C-formede hængsler (2 dele) fast på de U-formede kroge
(2 dele).
4 Fastgør udluftningspanelet på fastgørelsespladen med de
medfølgende lange skruer (M6 krydsskærvsskruer).
Lange skruer (antal: 4)
C-formet hængsel
Kølerørsholder
Elboks
Kølerørstilslutninger
Indendørsenhed
Udluftningspanel
U-formet krog
Fastgørelsesplade
5 Fastspænd de lange skruer, indtil de rører stopperen
på fastgørelsespladen. Kontroller, at afstanden mellem
undersiden af fastgørelsespladen og undersiden af
hjørnepanelet er 26 mm.
6 De lange skruer spændes fast for at forhindre utætheder, og
der må ikke være noget mellemrum mellem overaden af
det nedsænkede loft og indendørsenheden; den indvendige
omkreds af udluftningspanelet (position til fastgørelse af
luftindsugningsristen) kan være lettere deformeret. Det er
imidlertid ikke unormalt.
MONTERING AF UDLUFTNINGSPANEL: P-N23NA2
PMML0547 rev.0 - 11/2020
