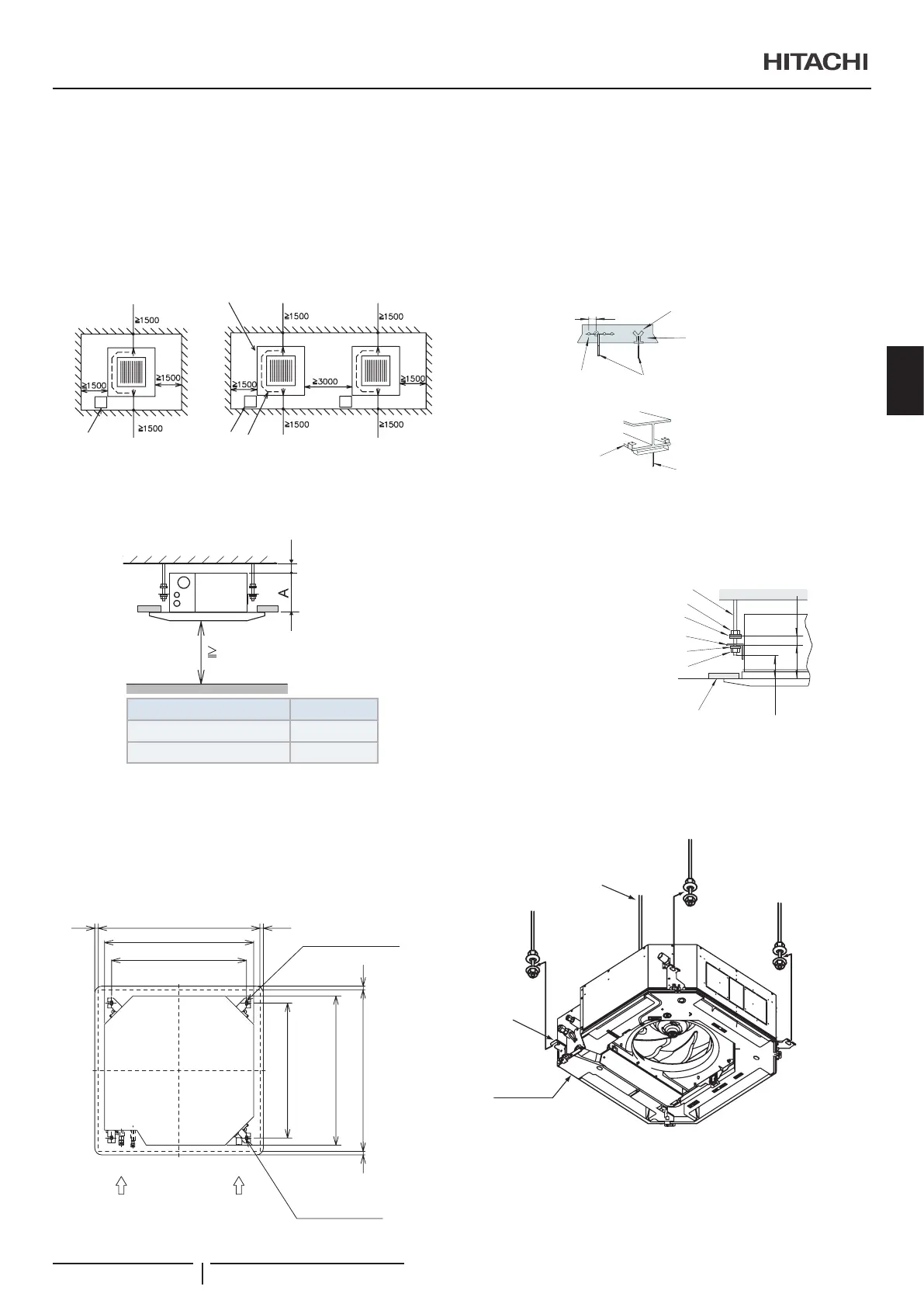

3.1.2 Vericação inicial
• Instale as unidades interiores com um espaço envolvente
apropriado em torno delas, tendo especial cuidado com a
direcção de instalação das tubagens e ligações eléctricas,
de forma a assegurar um espaço de comando e de
manutenção adequado, tal como se mostra abaixo.
• Deverá existir uma porta de acesso para serviço perto da
área de ligação das tubagens da unidade, no tecto.
Porta de
serviço
Porta de
serviço
Ligação
da tubagem
Ligação da tubagem
de descarga
• Assegure-se de que o espaço entre a laje do tecto e o tecto
falso é suciente, como indicado abaixo.
• Verique se a superfície do tecto é plana, para o trabalho de
instalação do painel de ar.
2500
Separação:
10-20mm
Altura da unidade
no tecto falso
Potência da unidade (HP) A (mm)
RCI-1,0 até 2,5HP 238
RCI-3,0 até 6,0 HP 288
Verique que a inclinação descendente da tubagem de descarga
está segundo as especicações indicadas no capítulo “5 TUBA-
GEM DE DESCARGA”.
Abertura no tecto falso
• Corte a área para a unidade interior no tecto falso e instale
as cavilhas de suspensão, como mostrado abaixo.
20 20
840
760
2020
760
4-12 x32
Dimensão de abertura
de 860 a 910
(Tamanho da unidade)
(Dimensão das cavilhas
de suspensão)
Furos
(para cavilha de suspensão)
(Dimensão das cavilhas
de suspensão)
840 (Tamanho da unidade)
Dimensão de abertura
de 860 a 910
Lado das ligações
de tubagens
Lado da ligação da
tubagem de descarga
4 posições das cavilhas
de suspensão
(M10 ou W3/8)
(fornecido no local)
• Verique se o tecto está horizontal porque em caso contrário
a água não se poderá escoar.
• Reforce os locais da abertura no tecto falso.
3.1.3 Instalação
Montagem das cavilhas de suspensão
Monte as cavilhas de suspensão com a dimensão M10 (W3/8),
como mostrado abaixo.
Para laje em betão:
150 a 160 mm
Inserção (100 até 150 kg)
Betão
Aço
Cavilha de escora (W3/8 ou M10)
Para viga em aço:
Cavilha de suspensão
(W3/8 ou M10)
Viga em I
Montagem da unidade interior
• Monte as porcas e as anilhas nas cavilhas de suspensão.
Coloque as anilhas de modo que a superfície com
isolamento que virada para baixo, como mostrado abaixo:
Cavilhas de suspensão (não fornecidas)
(mm)
Porca (fornecida no local)
Anilha com isolamento (acessório)
Suporte de suspensão (xo à unidade interior)
Anilha (acessório)
Porca (fornecida no local)
Superfície do tecto
Aprox. 50
100
Aprox. 50
• Considere o lado de ligação da tubagem antes de içar a
unidade interior.
• Levante a unidade interior com um guincho, e não aplique
nenhuma força no tabuleiro de descarga.
• Fixe a unidade interior utilizando as porcas e as anilhas.
Cavilha de suspensão
Suporte de
suspensão
Tabuleiro de
descarga
? NOTA
• Se já existir um tecto falso instalado, termine todo o trabalho de tu-
bagens e de ligações eléctricas dentro do tecto antes de suspender
a unidade interior.
• Fixe a unidade interior utilizando as porcas e as anilhas planas.
INSTALAÇÃO DA UNIDADE INTERIOR
