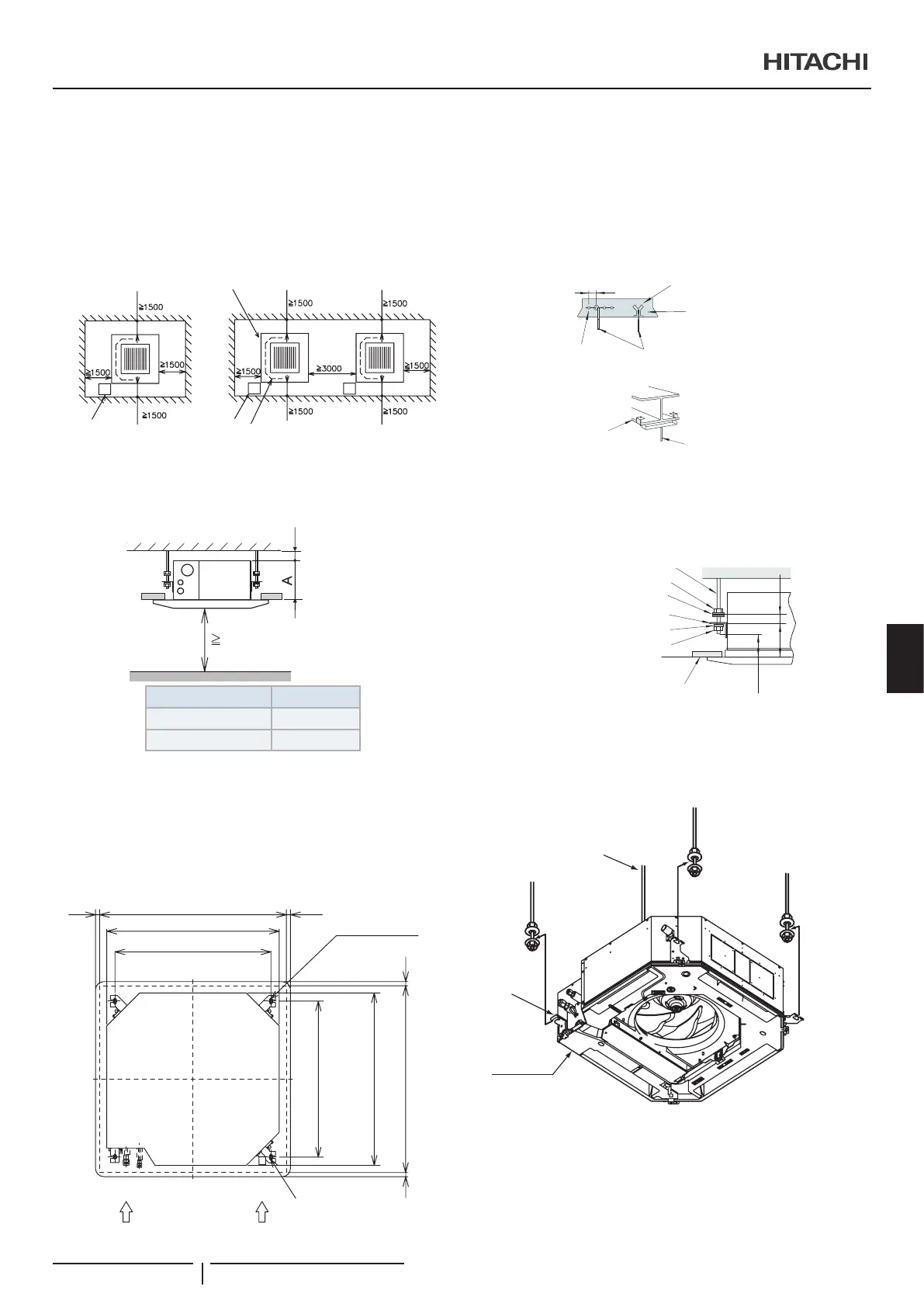

3.1.2 Αρχικός έλεγχος
• Εγκαταστήστε την εσωτερική μονάδα αφήνοντας επαρκή
ελεύθερο χώρο γύρω από αυτήν δίνοντας ιδιαίτερη
προσοχή στην κατεύθυνση εγκατάστασης και το χώρο για τις
σωληνώσεις, την καλωδίωση και τη συντήρηση της μονάδας,
όπως φαίνεται στην παρακάτω εικόνα.
• Εξασφαλίστε κοντά στην περιοχή σύνδεσης των
σωληνώσεων στην οροφή ένα άνοιγμα πρόσβασης για
εργασίες συντήρησης.
Άνοιγμα πρόσβασης
για συντήρηση
Άνοιγμα
πρόσβασης
για συντήρηση
Σύνδεση
σωληνώσεων
Σύνδεση σωληνώσεων
αποχέτευσης
• Ελέγξτε τον χώρο μεταξύ της οροφής και της ψευδοροφής
ώστε να είναι εντός των παρακάτω ορίων.
• Βεβαιωθείτε ότι η επιφάνεια της οροφής είναι επίπεδη για την
εγκατάσταση του στομίου αέρα.
2500
Απόσταση:
10-20 mm
Ύψος μονάδας
στη ψευδοροφή
HP μονάδας A (mm)
RCI-1,0 έως 2,5HP 238
RCI-3,0 έως 6,0HP 288
Ελέγξτε την κλίση του σωλήνα αποχέτευσης ώστε να ακολουθεί
τις προδιαγραφές που ορίζονται στο κεφάλαιο «5 ΣΩΛΗΝΩΣΕΙΣ
ΑΠΟΧΕΤΕΥΣΗΣ».
Άνοιγμα ψευδοροφής
- Ανοίξτε την περιοχή όπου θα εγκατασταθεί η εσωτερική
μονάδα στην ψευδοροφή και τοποθετήστε τις ντίζες
ανάρτησης, όπως φαίνεται παρακάτω.
20 20
840
760
2020
760
4-12 x32
Διάσταση ανοίγματος 860 έως 910
(Μέγεθος μονάδας)
(Διάσταση ντιζών ανάρτησης)
Οπές
(για ντίζα ανάρτησης)
(Διάσταση ντιζών ανάρτησης)
840 (Μέγεθος μονάδας)
Διάσταση ανοίγματος 860 έως 910
Πλευρά σύνδεσης
σωληνώσεων
Πλευρά σύνδεσης
σωληνώσεων αποχέτευσης
4 θέσεις για ντίζα
ανάρτησης (M10 ή W3/8)
(μη παρεχόμενο)
(mm)
• Βεβαιωθείτε ότι το επίπεδο της οροφής είναι οριζόντιο, σε
διαφορετική περίπτωση η ροή του νερού δεν θα είναι εφικτή.
• Ενισχύστε τα σημεία του ανοίγματος της ψευδοροφής.
3.1.3 Εγκατάσταση
Τοποθέτηση των ντιζών ανάρτησης
Στερεώστε τις ντίζες ανάρτησης χρησιμοποιώντας μέγεθος M10
(W3/8), όπως δείχνει η παρακάτω εικόνα:
Για πλάκα μπετόν:
150 έως 160mm
Παρεμβολή (100 έως 150Kg)
Τσιμέντο
Ατσάλι
Ντίζα στερέωσης (W3/8 ή M10)
Για χαλύβδινη δοκό:
Ντίζα ανάρτησης
(w3/8 ή M10)
Πλακοδοκός
Τοποθέτηση της εσωτερικής μονάδας
• Τοποθετήστε τα παξιμάδια και τις ροδέλες στις ντίζες
ανάρτησης. Τοποθετήστε τη ροδέλα έτσι ώστε η μόνωση να
είναι στραμμένη προς τα κάτω, όπως φαίνεται παρακάτω:
Ντίζες ανάρτησης (μη παρεχόμενες)
(mm)
Παξιμάδι (μη παρεχόμενο)
Ροδέλα με μονωτικό υλικό (εξάρτημα)
Άγκιστρο στήριξης
(προσαρτημένη εσωτερική μονάδα)
Ροδέλα (εξάρτημα)
Παξιμάδι (μη παρεχόμενο)
Επιφάνεια οροφής
Περίπου 50
100
Περίπου 50
• Ελέγξτε πού βρίσκεται η πλευρά σύνδεσης των
σωληνώσεων προτού σηκώσετε την εσωτερική μονάδα.
• Σηκώστε με το αναβατόριο την εσωτερική μονάδα και μην
πιέσετε τη λεκάνη της αποχέτευσης.
• Ασφαλίστε την εσωτερική μονάδα χρησιμοποιώντας τα
παξιμάδια και τις ροδέλες.
Ντίζα ανάρτησης
Άγκιστρο
στήριξης
Λεκάνη
αποχέτευσης
? ΣΗΜΕΙΏΣΗ
• Εάν έχει ήδη τοποθετηθεί ψευδοροφή, ολοκληρώστε τις εργασίες σω-
ληνώσεων και καλωδίωσης μέσα στην οροφή προτού κρεμάσετε την
εσωτερική μονάδα.
• Ασφαλίστε την εσωτερική μονάδα χρησιμοποιώντας τα παξιμάδια και
τις ροδέλες.
ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
PMML0547 rev.0 - 11/2020
149
EL
