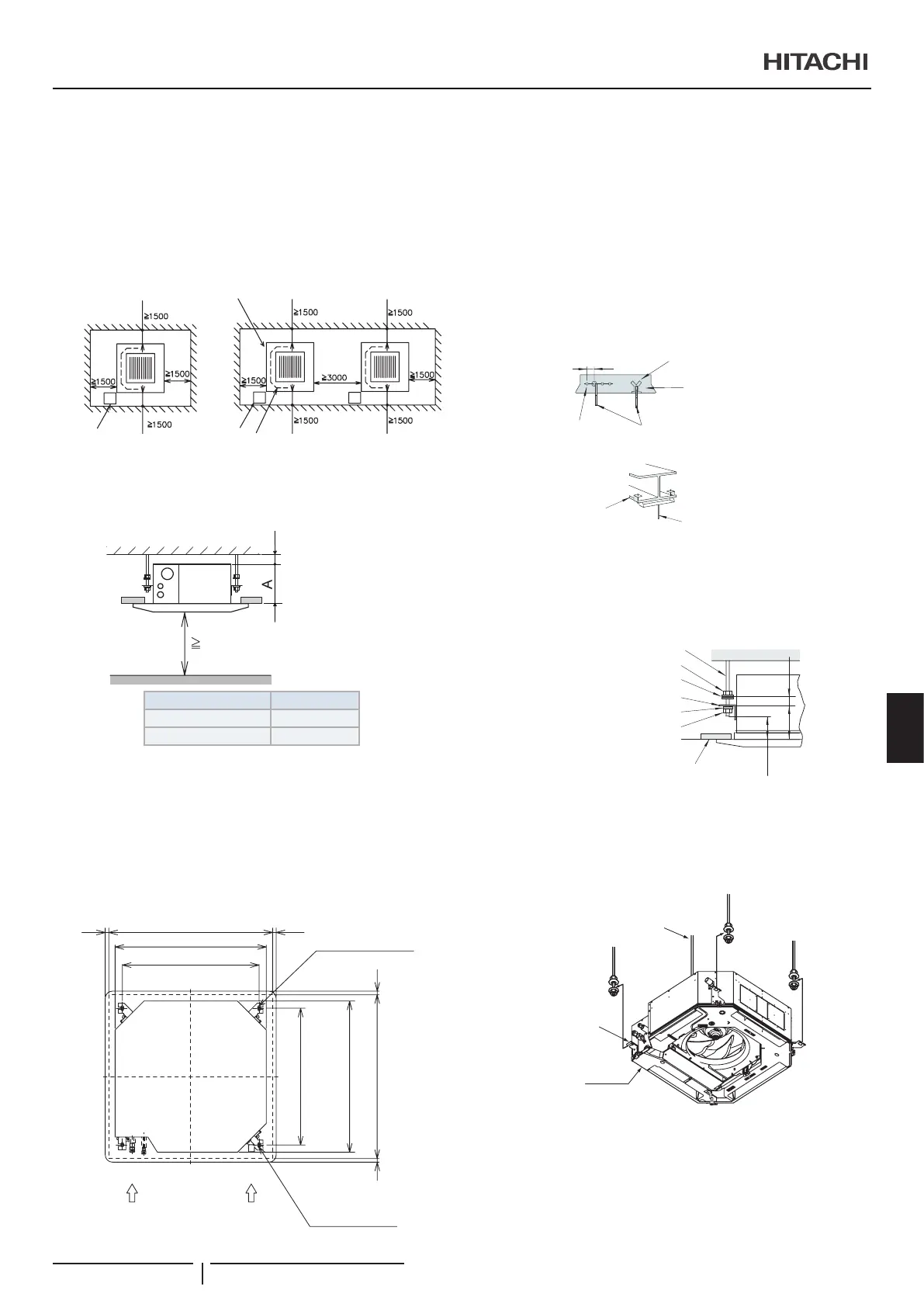

3.1.2 Първоначална проверка
• Вътрешното тяло трябва да се монтира с подходящо
празно място около него, като се отделя особено
внимание на посоката на монтажа при тръбите и работно
място за поддръжка, както е показано по-долу.
• Трябва да се осигури врата за достъп за обслужване,
която да е до зоната на съединение на тръбите с
изделието на тавана.
(mm)
Врата за достъп
за обслужване
Врата за достъп
за обслужване
Съединение
за тръби
Съединение за
дренажните тръби
• Трябва да се провери пространството между тавана и
окачения таван да е достатъчно, както е показано по-долу
• За монтирането на въздушния панел се проверява дали
повърхността на тавана е равна.
2500
Просвет:
10-20 mm
Височина на тялото
на окачения таван
Тяло к.с. A(mm)
RCI-1,0 до 2,5 к.с. 238
RCI-3,0 до 6,0 к.с. 288
Проверете дали процента на наклона надолу на дренажните
тръби следва следната спецификация, посочена в глава
"5 ДРЕНАЖНИ ТРЪБИ"

Отвор в окачения таван
• На окачения таван се изрязва място за монтирането
на вътрешното тяло и поставяне на болтовете за
окачването, както е показано по-долу:
20 20
840
760
2020
760
(mm)
4-12 x32
Размер на отвора
860 до 910
(Размер на тялото)
(Размер за болтовете
за окачването)
Отвори
(за болт за окачване)
(Размер за болтовете
за окачването)
840 (Размер на тялото)
Размер на отвора
860 до 910
Страна на тръбните
съединения
Страна на съединение
за дренажните тръби
4 позиции на болтовете
за окачването
(M10 или W3/8)
(Доставя се на място)
• Необходимо е да се провери дали със сигурност таванът
е нивелиран водоравно, като в противен случай водата
няма да може да тече.
• Отварящите се части на окачения таван се укрепват.
3.1.3 Монтаж

Монтаж на болтовете за окачването
Болтовете за окачването се монтират с използване на
размер M10 (W3/8), както е показано по-долу.
За бетонова плоча:
150 – 160mm
Вкарайте (100 до 150 kg)
Бетон
Стомана
Анкерен болт (W3/8 или M10)
За стоманена греда:
Болт за окачване
(W3/8 или M10)
I-образна
греда

Монтиране на вътрешно тяло
• Монтирайте гайките и шайбите за болтовете за
окачването. Сложете шайбата така, че повърхността с
изолацията да гледа надолу, както е показано по-долу:
Болтове за окачването
(доставят се на място)
(mm)
Гайка (доставят
се на място)
Шайба с изолация (арматура)
Скоба за окачване
(закрепена за вътрешното тяло)
Шайба (арматура)
Гайка (доставят се на място)
Повърхност на тавана
Прибли-
зително
50
100
Приблизи-
телно 50
• Свързването на тръбите трябва да се разчете така, че да
е преди да се вдигне вътрешното тяло.
• Вдигнете с лебедка вътрешното тяло, но не насилвайте
тавата за дренаж.
• Вътрешното тяло се укрепва с помощта на гайки и шайби.
Болт за окачване
Скоба за
окачване
Тава за дренаж
? ЗАБЕЛЕЖКА
• Ако окаченият таван е вече монтиран, трябва да се извърши
цялата работа по полагането на тръбите и кабелите във
вътрешността на тавана, преди да се закача вътрешното тяло.
• Вътрешното тяло се укрепва с помощта на гайки и плоски
шайби.
МОНТАЖ НА ВЪТРЕШНОТО ТЯЛО
PMML0547 rev.0 - 11/2020
165
BG
