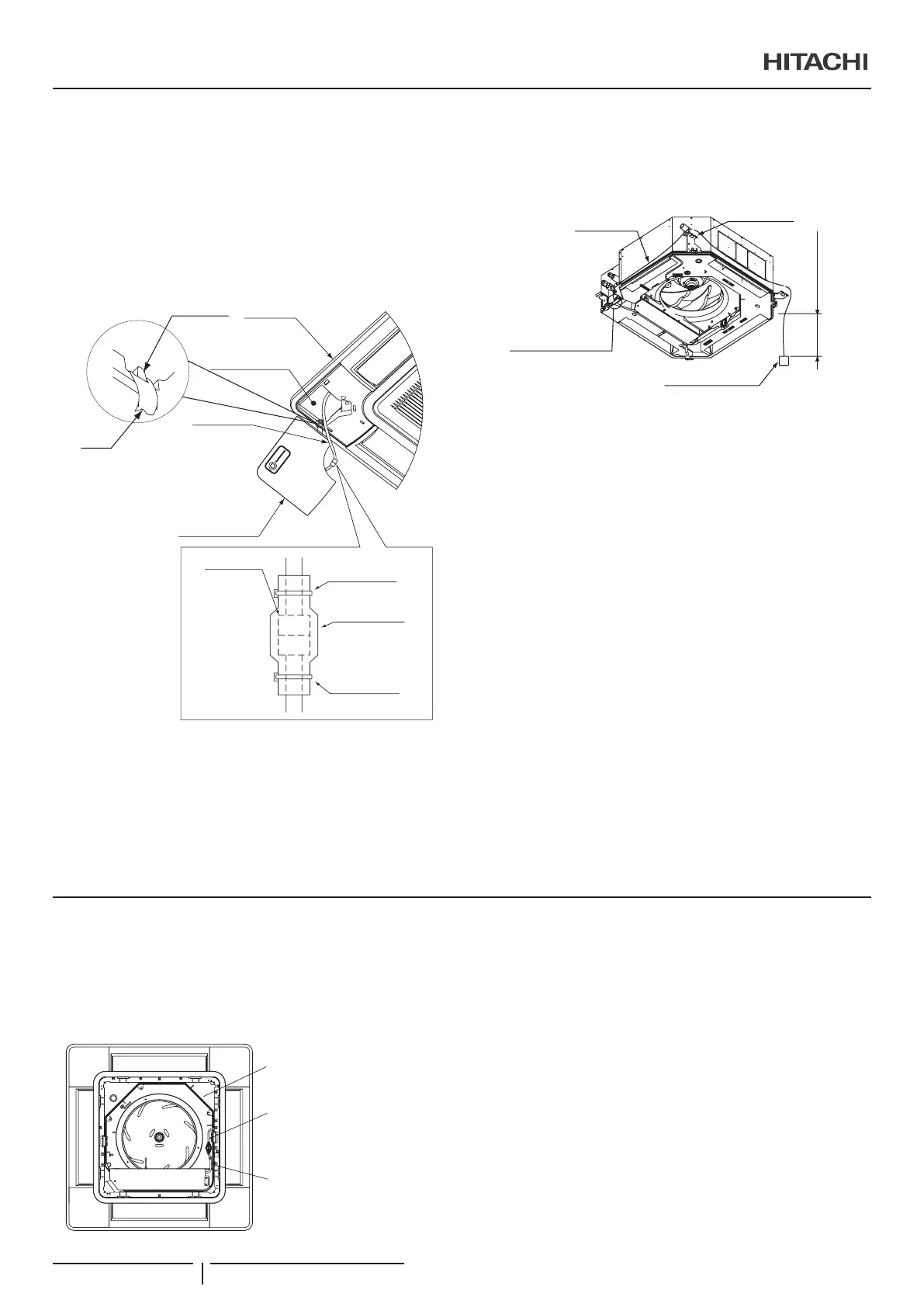

Закрепване на капака на ъгловия джоб с
датчика за движение PS-MSK2 на въздушен
панел модел P-N23NA2
Капакът на ъгловия джоб с датчика за движение може да се
закрепи за всеки един от ъглите. Мястото на закрепване се
определя по искане на потребителя.
a. Проводникът на релето (закрепено във въздушния
панел) се свързва с CN10 в електрическата кутия.
Пластмасова
лента
Въздушен панел
Ъглов джоб
Проекция
Лента
Капак за ъгловия джоб
с датчик за движение
Проводник за
реле
Пластмасова
лента
Капак за
проводници
Конектор
за реле
Проводникът на релето се прокарва до капака на ъгловия
джоб с датчика за движение през горната част на укрепващата
пластина за вътрешните тела. От вътрешното тяло до
конектора на релето се задава дължина от 100 mm до 200 mm.
100~200 mm
Конектор за реле
Укрепваща пластина
Проводник за реле
Кабелно
съединение за
вътрешното тяло
Излишната дължина на проводника на релето се стяга с
пластмасова лента и се оставя вътре в тавана.
b. Проводникът на релето се прокарва от ъгловия джоб
до въздушния панел. Проводниците за датчика за
движение се прокарват от капака на ъгловия джоб
до конектора на релето и се свързват. След като са
свързани, съединението на конектора на релето се
покрива с капак за проводниците, след което капакът
за проводниците се фиксира с пластмасови ленти.
c. Лентата на задната страна на капака на ъгловия
джоб с датчика за движение се захваща за
проекцията на въздушния панел.
d. Докато проводникът се прокарва в ъгловия джоб се
вкарват закрепващите куки (2 участъка) в точка Ⓐ
до квадратния отвор на въздушния панел, а след
това се избутва капакът на ъгловия джоб. След това
закрепващата кука (1 участък) се вкарва в точка Ⓑ до
квадратния отвор на въздушния панел.
? ЗАБЕЛЕЖКА
• Лентата трябва да се захване здраво за проекцията. В противен
случай страничният капак може да падне при отстраняването
му, откъдето може да се стигне до нараняване.
• Закрепващите куки на капака на ъгловия джоб трябва да
се захванат здраво за въздушния панел. В противен случай
закрепващите куки е възможно да се повредят.
8.3 КАБЕЛНО СЪЕДИНЕНИЕ ЗА ВЪЗДУШНИЯ ПАНЕЛ
1 Във въздушния панел се използват следните конектори.
Отстранете лентата, закрепваща кабелните конектори
за въздушния панел и ги издърпайте, както е показано
на фигурата по-долу. Свържете ги с конектори за
проводници върху вътрешното тяло.
>PS<
HS-HB
Електрическа
кутия
Кабели за двигатели на
автоматичната решетка на
въздухоотвода (конектор за ниско
напрежение: 18 полюса, бял)
Кабели за двигатели на
автоматичната решетка на
въздухоотвода (на вътрешното
тяло) (конектор за ниско
напрежение: 18 полюса, бял)
Климатик без решетка на
отвора за всмукване на въздух
2 След изпълнение на свързването на проводниците на
въздушния панел се закрепва решетката на отвора за
всмукване на въздух. За закрепване решетката на отвора
за всмукване на въздух се процедира в обратен ред на
изваждането.
МОНТАЖ НА ВЪЗДУШНИЯ ПАНЕЛ: P-N23NA2
PMML0547 rev.0 - 11/2020
174
