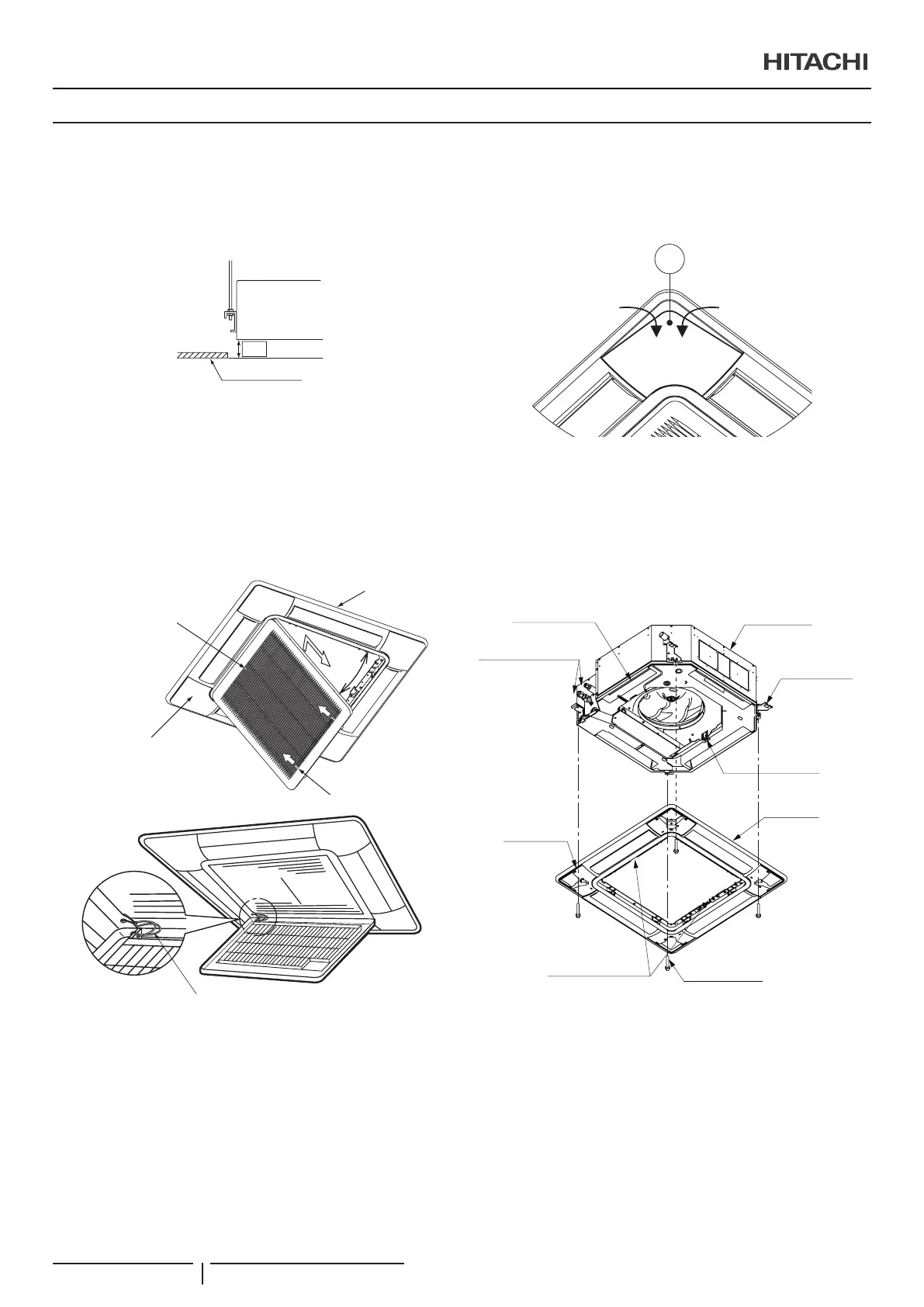

8.2 INSTALACE
Zkontrolujte výšku vnitřní jednotky od povrchu
podhledu
Zkontrolujte vzdálenost mezi vnitřní jednotkou podhledem. Měla
by být 12 + 5 mm, jak je znázorněno níže.
12
+5
0
Povrch stropu
Vnitřní
jednotka
Pokud tomu tak není, upravte vzdálenost pomocí kontrolního
měřítka, a udržujte vnitřní jednotku ve vyrovanané poloze.
Demontáž mřížky přívodu vzduchu z panelu
1 Zatlačte oba konce knoíků ve směru šipky, otevřete mřížku
pro přívod vzduchu až do úhlu přibližně 45° od povrchu
panelu. Nadzvedněte mřížku v nakloněném směru a
vytáhněte ji do volného prostoru. (Odstraňte pásku (4 části),
která upevňuje vzduchový ltr.)
45°
Knoík
Mřížka vstupu
vzduchu
Rohový kryt
(4 části)
Distribuční panel
Závěsný řetízek
2 Zvedněte mřížku tak, aby byla nakloněna.
3 Vytáhněte mřížku do volného prostoru.
? POZNÁMKA
Pro připevnění postupujte naopak než při odstraňování mřížky přívodu
vzduchu. Mřížka pro přívod vzduchu může být otočena z libovolných čtyř
směrů. Směr mřížky vstupu vzduchu lze volit volně.
Instalace vzduchového panelu
1 Odstraňte rohový kryt (4 části). Odstraňte zatažením části A
ve směru šipky.
2 Vytáhněte háček ve tvaru písmene U (ve 2 polohách)
umístěný na straně vnitřní jednotky.
3 Dočasně upevněte distribuční panel. Natočte panel tak, aby
roh s připojením chladivového potrubí byl nad rohem panelu
se značkou „Ref. Pipe“. Poté zachyťte závěsy ve tvaru
písmene C (2 části) na háčky ve tvaru U (2 části).
4 Upevněte distribuční panel na závěsné konzoly dlouhými
šrouby dodávanými z výroby (šrouby M6).
Dlouhé šrouby (množ. 4)
Pant ve tvaru C
Označeni “Ref.
Pipe”
Elektrická skříň
Připojení potrubí
chladiva
Vnitřní jednotka
Distribuční panel
Háček ve tvaru U
Závěsná konzola
5 Utahujte dlouhé šrouby, dokud se nedotknou zarážky na
upevňovací desce. Zkontrolujte, zda je vzdálenost mezi
podložkou a dolní částí rohového panelu 26 mm.
INSTALACE DISTRIBUČNÍHO PANELU: P-N23NA2
PMML0547 rev.0 - 11/2020
188
