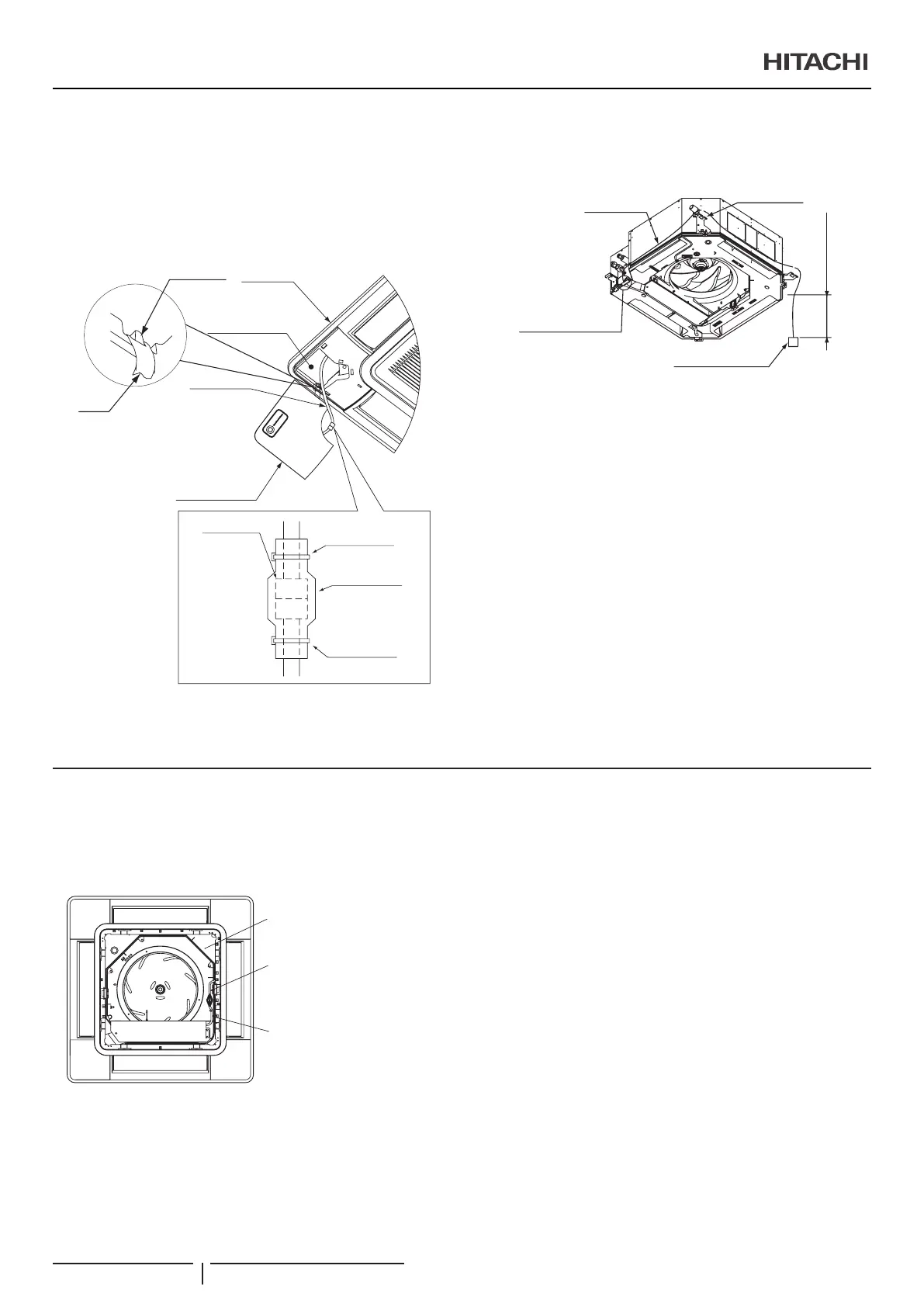

Připojení rohového krytu s čidlem pohybu PS-
MSK2 na panel P-N23NA2
Rohový kryt se snímačem pohybu lze připojit k libovolnému
rohu. Určete místo připojení podle požadavku uživatele.
a. Připojte kabel (připojený do vzduchového panelu) do
konektoru CN10 v elektrické skříni.
Plastová páska
Distribuční panel
Rohový kryt
Výstupek
Páska
Rohový kryt se
snímačem pohybu
Kabel
Plastová páska
Kryt vodiče
Konektor
kabelu
Veďte kabel k rohovému krytu s čidlem nad závěsnými
konzolami vnitřní jednotky. Nastavte délku kabelu mezi 100 až
200 mm mezi vnitřní jednotkou a konektorem kabelu.
100~200mm
Konektor kabelu
Závěsná konzola
Kabel
Připojení vodičů
vnitřní jednotky
Připojte prodloužení kabelu plastovým páskem a uložte ho
uvnitř stropu.
b. Vytáhněte kabel z rohového krytu vzduchového panelu.
Připojte kabel snímače pohybu na rohovém krytu k
připravenému konektoru. Po připojení zaizolujte spoj
krytem vodiče a zajistěte plastovými páskami.
c. Přichyťte pásek na zadní straně rohového krytu na
výčnělek distribučního panelu.
d. Při zasunutí kabelu do rohového krytu vložte upevňovací
háčky (2 části) v bodě Ⓐ do čtvercového otvoru na
vzduchovém panelu a zatlačte rohový kryt. Potom vložte
a zatlačte upevňovací háček (1 část) v bodě Ⓑ do
čtvercového otvoru na vzduchovém panelu.
? POZNÁMKA
• Uchyťte bezpečně pásku k výčnělku. Pokud byste tak neučinili, mohl
by kryt rohové kapsy při sundávání spadnout a způsobit zranění.
• Uchyťte bezpečně připevňovací háčky krytu rohové kapsy k
distribučnímu panelu.
8.3 ZAPOJENÍ VODIČŮ PRO DISTRIBUČNÍ PANEL
1 V distribučním panelu se používají následující konektory.
Odstraňte pásku upevňující vodiče na panelu a natáhněte
je, jak je znázorněno na obrázku níže. Připojte je pomocí
kabelových konektorů k vnitřní jednotce.
>PS<
HS-HB
Elektrická skříň
Zapojení motoru pro natáčení
lamel (na panelu vzduchu)
(konektor pro nízké napětí:
18 pólů, bílý)
Zapojení motoru pro
natáčení lamel (na vnitřní
jednotce) (konektor pro
nízké napětí: 18 pólů, bílý)
Stav bez mřížky pro
nasávání vzduchu
2 Po dokončení zapojení distribučního panelu připojte mřížku
vstupu vzduchu. Při montáži postupujte naopak než při
odstraňování.
INSTALACE DISTRIBUČNÍHO PANELU: P-N23NA2
