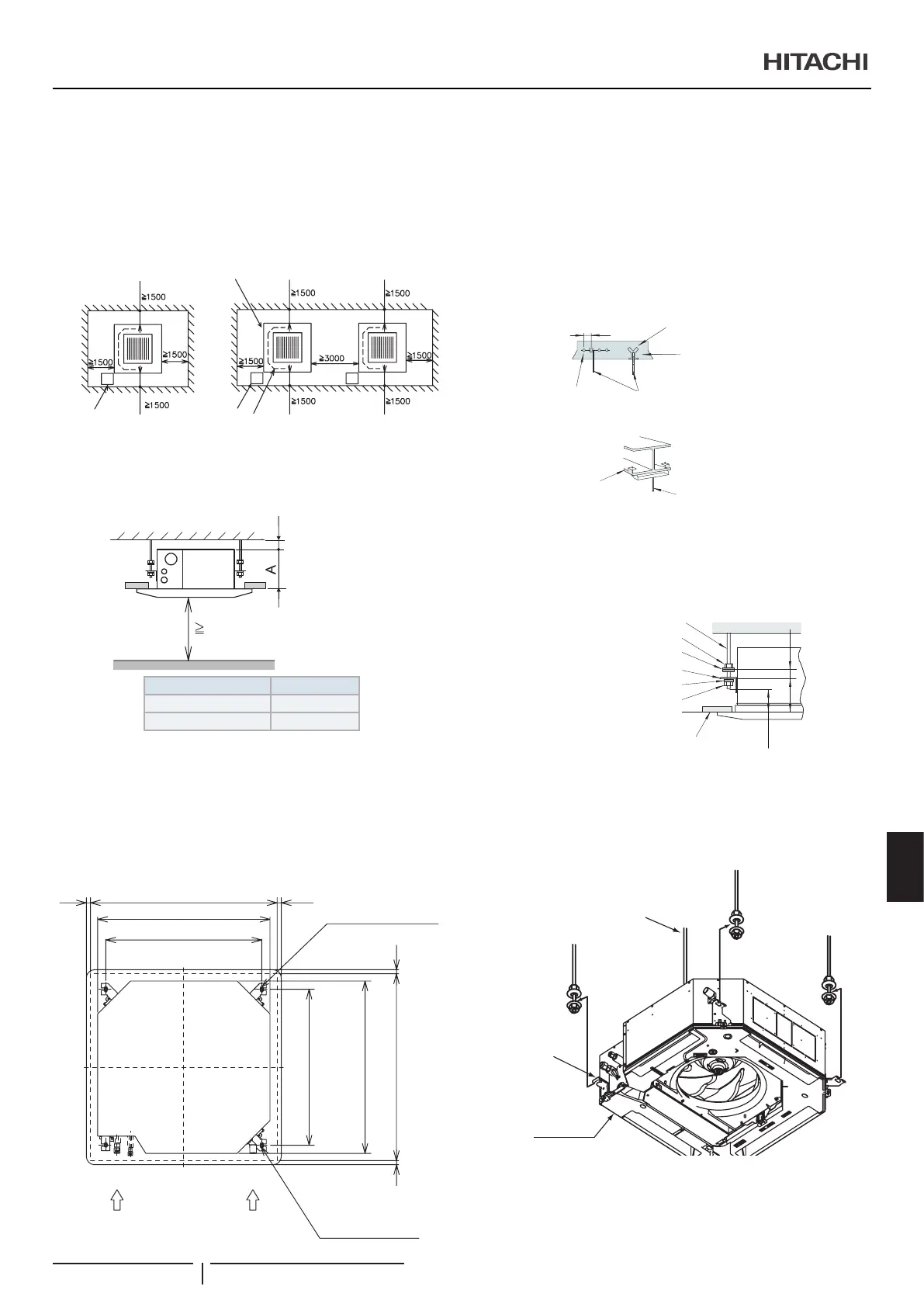

3.1.2 Eelkontrollid
• Paigaldage siseseade nii, et selle ümber jääb
nõuetekohaselt vaba ruumi hooldustööde tegemiseks,
pöörates hoolikalt tähelepanu torustiku ja juhtmeühenduste
paigaldussuunale ja hooldusruumile, nagu on all näidatud.
• Seadme torustikuühenduse läheduse laes tuleb ette näha
teenindusluuk.
(mm)
Teenindusluuk
Teenindusluuk
Torustiku
ühendamine
Äravoolutorustiku
ühendamine
• Kontrollige, et lae ja ripplae vahel on piisavalt ruumi, nagu
on näidatud allpool.
• Õhupaneeli paigaldustööde jaoks kontrollige, et laepind on
lame.
2500
Vaba ruumi kõrgus
10–20 mm
Seadme kõrgus
ripplaes
Seadme HJ A(mm)
RCI-1,0 – 2,5 HJ 238
RCI-3,0 – 6,0 HJ 288
Kontrollige, kas äravoolutorustiku allapoole kalle on
vastavuses tehnilise kirjeldusega, mis on antud peatükis
"5 ÄRAVOOLUTORUSTIK".

Ripplae avamine
• Lõigake siseseadme ala ripplaest välja ja paigaldage
riputuspoldid, nagu on näidatud all.
20 20
840
760
2020
760
(mm)
4-12 x32
Ava suurus 860 – 910
(Seadme suurus)
(Riputuspoltide
suurus)
Augud
(riputuspoldi jaoks)
(Riputuspoltide suurus)
840 (Seadme suurus)
Ava suurus 860 – 910
Torustikuühenduse
pool
Äravoolutoruühenduse
pool
Riputuspoltide
4 asukohta
(M10 või W3/8)
(Kohapeal varutavad osad)
• Kontrollige, et lagi on horisontaalselt tasapinnas, muidu ei
saa vesi voolata.
• Tugevdage ripplae avatavad osad.
3.1.3 Paigaldamine

Riputuspoltide monteerimine
Monteerige riputuspoldid, kasutades suuruseks M10 (W3/8),
nagu on näidatud.
Betoonpaneeli jaoks:
150 – 160 mm
Sisetükk (100 – 150 kg)
Betoon
Teras
Ankrupolt (W3/8 või M10)
Terastala jaoks:
Riputuspolt
(W3/8 või M10)
I-Tala

Siseseadme monteerimine
• Monteerige mutrid ja seibid riputuspoltide külge. Pange seib
nii, et isoleermaterjaliga pind jääb allapoole, nagu on all
näidatud:
Riputuspoldid
(varuda kohapeal)
(mm)
Mutter (varuda kohapeal)
Isoleermaterjaliga seib (lisavarustus)
Riputuskronstein
(siseseadme külge kinnitatud)
Seib (lisavarustus)
Mutter (varuda kohapeal)
Laepind
Umbes
50
100
Umbes 50
• Enne siseseadme tõstmist arvestage, kust poolt tulevad
toruühendused.
• Tõstke siseseadet tõstukiga ja ärge avaldage jõudu
tühjendusanumale.
• Kinnitage siseseade mutrite ja seibidega.
Riputuspolt
Riputuskronstein
Tühjendusanum
? MÄRKUS
• Kui ripplagi on juba paigaldatud, teostage kõik toru- ja
juhtmeühendustööd lae sees enne siseseadme üles riputamist.
• Kinnitage siseseade mutrite ja lameseibidega.
SISESEADME PAIGALDAMINE
PMML0547 rev.0 - 11/2020
197
ET
