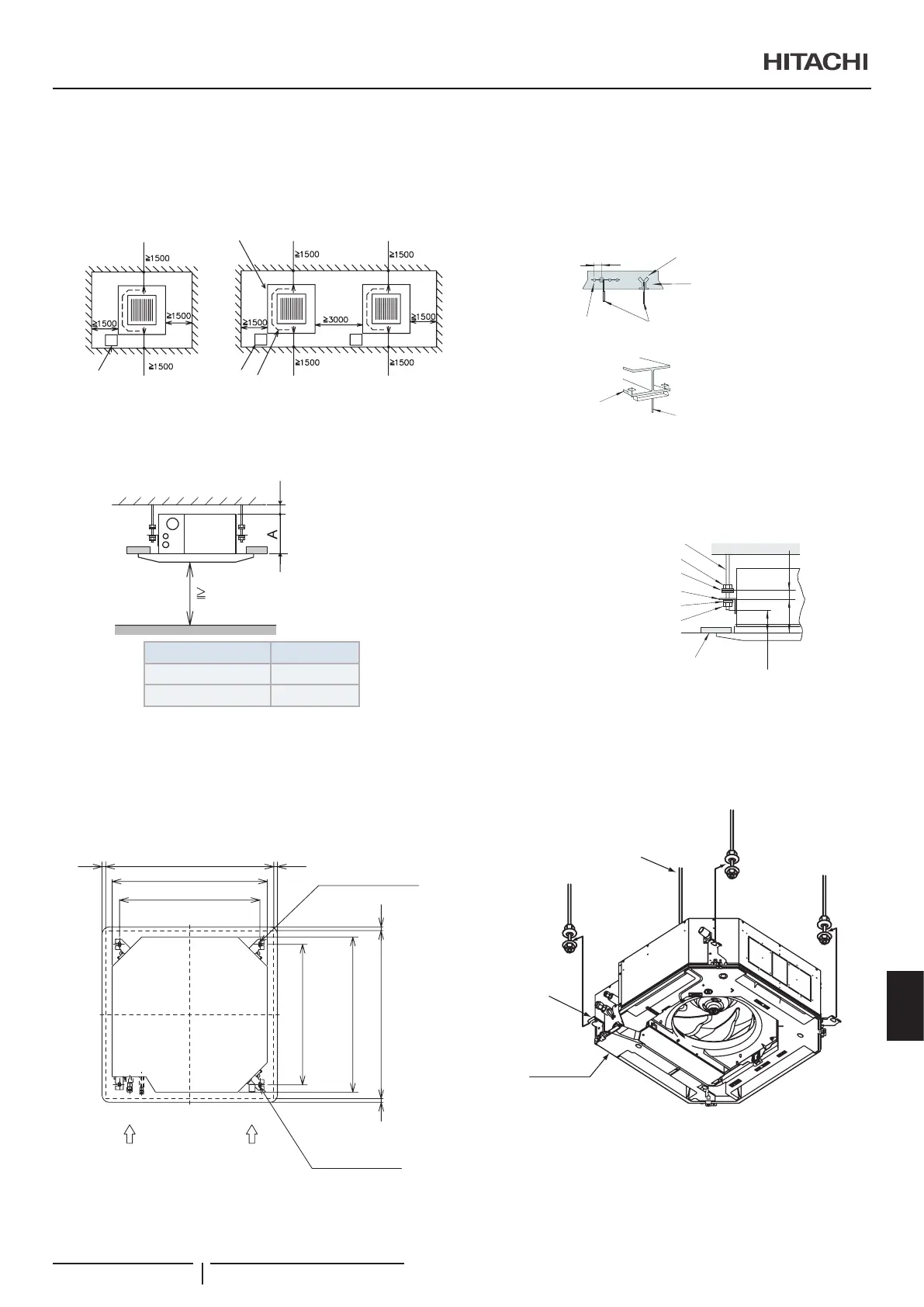

3.1.2 Sākotnējā pārbaude
• Uzstādiet iekštelpu ierīci ar piemērotu klīrensu ap to,
ievērojot cauruļvadu, elektroinstalācijas uzstādīšanas
virzienu un telpu apkopes darbiem, kā parādīts zemāk.
• Nodrošiniet servisa piekļuves durvis pie ierīces cauruļvadu
savienošanas zonā uz griestiem.
Servisa
piekļuves durvis
Servisa
piekļuves durvis
Cauruļvadu
savienojums
Drenāžas caurules
savienojums
• Pārbaudiet, vai vieta starp griestiem un viltus griestiem ir
pietiekama, kā norādīts turpmāk.
• Pārbaudiet, vai griestu virsma ir līdzena un piemērota gaisa
paneļa uzstādīšanas darbam.
2500
Klīrenss:
10-20 mm
Ierīces augstums
viltus griestiem
Ierīce HP A(mm)
RCI-1/0 ar 2.5HP 238
RCI-3/0 ar 6.0HP 288
Pārbaudiet, vai drenāžas cauruļvada lejupejošais slīpuma grāds
atbilst specikācijām, kas norādītas nodaļā "5 DRENĀŽAS
CAURUĻVADS".
Viltus griestu atvere
• Izgrieziet viltotos griestus iekštelpu ierīces zonu un uzstādiet
piekares skrūves, kā parādīts zemāk:
20 20
840
760
2020
760
4-12 x32
Atveres izmērs no
860 līdz 910
(Ierīces izmēri)
(Piekares skrūvju izmēri)
Caurumi
(piekares skrūvei)
(Piekares skrūvju izmēri)
840 (Ierīces izmēri)
Atveres izmērs no
860 līdz 910
Cauruļvadu
savienojuma puse
Drenāžas caurules
savienojuma puse
Piekares skrūvju
4 pozīcijas
(M10 vai W3/8)
(vietējā piegāde)
• Pārbaudiet, vai griesti ir horizontālā līmenī, pretējā gadījumā
ūdens nevar plūst.
• Nostipriniet viltus griestu atveres daļas.
3.1.3 Uzstādīšana
Piekares skrūvju uzstādīšana
Uzstādiet piekares skrūves, izmantojot izmēru M10 (W3/8), kā
parādīts zemāk:
Betona plātnei:
no 150 līdz 160 mm
Ieliktnis
(no 100 līdz 150 kg)
Betons
Tērauds
Enkurskrūve (W3/8 vai M10)
Tērauda sijai:
Piekares skrūve
(W3/8 vai M10)
I sija
Iekštelpu ierīces uzstādīšana
• Uzstādiet uzgriežņus un starplikas pie piekares skrūvēm.
Novietojiet starpliku tā, lai virsma ar izolāciju būtu vērsta uz
leju, kā parādīts zemāk:
Piekares skrūve
(vietējā piegāde)
(mm)
Uzgrieznis (vietējā
piegāde)
Starplika ar izolāciju (piederums)
Piekares kronšteins
(pievienots iekštelpu ierīcei)
Starplika (piederums)
Uzgrieznis (vietējā piegāde)
Griestu virsma
Aptuv. 50
100
Aptuv. 50
• Apsveriet cauruļvada pieslēguma pusi pirms paceliet
iekštelpu ierīci.
• Paceliet iekštelpu ierīci ar pacēlāju un nepiemērojiet spēku
drenāžas teknei.
• Nostipriniet iekštelpu ierīci, izmantojot uzgriežņus un
starplikas.
Piekares skrūve
Piekares
kronšteins
Drenāžas tekne
? PIEZĪME
• Ja jau ir uzstādīti viltus griesti, pirms iekštelpu ierīces piekarināšanas,
pabeidziet pārējo cauruļvadu uzstādīšanas un elektroinstalācijas
darbus.
• Nostipriniet iekštelpu ierīci, izmantojot uzgriežņus un plakanas starplikas.
IEKŠTELPU IERĪCES UZSTĀDĪŠANA
PMML0547 rev.0 - 11/2020
229
LV
