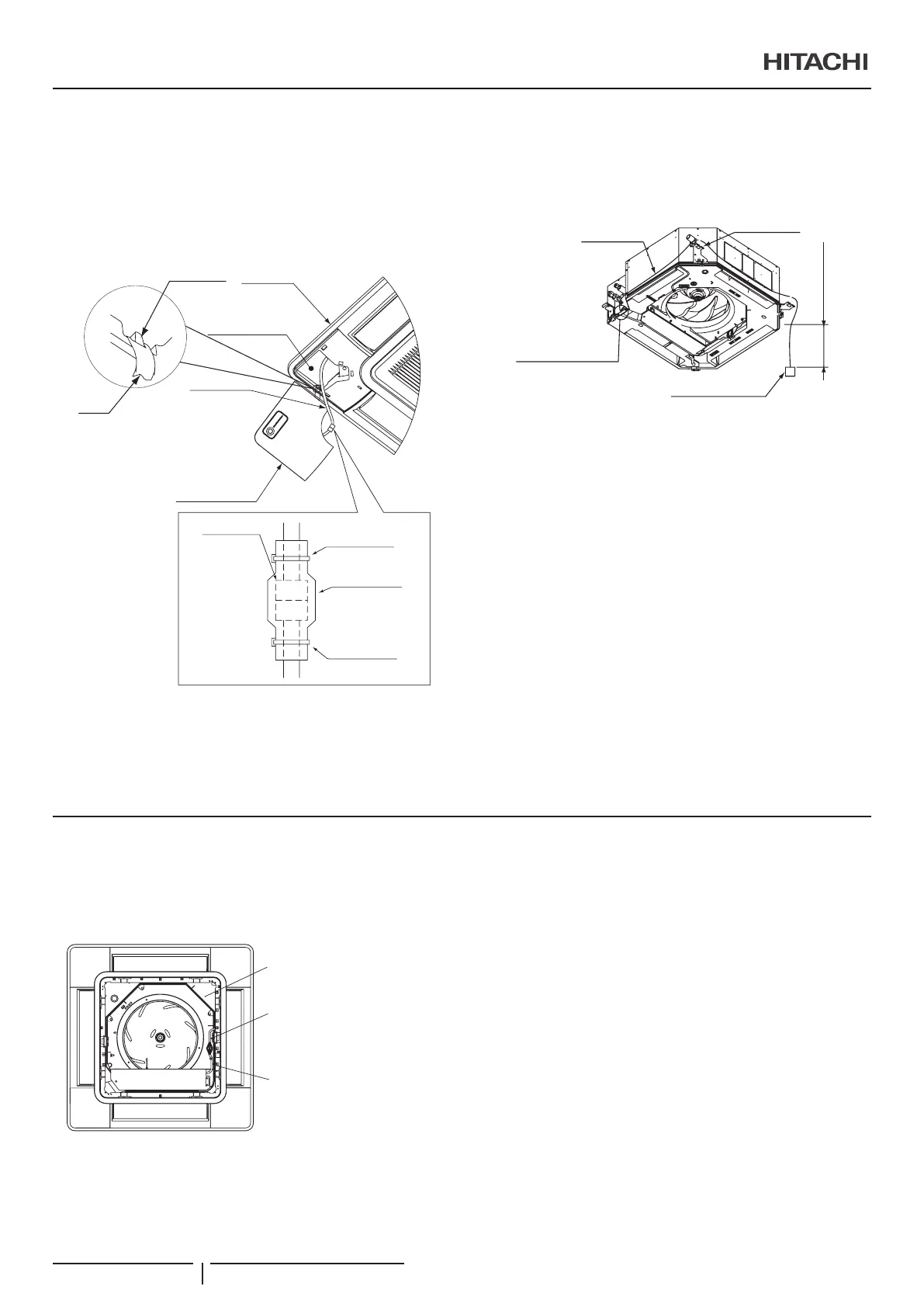

Stūra pārsega pievienošana kustības sensoram
PS-MSK2 gaisa paneļa modelim P-N23NA2
Stūra pārsegu ar kustības sensoru var piestiprināt pie jebkura
stūra. Nosakiet piestiprināšanas vietu pēc lietotāja pieprasījuma.
a. Sadales kārbā savienojiet releja vadu (pievienots gaisa
panelī) ar CN10.
Plastmasas lente
Gaisa panelis
Stūra pārsegs
Projekcija
Lente
Stūra pārsegs ar
kustības sensoru
Releja vads
Plastmasas
lente
Elektrounstalācijas
pārsegs
Releja
savienotājs
Ievelciet releja vadu uz stūra pārsega ar kustības sensoru,
izmantojot iekštelpu ierīču stiprinājuma plāksnes augšdaļu.
Iestatiet no iekštelpu ierīces līdz releja savienotājam garumu no
100 mm līdz 200 mm.
100~200 mm
Releja savienotājs
Stiprinājuma
plāksne
Releja vads
Iekštelpu ierīces
elektroinstalācijas
savienojums
Piestipriniet releja vadu papildu garumu ar plastmasas lenti un
noglabājiet to griestu iekšpusē.
b. Izvelciet releja vadu no gaisa paneļa stūra pārsega.
Pievienojiet kustības sensora vadu pie stūra pārsega
releja savienotāja. Pēc pievienošanas pārklājiet releja
savienotāja savienojumu ar vadu pārsegu un piestipriniet
elektroinstalācijas pārsegu ar plastmasas lentēm.
c. Satveriet lenti pie stūra pārsega aizmugures pusē ar
kustības sensoru uz izvirzījuma pie gaisa paneļa.
d. Vienlaikus bīdot vadu stūra pārsegā, ievietojiet ksācijas
āķi (2 daļas) Ⓐ, gaisa paneļa kvadrātveida caurumā
un bīdiet stūra pārsegu. Pēc tam ievietojiet un bīdiet
ksācijas āķi (1 daļa) Ⓑ, gaisa paneļa kvadrātveida
caurumā.
? PIEZĪME
• Droši satveriet lenti uz izvirzījuma. Pretējā gadījumā stūra pārsegs
var nokrist, to noņemot, kas var izraisīt traumu.
• Cieši satveriet stūra pārsega ksācijas āķus uz gaisa paneļa. Pretējā
gadījumā ksācijas āķi tiks bojāti.
8.3 GAISA PANEĻA VADU PIESLĒGŠANA
1 Gaisa panelī tiek izmantoti šādi savienotāji. Noņemiet
lenti, kas piestiprina vadu savienotājus pie gaisa paneļa,
un izvelciet tos, kā parādīts zemāk redzamajā attēlā.
Savienojiet tos ar iekštelpu ierīces vadu savienotājiem.
>PS<
HS-HB
Sadales kārba
Motora elektroinstalācija
automātiskajam plūsmvirzim (uz
gaisa paneļa) (zemsprieguma
savienotājs: 18 poli, balts)
Motora elektroinstalācija
automātiskajam plūsmvirzim
(iekštelpu ierīcē) (zemsprieguma
savienotājs: 18 poli, balts)
Stāvoklis bez gaisa
ieplūdes režģa
2 Pabeidzot gaisa paneļa vadu pieslēgšanu, pievienojiet gaisa
ieplūdes režģi. Veiciet piestiprināšanas darbu apgrieztā
secībā noņemšanas procedūrai.
GAISA PANEĻA UZSTĀDĪŠANA: P-N23NA2
PMML0547 rev.0 - 11/2020
238
