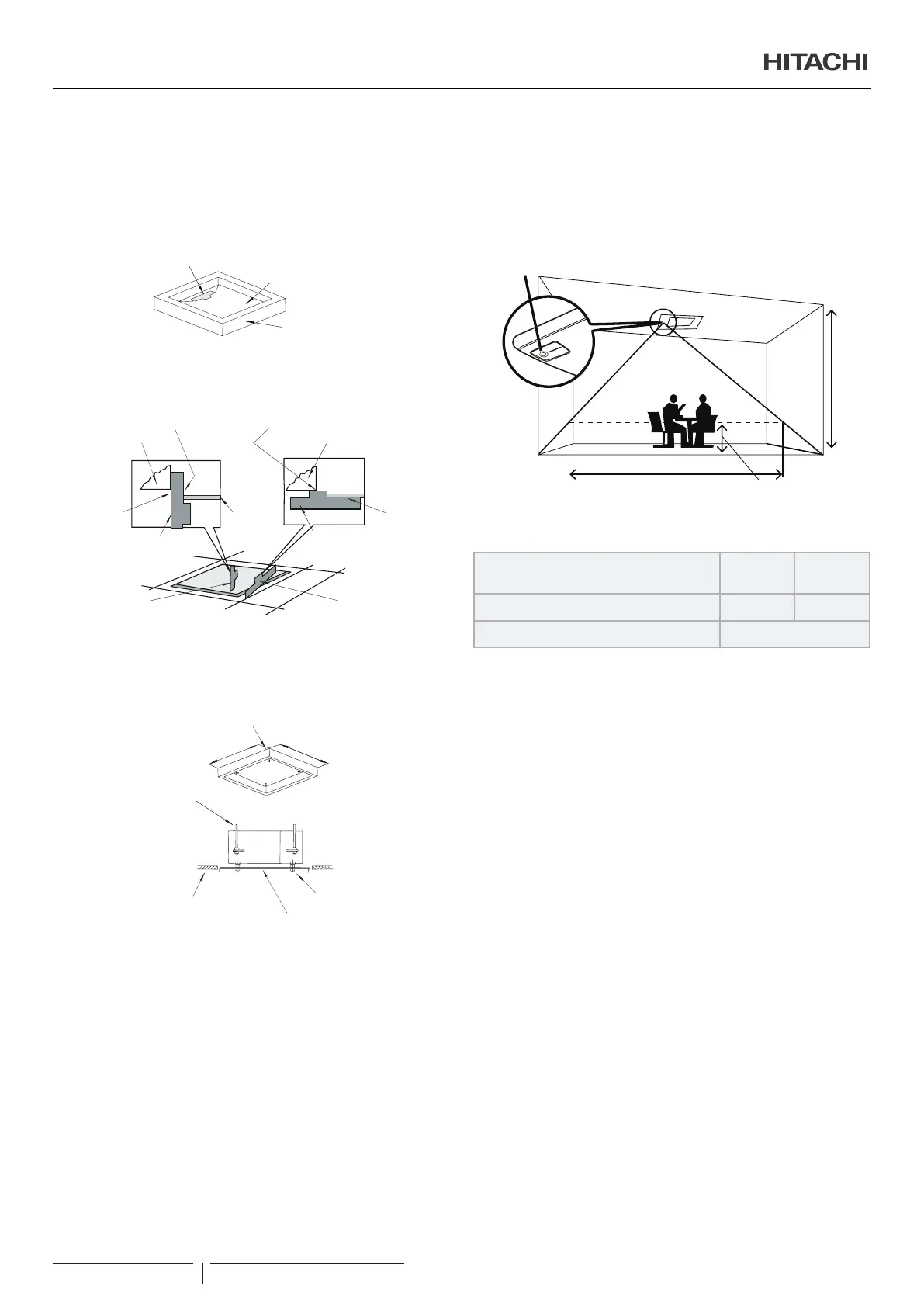

Dopasowanie jednostki wewnętrznej do otworu
sutu podwieszanego
- Dokonujemy ustawienia odpowiedniego położenia
klimatyzatora, używając do tego celu szablonu
montażowego.
Przymiar do
wymiarowania otworów
Szablon montażowy
Opakowanie
(z tektury falistej)
W przypadku gotowych sutów panelowych
Jednostka wewnętrzna
Przymocować tak ustawiony
przymiar montażowy po wewnętrznej
stronie otworu sutowego
Przymocować przymiar
montażowy tą stroną w
dolnej części klimatyzatora
Jednostka wewnętrzna
Przymocować
przymiar
montażowy
do panelu
sutowego
Przymiar
montażowy
Sprawdzić wysokość,
mierząc odległość
sutu od każdego
narożnika urządzenia
Sprawdzić
wymiary otworu
po każdej stronie
klimatyzatora
Przymocować
tak ustawiony
przymiar
montażowy po
zewnętrznej
stronie
klimatyzatora
Panel
sutowy
Przymiar
montażowy
W przypadku sutów nie wykończonych jeszcze
panelami
Szablon
montażowy
Wymiary otworu
Jednostka
Wymiary otworu
Śruba do podwieszania
Powierzchnia
sutu
podwieszanego
Szablon
montażowy
Śruba (M6)
- Po zakończeniu czynności związanych z dopasowa-
niem, dokręcamy nakrętki na poszczególnych uchwy-
tach mocujących. Aby uniemożliwić poluzowanie się
nakrętek, należy zabezpieczyć je klejem do gwintów
typu LOCK-TIGHT. Nieprzestrzeganie tego zalecenia
wiąże się z ryzykiem pojawienia się nietypowych odgło-
sów i hałasów oraz poluzowania klimatyzatora.
Obszar wykrywania czujnika ruchu PS-MSK2
(opcjonalnego), przeznaczonego wyłącznie,
jako dodatkowe wyposażenie, do panelu
nawiewnego P-N23NA2
Na poniższym rysunku ukazano zasięg działania czujnika ruchu
stosowanego wraz z panelem nawiewnym.
Ø
a
h
Czujnik ruchu
Od poziomu podłogi:
0,8 m
Wysokość montażowa jednostki
wewnętrznej (m)
2,7 3,2
Obszar wykrywania czujnika ruchu Øa (m) ok. 7,0 ok. 8,8
Wykrywany ruch Poruszające się osoby
? UWAGA
W przypadku jednostki wewnętrznej zainstalowanej w wysokim sucie
(powyżej 4 metrów), czujnik ruchu nie wykrywa obecności osób, nawet
jeżeli znajdują się one w pomieszczeniu.
MONTAŻ JEDNOSTKI WEWNĘTRZNEJ
PMML0547 rev.0 - 11/2020
262
