! OSTROŻNIE
• Niedopuszczalne jest poprowadzenie przewodu odpływu skroplin bez
wymaganego spadku, powodowałoby to bowiem powrót skroplin do
jednostki, grożąc ich wyciekiem do pomieszczenia po zatrzymaniu
urządzenia.
• Przewód odpływu skroplin nie powinien być podłączany do
jakichkolwiek instalacji kanalizacyjnych, włącznie z kanalizacją
sanitarną ani deszczową.
• W przypadku zbiorczej instalacji odpływu skroplin z szeregiem
podłączonych do niej jednostek wewnętrznych, należy upewnić
się, że przyłącza odpływowe każdej z nich usytuowane są wyżej
niż instalacja zbiorcza. Rozmiar zbiorczego przewodu odpływu
skroplin powinien zostać dobrany z uwzględnieniem wielkości i liczby
podłączonych klimatyzatorów.
• Wszędzie tam, gdzie istnieje ryzyko uszkodzeń w wyniku skraplania
się wilgoci po zewnętrznej stronie przewodu odpływu skroplin,
powinien on zostać odpowiednio zabezpieczony izolacją, którą należy
dobrać w taki sposób, aby zapewniała paroszczelność i skutecznie
chroniła przed skraplaniem.
• W pobliżu jednostki wewnętrznej należy zamontować odpowiednio
zaprojektowany i wykonany zgodnie z obowiązującymi zasadami syfon
odpływu skroplin, testując przy tym, poprzez napełnienie go wodą,
jej prawidłowe odprowadzanie. Niedozwolone jest przywiązywanie
ani mocowanie przewodu odpływu skroplin do rurek obiegu czynnika
chłodniczego.
? UWAGA
Instalacja odpływu skroplin powinna spełniać krajowe i obowiązujące
lokalnie przepisy.
Po zakończeniu czynności związanych z instalacją odpływu
skroplin i przewodów elektrycznych, niezbędne jest sprawdzenie
w oparciu o poniżej opisaną procedurę, czy skropliny
odprowadzane są płynnie i bez żadnych problemów.
Kontrola instalacji dysponującej mechanizmem
odpływowym i wyłącznikiem pływakowym
• Włączyć zasilanie.
• Wlewamy stopniowo do tacy ociekowej w przybliżeniu
2,0-2,5 l wody, a następnie ustawiamy w górnej pozycji
wyłącznik pływakowy, co powoduje automatyczne
uruchomienie pracy pompy.
• Upewniamy się, że woda swobodnie przepływa przez
przezroczystą rurkę, wykluczając przy tym istnienie
jakichkolwiek wycieków. W razie stwierdzenia, że woda
nie dociera do wylotu przewodu odpływowego, raz jeszcze
napełniamy nią tacę.
• Jeżeli stwierdzimy, że woda przelewa się z tacy, niezbędne
jest ponowne skontrolowanie przewodu odpływu skroplin.
• Zakończywszy kontrolę, wyłączamy zasilanie elektryczne
urządzenia.
? UWAGA
Podczas zakładania izolacji na przewodzie rurowym po lewej stronie
należy zwrócić uwagę na to, aby jej grubość umożliwiała podłączenia
przewodu do urządzenia.

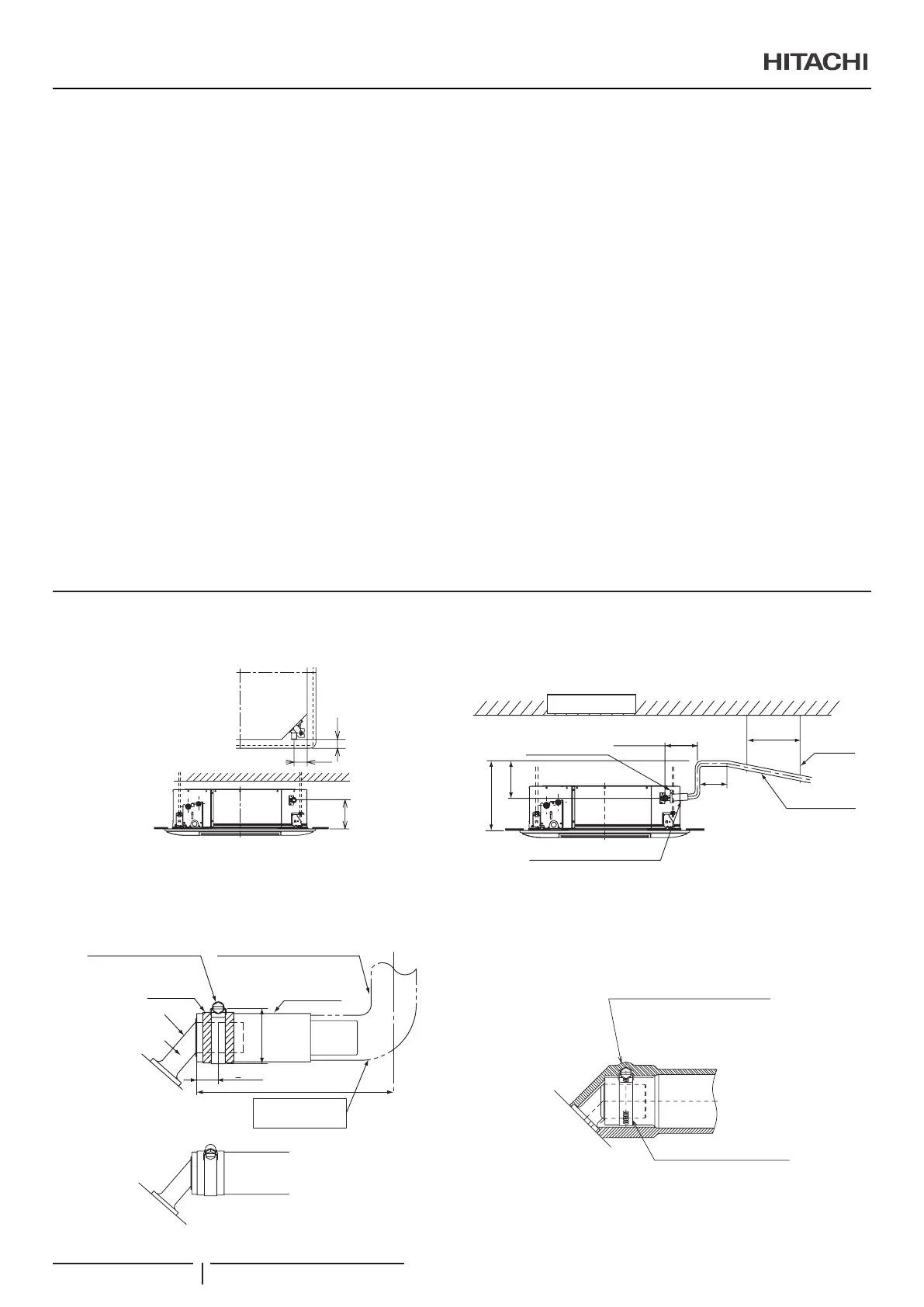

5.2 PRZYŁĄCZE ODPŁYWU SKROPLIN
1 Na poniższym rysunku ukazano położenie przyłącza
odpływu skroplin.
55
82
184
(mm)
2 Należy przygotować rurkę PCW o średnicy zewnętrznej
wynoszącej 32 mm.
3 Przymocowujemy rurkę odpływu skroplin do węża odpływowego
za pomocą kleju i dostarczonego z klimatyzatorem zacisku.
28mm
20
+
5mm
Opaska zaciskowa
(dostarczona z akcesoriami)
Stosować klej do
PCW
Moment dokręcania:
3,0 - 3,5 Nm
Kolanko lub rurka PCW (VP25)
(do nabycia osobno)
Taśma winylowa
Przyłącze rurki do
kontroli odpływu
(przezroczystej)
Wąż odpływowy
(dostarczony z akcesoriami)
Maks. 300 mm
4 Przy prowadzeniu przewodu odpływu skroplin należy
zapewnić jego spadek wynoszący 1-4 %.
5 a+b+c ≤ 1100 mm
b
c ≤ 50mm
Sut podwieszany
Opaska zaciskowa
(dostarczona z akcesoriami)
a (maks. 300 mm)
Wąż odpływowy
(dostarczony z akcesoriami)
Element
wspornikowy
1 - 1,5 m
1-4 %
spadek
Maks. 850 mm
6 Niewskazane jest stosowanie nadmiernej siły przy przyłączaniu
odpływu skroplin ze względu na ryzyko jego uszkodzenia
.
7 Wąż odpływowy nie powinien być zagięty ani skręcony, grozi
to bowiem powstaniem wycieków wody.
8 Po wykonaniu podłączenia, zakładamy izolację na przewód
odpływu skroplin.
Opaska zaciskowa
(dostarczona z akcesoriami)
Izolacja (5T x 270 x 270)
(dostarczona z akcesoriami)
Owinąć całkowicie wąż odpływowy
włącznie z opaską zaciskową
? UWAGA
W przypadku istnienia nadmiernego odstępu między przyłączem
odpływu skroplin i wężem odpływowym, należy dodatkowo zaizolować
dane miejsce, aby zapobiec poluzowaniu i odkształceniu tego drugiego.
(mm)
PRZEWÓD ODPŁYWU SKROPLIN
