! PRECAUȚIE
• Nu creați o panta ascendentă sau o denivelare pentru conducta de
drenaj, deoarece apa de drenare va curge înapoi către unitate, ceea
ce provoacă apariția scurgerilor în încăpere când se oprește aparatul.
• Nu racordați conductele de drenaj de drenaj la conducte sanitare sau
de scurgere sau alte conducte de drenaj.
• Dacă se racordează conducta de drenaj comună la alte unități
interioare, ecare unitate trebuie să e racordată într-o poziție mai
ridicată decât cea a conductei comune. Conducta de drenaj trebuie
să aibă dimensiuni corespunzătoare mărimii și numărului de unități.
• Conductele de drenaj trebuie izolate dacă sistemul de drenare este
instalat într-un loc unde condensul care se formează în exteriorul
conductei de drenaj poate să picure și să provoace daune. Izolația
pentru conducta de drenaj trebuie selectată astfel încât să asigure
etanșarea vaporilor și să prevină formarea condensului.
• Sifonul de evacuare trebuie montat lângă unitatea interioară. Acest
sifon trebuie să e proiectat în conformitate cu bunele practici și să
e vericat cu apă (încărcat) și testat pentru a determina dacă are
debitul corespunzător. Nu legați și nu prindeți conductele de drenaj la
cele de agent frigoric.
? NOTĂ
Instalați drenajele în conformitate cu codurile naționale și locale.
După efectuarea lucrărilor la conductele de drenaj și la cablajul
electric, vericați dacă apa curge ușor, procedând după cum
urmează:
Vericarea cu mecanism de drenare și
comutator plutitor
• Porniți alimentarea cu energie electrică.
• Aplicați treptat aproximativ 2,0 până la 2,5 litri de apă în tava
de drenare; comutatorul plutitor și pompa de drenare încep
să funcționeze automat.
• Vericați ca apa să curgă ușor în interiorul conductei de
drenaj transparente și să nu se producă scurgeri de apă.
Când nu mai există apă la capătul conductei de drenaj, mai
turnați puțină apă în tava de drenare.
• Dacă apa iese din tava de drenare, vericați conducta de
drenaj.
• Apoi porniți alimentarea cu energie electrică.
? NOTĂ
Aveți grijă la grosimea izolației atunci când realizați conductele din partea
stângă. Dacă este prea groasă, conductele nu pot instalate în unitate.

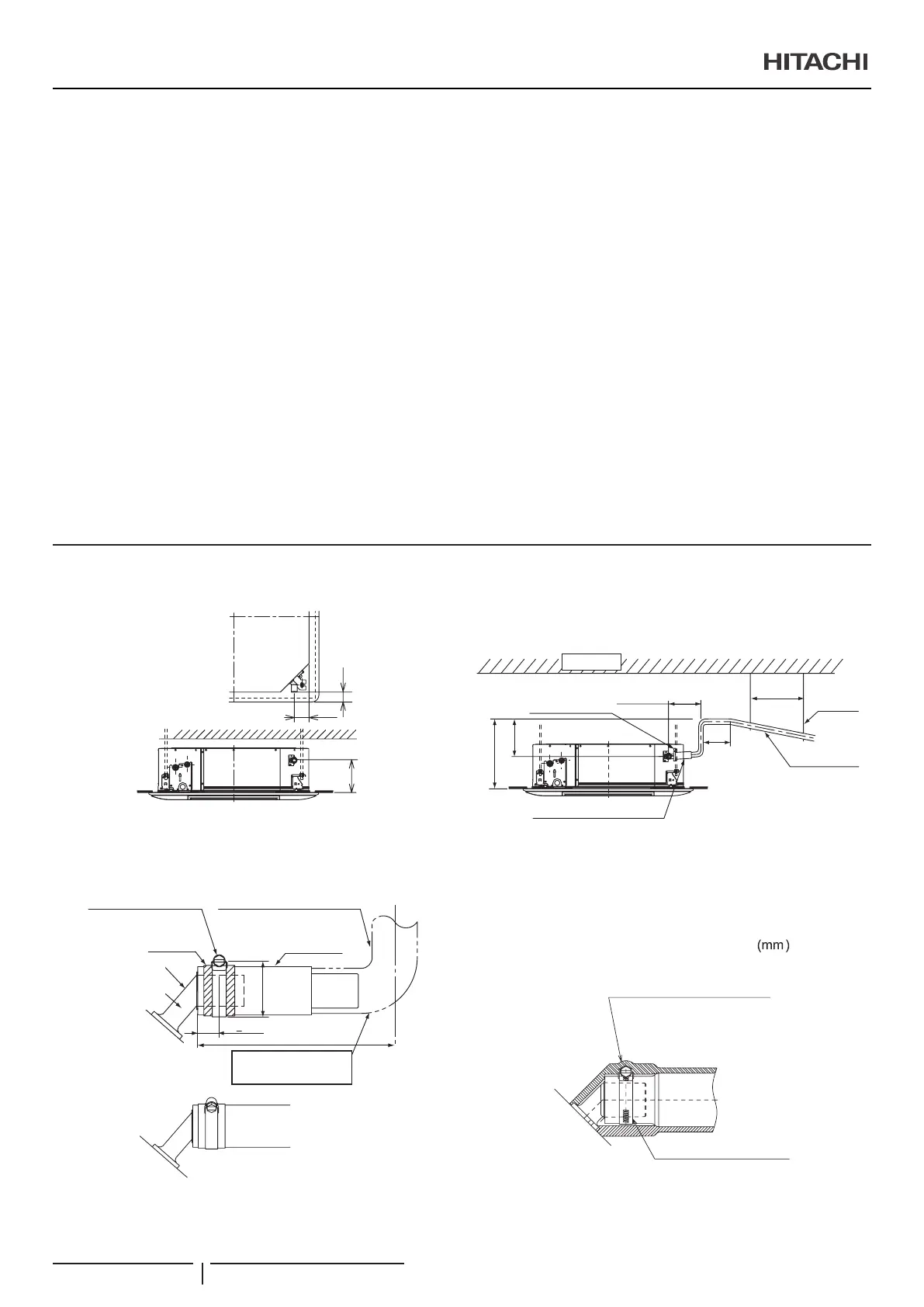

5.2 RACORD CONDUCTĂ DE DRENAJ
1 Mai jos se prezintă poziția racordului conductei de drenaj.
55
82
184
(mm)
2 Pregătiți o conductă de clorură de polivinil cu un diametru
exterior de 32mm.
3 Fixați tubul de furtunul de drenare cu un adeziv și brățara
furnizată din fabrică.
28mm
20
+
5mm
Colier pentru furtun (accesoriu)
Utilizați adeziv pe bază
de clorură de vinil
Cuplu de strângere:
3,0 - 3,5 Nm
Cot sau clorură de vinil VP25
(furnizat in situ)
Bandă de vinil
Conducta de
drenaj pentru
vericarea drenajului
(transparentă)
Furtun de drenare
(accesoriu)
Max. 300mm
4 Conducta de drenaj trebuie instalată cu o pantă
descendentă de 1% până la 4%.
5 a+b+c ≤ 1.100 mm
b
c ≤ 50mm
Plafon
Colier pentru
furtun (accesoriu)
a (max. 300 mm)
Furtun de drenare (accesoriu)
Piesă de
sprijin
1 - 1,5 m
1 % la 4 %
Pantă descendentă
Max. 850 mm
6 Nu aplicați forță excesivă asupra racordului conductei de
drenaj. deoarece ar putea cauza daune.
7 Nu utilizați un furtun de scurgere îndoit sau răsucit. Pentru a
preveni apariția scurgerilor de apă.
8 Izolați conducta de drenaj după conectarea furtunului de
drenare.
Colier pentru furtun (accesoriu)
Izolație (5T×270×270) (accesoriu)
Înfășurați complet furtunul de drenare
pentru a acoperi banda furtunului
? NOTĂ
Dacă există o distanță excesivă între racordul conductei de drenaj și
furtunul de drenare, adăugați un material de etanșare între cele două
părți pentru a se potrivi și a nu deforma furtunul de drenare.
CONDUCTĂ DE DRENAJ
PMML0547 rev.0 - 11/2020
