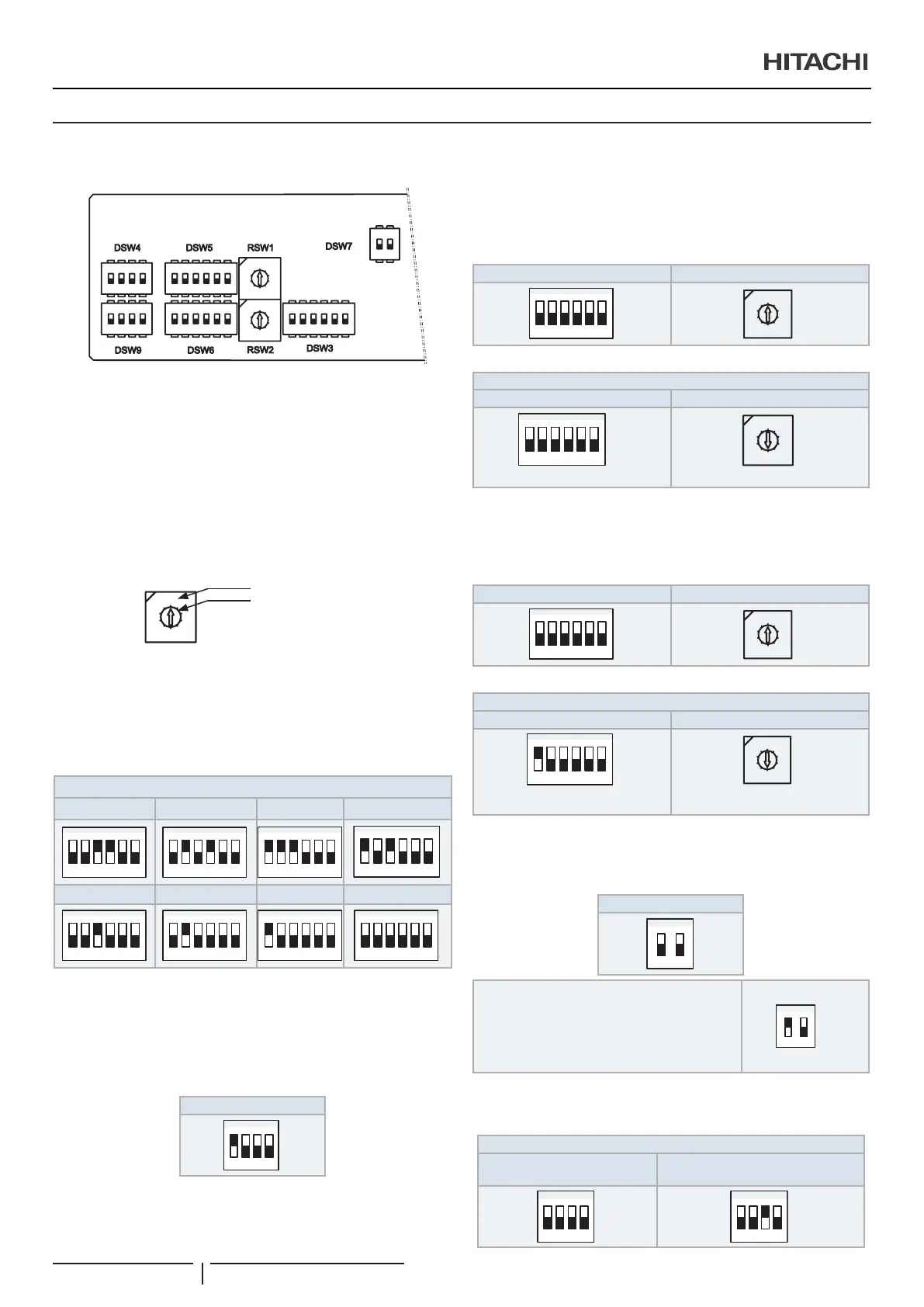

6.3 EINSTELLUNG DER DIP-SCHALTER
Anzahl und Position der Dip-Schalter
0
9
8
7
6
5
4
3
2
1
0
9
8
7
6
5
4
3
2
1
DSW4 DSW5
RSW2
DSW9
DSW6
RSW1
DSW3
DSW7
ON
ON
ON
ON
123456123456
123456
ON
1234
12
ON
1234
Werkseitige Einstellung
! VORSICHT
Vor der Einstellung von Dip-Schaltern muss die Stromversorgung aus-
geschaltet werden. Werden die Schalter bei eingeschalteter Stromver-
sorgung eingestellt, sind diese Einstellungen ungültig.
? HINWEIS
• Das Zeichen “n” gibt die Position der Dip-Schalter an. Die Abbildungen
zeigen die werkseitige oder nachträgliche Einstellung.
• Anzeigeposition der Drehschalter
0
9
8
7
6
5
4
3
2
1
Anzeige
Flachkopfschrauben-
dreher verwenden
DSW3: Einstellung des Leistungscodes
Einstellungen sind nicht erforderlich. Mit diesem Dip-Schalter
wird der Leistungscode eingestellt, der dem PS-Wert des
Innengerätes entspricht.
Werkseitige Einstellung:
DSW3
1,0 PS 1,5 PS 2,0 PS 2,5 PS
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
3,0 PS 4,0 PS 5,0 PS 6,0 PS
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
DSW4: Einstellung der Gerätemodell-Nr.
Einstellungen sind nicht erforderlich. Mit diesem Schalter
wird die Modellnummer eingestellt, die dem Innengerätetyp
entspricht.
Werkseitige Einstellung:
DSW4
1234
ON
DSW5 und RSW1: Einstellung der
Kühlkreislaufnr.
Das Einstellen ist erforderlich.
Werkseitige Einstellung:
DSW5 RSW1
1 2 3 4 5 6
ON
0
9
8
7
6
5
4
3
2
1
DSW5 und RSW1 können auf 63 gesetzt werden.
Bsp.: Einstellung 5 System
DSW5 RSW1
1 2 3 4 5 6
ON
Alle Pins sind auf OFF gestellt
0
9
8
7
6
5
4
3
2
1
Auf 5 stellen
DSW6 und RSW2: Einstellung der
Gerätenummer
Das Einstellen ist erforderlich.
Werkseitige Einstellung:
DSW6 RSW2
1 2 3 4 5 6
ON
0
9
8
7
6
5
4
3
2
1
DSW6 und RSW2 können auf 63 gesetzt werden
Bsp.: Einstellung Nr. 15
DSW6 RSW2
1 2 3 4 5 6
ON
PIN Nr. 1 ist auf ON
0
9
8
7
6
5
4
3
2
1
Auf 5 stellen
DSW7: Ersetzen der Sicherung
Einstellungen sind nicht erforderlich.
Werkseitige Einstellung:
DSW7
ON
Wird eine zu hohe Spannung an den
Anschluss 1,2 von TB2 angelegt, wird die
Sicherung (0,5) auf PCB ausgelöst. In solchen
Fällen korrigieren Sie zunächst die Kabel
an TB2, bevor Sie Nr. 1 einschalten (siehe
nebenstehende Abbildung).
12
ON
DSW9:
DSW9
Werkseitige Einstellung
Installation einer austrittsblende:
Silent Iconic
1234
1234
KABELANSCHLUSS
