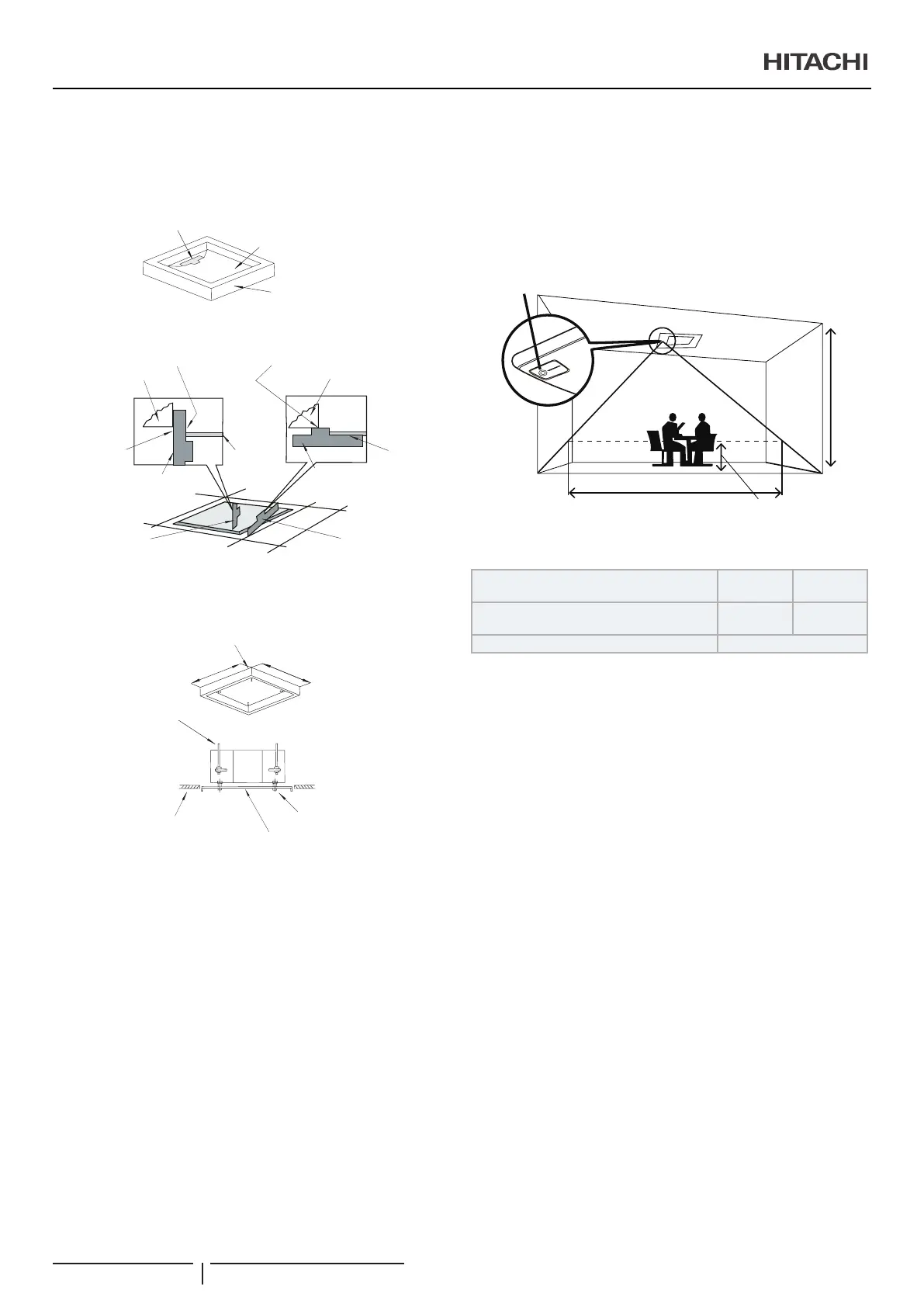

Ajustement de l’espace entre les unités
intérieures et l’ouverture du faux plafond
- Placez l'unité intérieure dans la bonne position à l'aide du
gabarit d’installation.
Échelle de contrôle de la dimen-
sion de l’ouverture
Gabarit papier pour l’installation
Emballage (carton ondulé)

Plafond muni de panneaux.
Unité intérieure
Fixez ce côté de l’échelle à l’intérieur de
l’ouverture du plafond
Fixez ce côté à l’échelle du côté
inférieur de l’unité
Unité intérieure
Fixez cette partie
de l’échelle au
panneau du
plafond
Échelle de contrôle
Vériez la hauteur
du plafond à chaque
angle de l'unité
Vériez les dimensions de
l'ouverture de chaque côté
de l'unité
Fixez ce côté de
l'échelle à l’extérieur
de l'unité
Panneau de
plafond
Échelle de contrôle

Plafond sans panneaux.
Gabarit papier pour
l’installation
Dimension de l'ouverture
Unité
Dimension de l'ouverture
Tige de suspension
Surface du plafond
Gabarit papier pour l’installation
Vis (M6)
• Serrez les écrous des supports de suspension après avoir
e󰀨ectué les ajustements. Appliquez de la COLLE FREIN sur
les boulons et écrous pour empêcher qu’ils ne se desserrent.
Si cela n’est pas fait, des bruits ou des vibrations pourraient
se produire et l'unité intérieure pourrait se desserrer.

Zone de détection du kit de détecteur de
mouvement PS-MSK2 (option), seulement comme
un accessoire pour le panneau de soufage
P-N23NA2
La zone de détection du détecteur de mouvement est a󰀩chée
dans la gure ci-dessous quand le détecteur de mouvement est
appliqué au panneau de soulage.
Ø
a
h
Détecteur de mouvement
Depuis la surface
du sol 0,8 m
Hauteur d’installation de l’unité
intérieure h (m)
2,7 3,2
Zone de détection du détecteur
de mouvement Øa (m)
Environ 7,0 Environ 8,8
Détection de mouvement Mouvement humain
? REMARQUE
Le détecteur de mouvement peut détecter une absence si l'unité inté-
rieure avec détecteur de mouvement est installée sur un plafond haut
(supérieur à 4 m) même si quelqu'un est dans la pièce.
INSTALLATION DE L'UNITE INTERIEURE
PMML0547 rev.0 - 11/2020
54
