Faux plafond
Unité intérieure
Plaque de
xation (unité
intérieure)
Vis longue
Panneau
d'angle
! ATTENTION
• Si vous ne serrez pas sufsamment les vis, voici ce qu'il risque de
se produire :
Fuite d’air
Écoulement
Condensation
• S’il reste un espace alors que les vis sont serrées au maximum, ré-
glez la hauteur de l’unité.
Ne laissez aucun espace
• Il est possible d’ajuster la hauteur de l’unité intérieure en introduisant
une clef à travers le réceptacle d’angle.
Clé
• Un réajustement trop important de la hauteur génère de la condensa-
tion au niveau du plateau d’évacuation.
• N’essayez pas de manipuler le déecteur à la main. Vous pourriez
endommager son mécanisme.

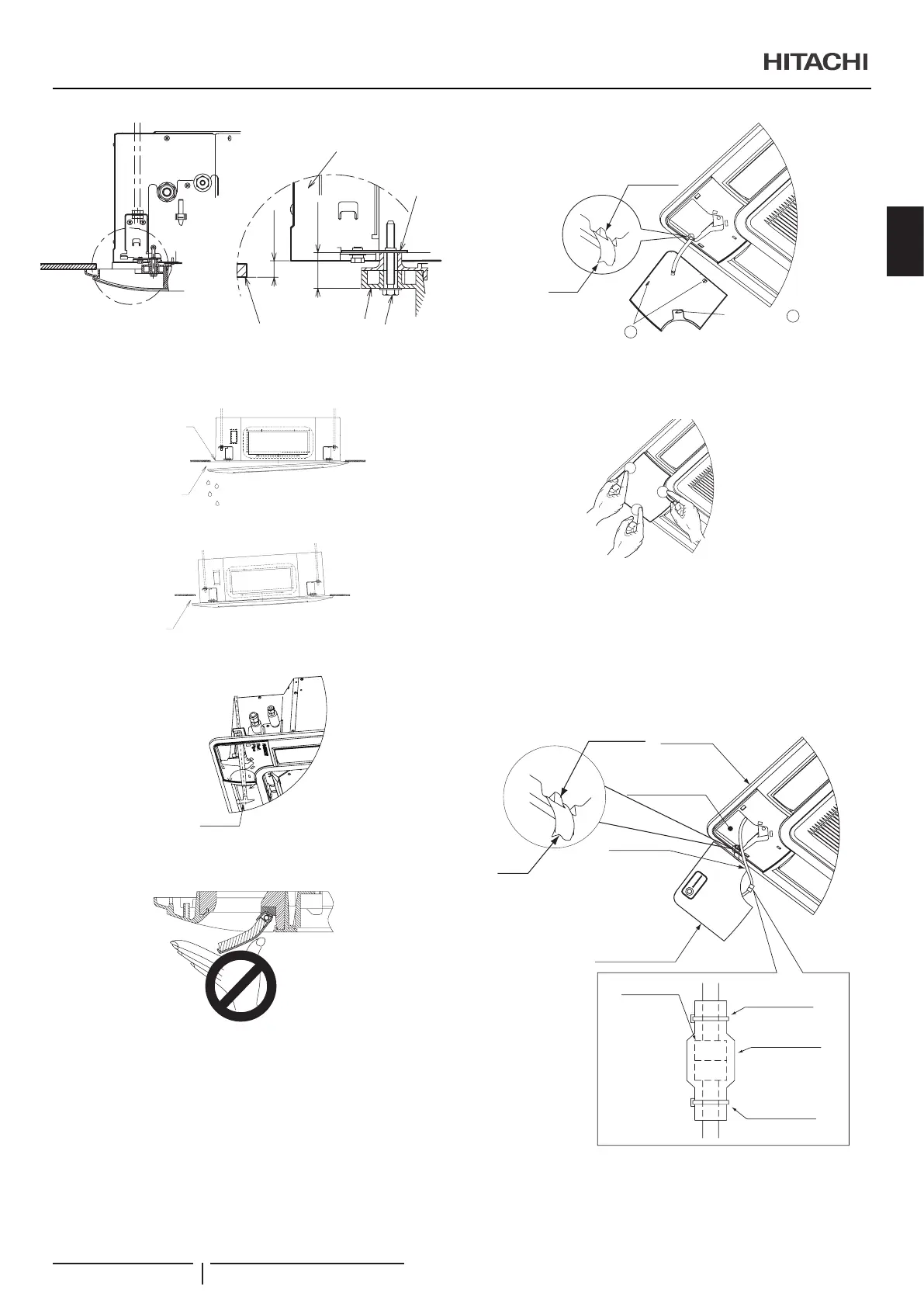

8.2.1 Fixation du couvercle de réceptacle
d'angle
Fixez les couvercles au réceptacle d'angle après avoir
complètement monté le panneau de sou󰀪age.
a. Accrochez l'attache à l'arrière du couvercle du réceptacle
d'angle sur la projection du panneau de sou󰀪age comme
indiqué.
A
B
Projection
Crochet de
xation
Collier
Crochet de
xation
b. Insérez et poussez les crochets de xation (2 éléments)
de Ⓐ au panneau de sou󰀪age et insérez et poussez
le crochet de xation (1 élément) de Ⓑ au panneau de
sou󰀪age.
B
A
A

Fixation du couvercle de réceptacle d’angle
avec le détecteur de mouvement PS-MSK2 sur le
panneau de soufage P-N23NA2
Le couvercle du réceptacle d'angle avec détecteur de
mouvement peut être attaché à n'importe quel angle.
Déterminez l'emplacement de xation à la demande de
l'utilisateur.
a. Connectez le câble relais (attaché au panneau de
sou󰀪age) à CN10 dans le co󰀨ret électrique.
Collier en
plastique
Panneau de
sou󰀪age
Réceptacle d’angle
Projection
Collier
Couvercle de réceptacle d'angle
avec détecteur de mouvement
Câble relais
Collier en
plastique
Panneau du
câblage
Connecteur
de relais
Faites passer le câble relais au couvercle du réceptacle
d'angle avec détecteur de mouvement via la partie supérieure
de la plaque de xation pour les unités intérieures. Réglez
une longueur de 100 mm à 200 mm de l'unité intérieure au
connecteur de relais.
INSTALLATION DU PANNEAU DE SOUFFLAGE: P-N23NA2
PMML0547 rev.0 - 11/2020
61
FR
