MODELL
(Btu/h)
statischer Druck
(Pa/in.wg)
0~100/0~0.4
18K
0~160/0~0.64
24K
0~160/0~0.64
30K~36K
0~160/0~0.64
42K~60K
0~50/0~0.2
9K
0~50/0~0.2
12K

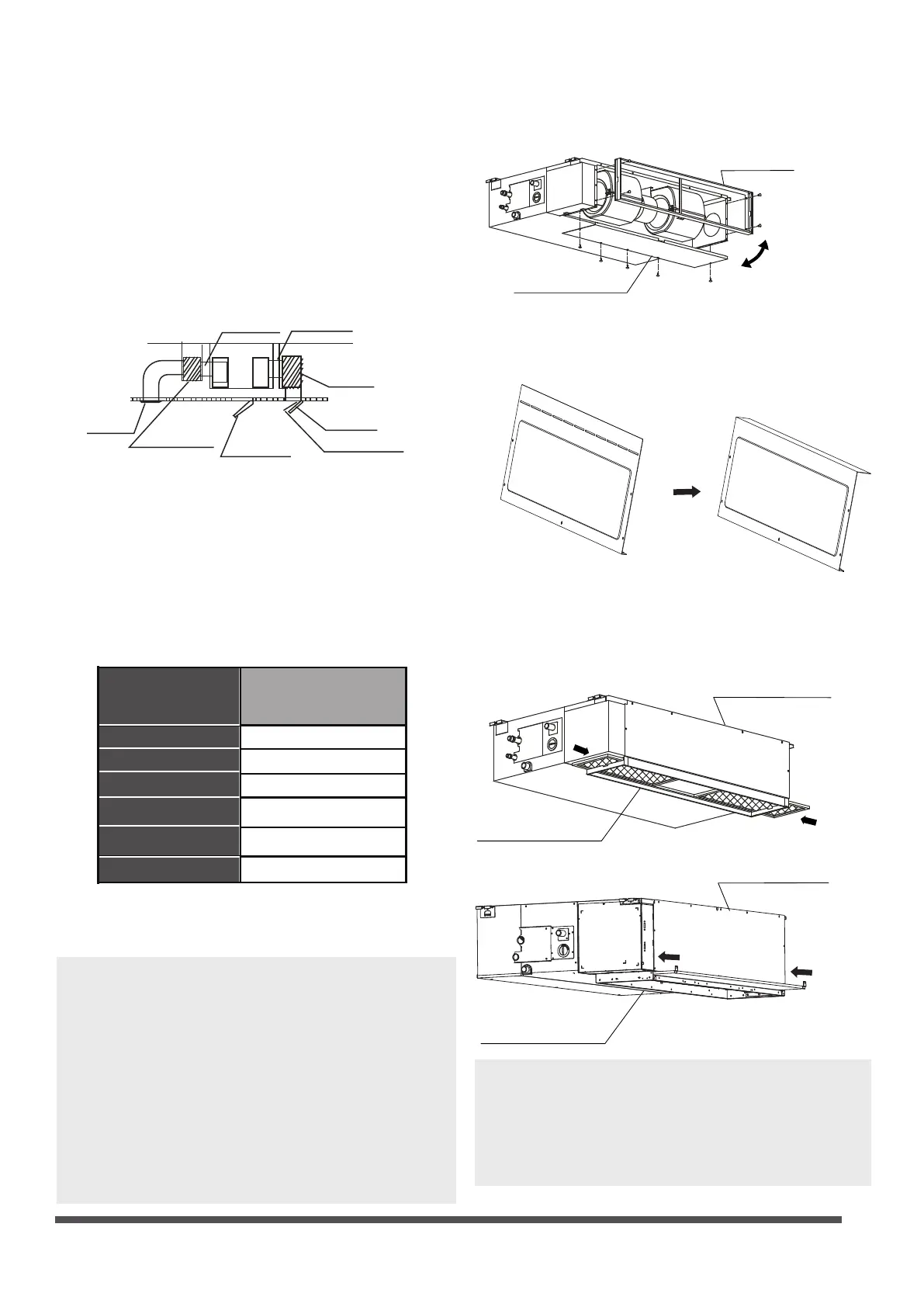

Schritt 4:Lufteinlassrichtung anpassen
(von der Rückseite zur Unterseite)
Schritt 3:Montierung der Rohre und Zubehörteile
HINWEIS:
1.
Stellen Sie keine schweren Gegenstände auf
die Raumlufteinheit.
HINWEIS:
Die Mindestlänge des Luftrohrs soll 1m
betragen und es soll mit Schrauben am
Lufteinlass befestigt werden (gilt für den
Lufteinlassfilter, der nicht verschraubt ist).
2.
Verwenden Sie beim Anschließen des Luftrohres
nicht brennbare Segeltuchverbindung, um
Vibrationen zu vermeiden.
3.
Um das Luftrohr muss Isolierschaum
gewickelt werden, um Kondensation zu
vermeiden. Wenn der Benutzer es braucht,
kann eine Schalldämmschicht zur
Geräuschreduzierung hinzugefügt werden.
1.
Nach der Größe des Lufteinlasses Installieren
Sie den Filter (optional).
5.
Bei der Installation der Raumlufteinheit
beachten Sie die folgende Anleitung zum
statischen Druck.
Ändern Sie den statischen Druck des
Lüftermotors entsprechend dem statischen
Druck des Außenluftrohres.
2.
Installieren Sie die Segeltuchverbindung
zwischen dem Hauptkörper und dem Rohr.
3.
Der Lufteinlass- und Luftauslassrohr sollen
weit genug voneinander entfernt sein, um
einen Kurzschluss zu vermeiden.
4.
Verbinden Sie das Rohr gemäß der
folgenden Abbildung an:
Segeltuchverbindung Segeltuchverbindung
Luftauslass
Isolationskabine
Isolationskabine
Inspektionsöffnung
Lufteinlass
Luftstaubfilter

Seite 22

1.
Nehmen Sie die L
üftungsplatte und den Flansch ab.
2.
Ändern Sie die Monterungslage der
Lüftungsplatte und des Lufteinlass-Flansches.
Lufteinlass-Flansch
Lüftungsplatte
3.
Installieren Sie den Filter in den Flansch, wie
in der Abbildung unten gezeigt.
HINWEIS: Alle Abbildungen in diesem
Handbuch dienen nur zur Demonstration.
Die von Ihnen gekaufte Klimaanlage kann
sich im Design leicht unterscheiden, aber
die Form ist ähnlich.
Lufteinlass-Flansch
Lüftungsplatte
Lufteinlass-Flansch
Lüftungsplatte
oder
Biegen Sie die hintere Lüftungsplatte um
90 Grad entlang der gestrichelten Linie,
um sie zu einer geneigten Lüftungsplatte
zu machen. (Einige Modelle)
