Pumpe

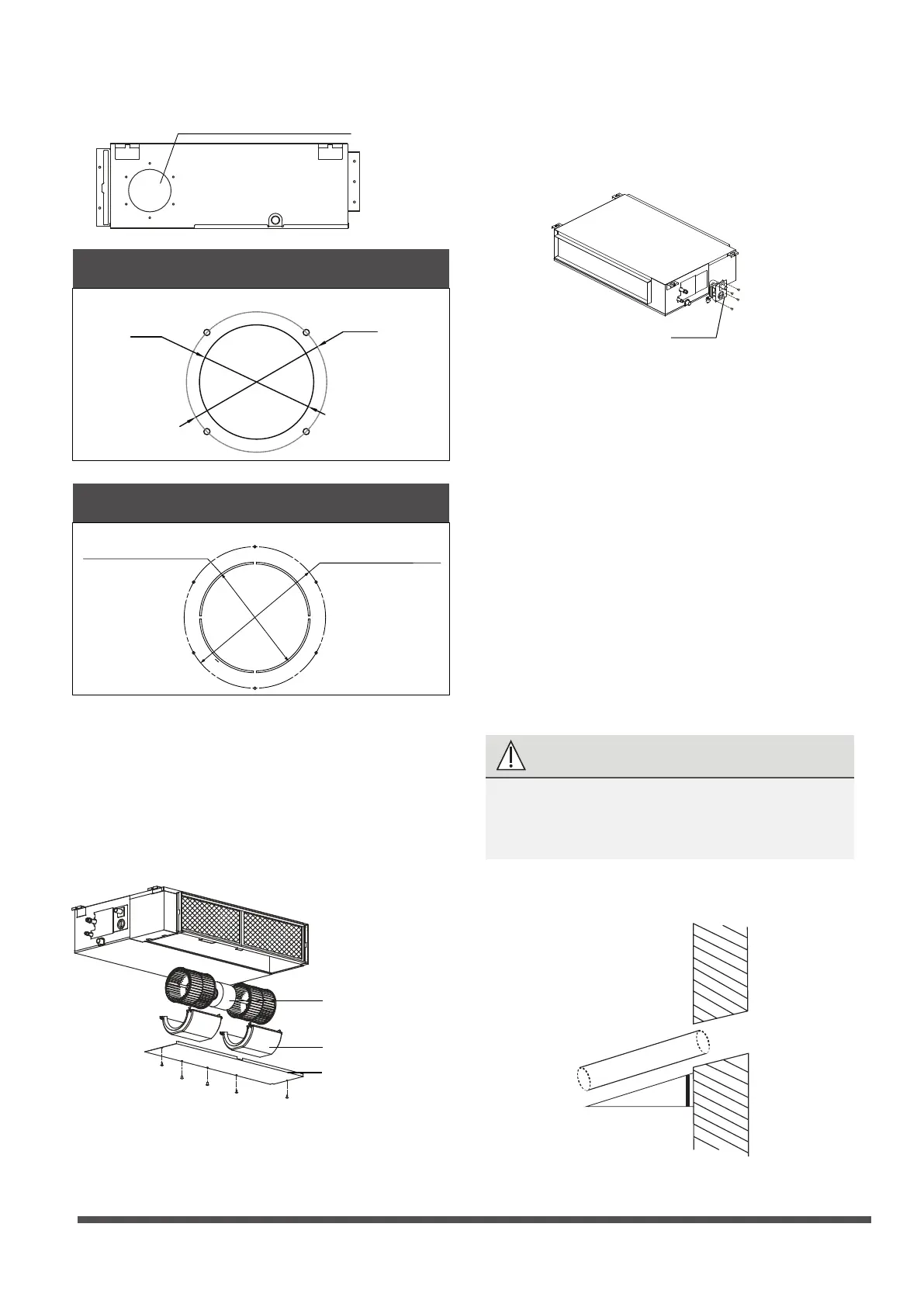

Schritt 7: Wandbohrloch für
Anschlussrohrleitungen erstellen
1.
Bestimmen Sie die Position des Wandlochs auf
der Grundlage der Position der
Außenbereichseinheit.
2.
Bohren Sie mit einem 65 mm (2,5 Zoll) oder
90 mm (3,54 Zoll) (je nach Modell) Kernbohrer
ein Loch in die Wand. Stellen Sie sicher, dass
das Bohrloch in einem leichten
Abwärtswinkel gebohrt wird, so dass sich das
äußere Ende des Bohrlochs etwa 12 mm (0,5
Zoll) unterhalb dem inneren Ende
befindet.Dadurch wird eine ordnungsgemäße
Wasserableitung gewährleistet.
3.
Legen Sie die Schutzwandmanschette in das
Loch.Dies schützt die Ränder des Lochs und
hilft bei der Abdichtung, wenn Sie den
Installationsvorgang abgeschlossen haben.
VORSICHT
Achten Sie beim Bohren des Wandlochs
darauf, Drähte, Leitungen und andere
empfindliche Komponenten zu vermeiden.
Wand
Innenbereich Außenbereich
≈ 12mm / 0.5 Zoll
Schritt 5: Installation von Frischluftkanälen
Abmessungen :
Kanalanschluss für Frischluft
Ø92mm(3.62”)
Ø113mm(4.45”)
MODLE
9-12
Ø125mm(4.92”)
Ø160mm(6.3”)
MODLE
18-60
Schritt 6: Wartung von Motor und Ablasspumpe
Wartung von Motoren:
Nehmen Sie die belüftete Platte ab.
Nehmen Sie das Gebläsegehäuse ab.
Nehmen Sie den Motor ab.
1.
2.
3.
(die hinterlüftete Platte wird als Beispiel verwendet)
Wartung der Pumpe:
Entfernen Sie vier Schrauben von der Ablasspumpe.
Trennen Sie den Netzstecker der Pumpe und
das Kabel des Wasserstandsschalters.
Trennen Sie die Pumpe.
1.
2.
3.
Motor
Gebläsegehäuse
Belüftete Platte
Seite 23
