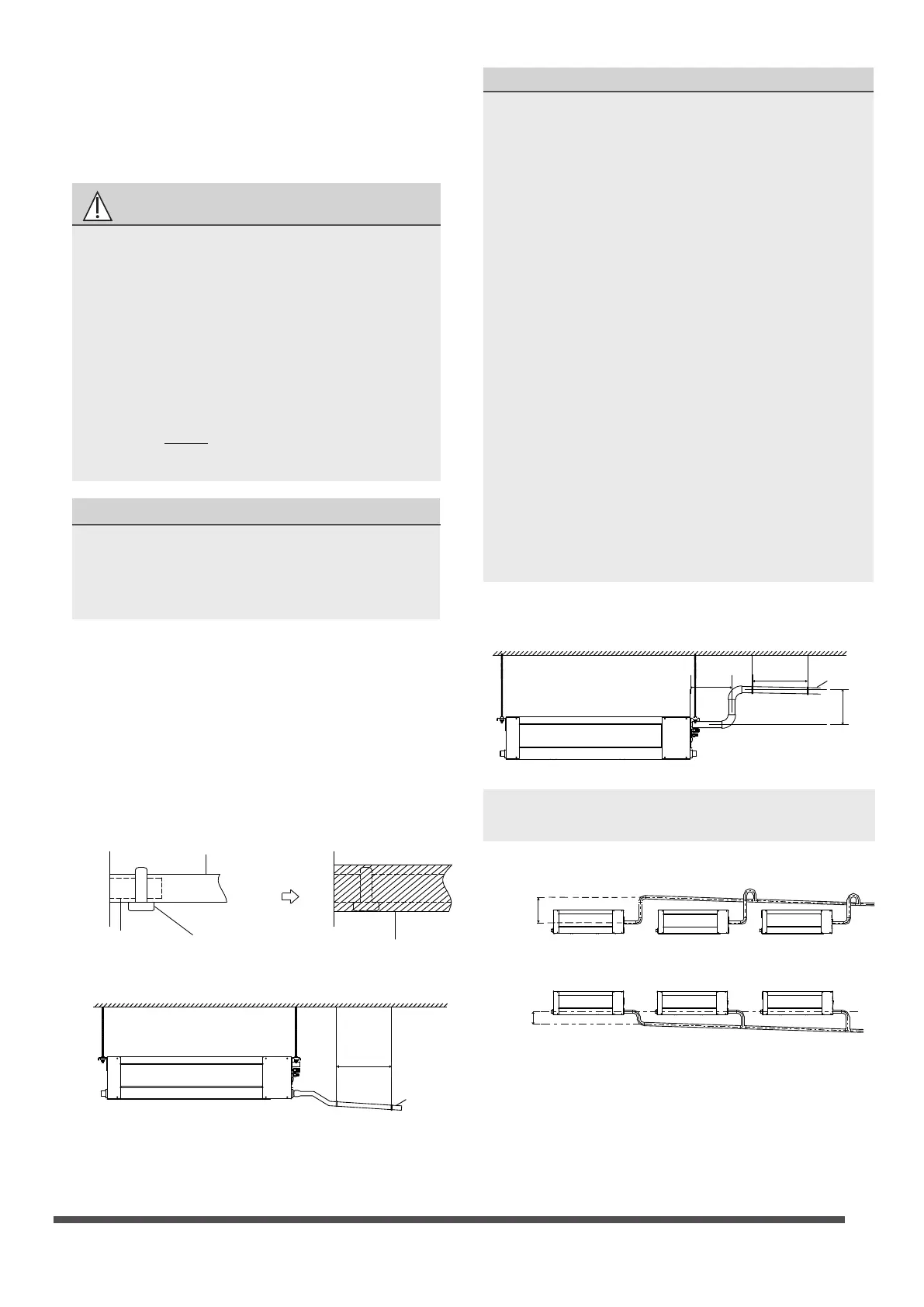

Schritt 8: Ablaufschlauch anschließen
Das Ablaufrohr dient zur Ableitung von Wasser
aus dem Gerät. Eine unsachgemäße Installation
kann zu Geräte- und Sachschäden führen.
VORSICHT
•
Isolieren Sie alle Rohrleitungen, um Kondensation zu
verhindern, die zu Wasserschäden führen könnte.
•
Wenn das Abflussrohr verbogen oder falsch
installiert ist, kann Wasser austreten und eine
Fehlfunktion des Wasserstandsschalters
verursachen.
•
Im HEIZMODUS gibt die Außenbereichseinheit
Wasser ab. Stellen Sie sicher, dass der
Ablaufschlauch an einer geeigneten Stelle
angebracht wird, um Wasserschäden und
Abrutschen zu vermeiden.
•
Ziehen Sie NICHT mit Gewalt am Abflussrohr.
Dadurch könnte die Verbindung unterbrochen
werden.
ANMERKUNG ZUM KAUF VON ROHREN
Für die Installation ist ein Polyethylenrohr
(Außendurchmesser = 3, 7- 3, 9 cm,
Innendurchmesser = 3, 2 cm) erforderlich, das in
Ihrem lokalen Hardware-Geschäft oder bei
Ihrem Händler erhältlich ist.
Installation eines Innenabflussrohrs
Installieren Sie das Abflussrohr wie in der
folgenden Abbildung dargestellt.
1.
2.
Anschluss für
Abflussrohr
Abflussschlauch
Rohrklemme
Isolierung
Decken Sie das Abflussrohr mit einer
Wärmeisolierung ab, um Kondensation und
Leckage zu verhindern.
Schließen Sie die Mündung des Ablaufschlauchs
an das Geräte-Auslassrohr an. Umhüllen Sie die
Schlauchmündung und klemmen Sie ihn mit einer
Rohrspange fest.
(39-59”)
1-1.5m1-1
Vorbeugen 1/50
Decke
(39-59”)
(7.9”)
<20cm
(21.7”)
<55cm
Vorbeugen 1/5
1-1.5m1-1
Abflussrohrinstallation für Geräte mit Pumpe
Ceiling
HINWEIS ZUR INSTALLATION VON ABFLUSSROHREN
•
Wenn Sie ein verlängertes Abflussrohr
verwenden, befestigen Sie den
Innenbereichsanschluss mit einem zusätzlichen
Schutzrohr. Dadurch wird verhindert, dass es
sich losreißen kann.
•
Das Abflussrohr sollte mit einem Gefälle von
mindestens 1/100 nach unten geneigt sein, um zu
verhindern, dass Wasser in die Klimaanlage
zurückfließt.
•
Um ein Durchhängen des Rohrs zu verhindern,
sollten alle Kabel im Abstand von 1-1,5 m
39-59") aufgehängt werden.
•
Falls sich der Auslass des Abflussrohrs oberhalb
des Pumpenanschlusses des Gehäuses befindet
verwenden Sie ein Hubrohr für den Abgasauslass
der Innenbereichseinheit. Das Hubrohr darf nicht
höher als 55 cm (21,7") von der Deckenplatte
installiert werden. Der Abstand zwischen dem
Gerät und dem Hubrohr muss weniger als 20 cm
(7,9") betragen. Eine unsachgemäße Installation
könnte dazu führen, dass Wasser in das Gerät
zurück fließt und dieses überflutet.
HINWEIS: Wenn Sie mehrere Abflussrohre
anschließen, installieren Sie die Rohre wie abgebildet.
•
Um Luftblasen zu vermeiden, halten Sie den
Ablaufschlauch waagerecht oder leicht gekachelt
(<75mm / 3")
≥10cm
(4”)
Geräte mit Pumpe
Geräte ohne Pumpe

Seite 24

0-55cm
(21.7”)
