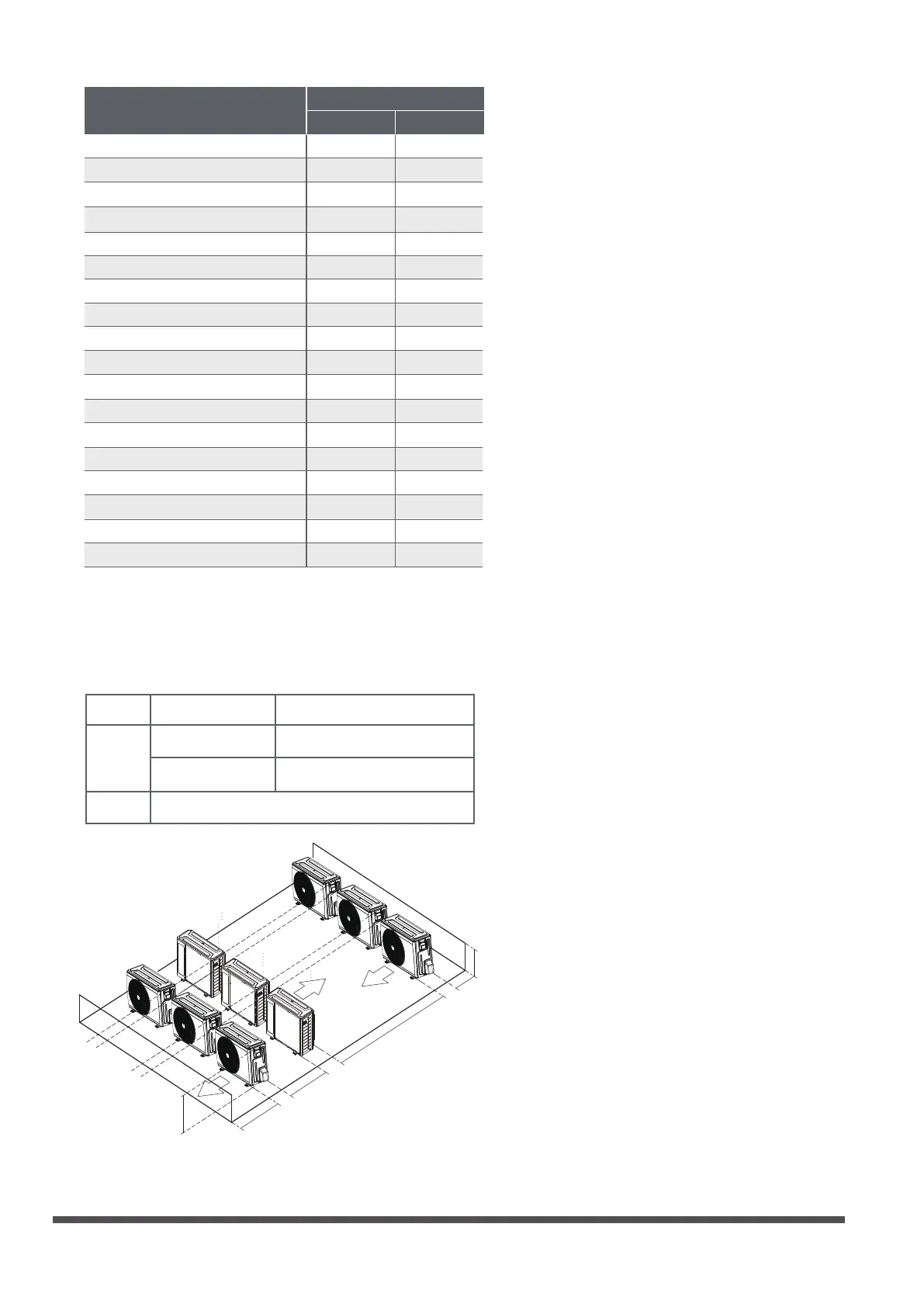

Seite 28

Abmessungen der
Außenbereichseinheit B X H X T
(Einheit: mm/Zoll)
Abstand A Abstand B
760x590x285 (29.9x23.2x11.2)
530 (20.85) 290 (11.4)
810x558x310 (31.9x22x12.2) 549 (21.6) 325 (12.8)
845x700x320 (33.27x27.5x12.6) 560 (22) 335 (13.2)
900x860x315 (35.4x33.85x12.4) 590 (23.2) 333 (13.1)
945x810x395 (37.2x31.9x15.55) 640 (25.2) 405 (15.95)
990x965x345 (38.98x38x13.58) 624 (24.58) 366 (14.4)
946x810x420 (37.24x31.9x16.53) 673 (26.5)
403 (15.87)
946x810x410 (37.24x31.9x16.14) 673 (26.5)
403 (15.87)
952x1333x410 (37.5x52.5x16.14) 634 (24.96)
404 (15.9)
952x1333x415 (37.5x52.5x16.34) 634 (24.96)
404 (15.9)
845x702x363 (33.27x27.6x14.3)
540 (21.26)
350 (13.8)
938x1369x392 (36.93x53.9x15.43) 634 (24.96) 404 (15.9)
900x1170x350 (35.4x46x13.8) 590 (23.2) 378 (14.88)
800x554x333 (31.5x21.8x13.1) 514 (20.24) 340 (13.39)
890x673x342 (35x26.5x13.46) 663 (26.1)
354 (13.94)
765x555x303 (30.1x21.8x11.9) 452 (17.8)
286(11.3)
805x554x330 (31.7x21.8x12.9) 511 (20.1)
317 (12.5)
770x555x300 (30.3x21.8x11.8) 487 (19.2)
298 (11.7)
L ≤ H
L ≤ 1/2H
L A
25 cm / 9,8" oder mehr
1/2H < L ≤ H
30 cm / 11,8" oder mehr
L > H
Kann nicht installiert werden
Reihenanlagen-Serien
Die Beziehungen zwischen H, A und L sind
wie folgt.
L
H
300 cm / 118" oder mehr
A
60 cm / 23.6”
oder mehr
150 cm / 59”
oder mehr
25 cm / 9,8"
oder mehr
Montage-Abmessungen
25 cm / 9,8"
oder mehr
