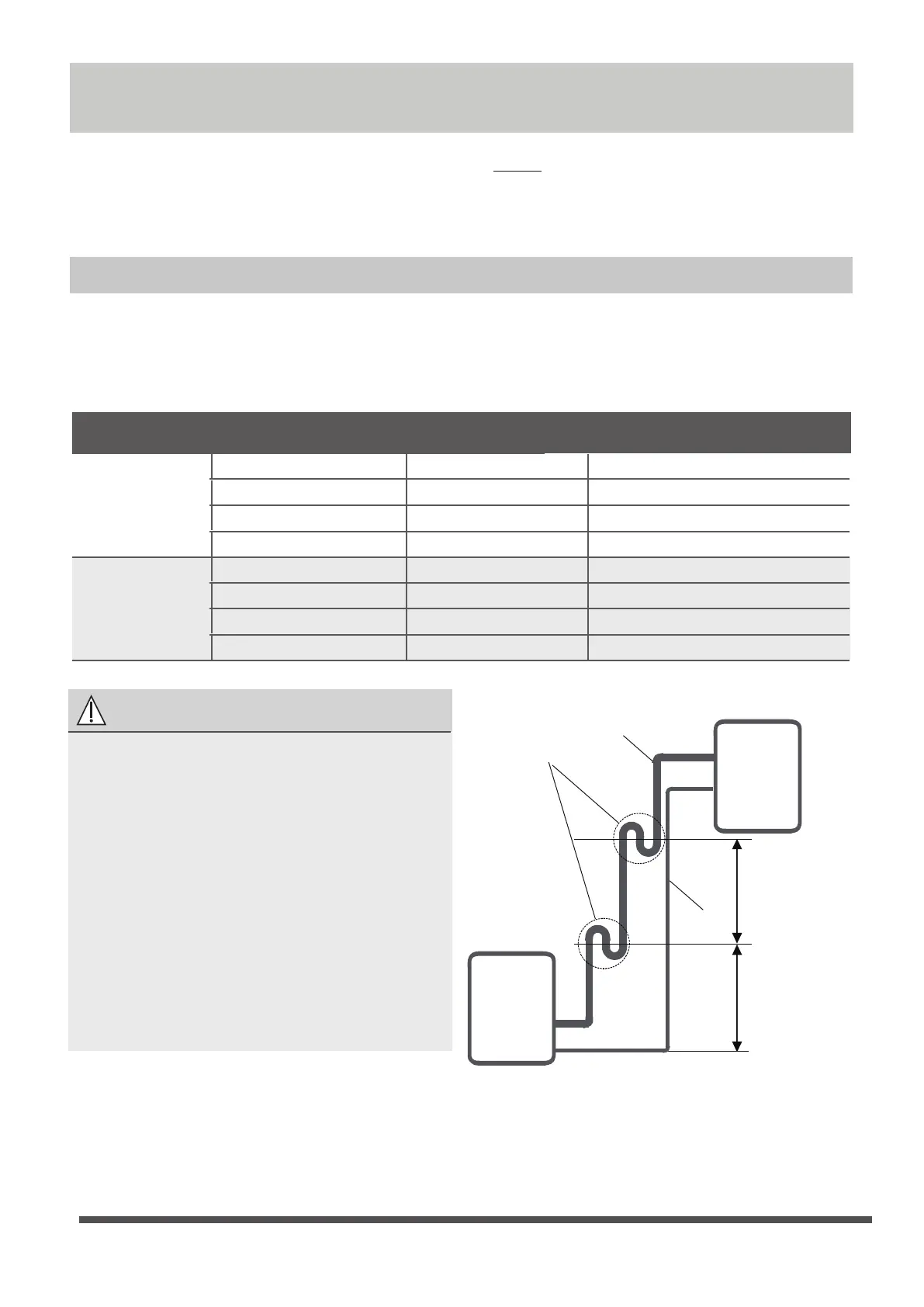

Kühlgas-Rohrleitungsanschluss

Seite 29

Anmerkung zur Rohrlänge
Lassen Sie beim Anschluss von Kühlmittelleitungen keine anderen Stoffe oder Gase außer dem
spezifizierten Kühlmittel in das Gerät eindringen. Das Vorhandensein anderer Gase oder
Substanzen verringert die Geräteleistung und kann einem ungewöhnlich hohen Druck im
Kältekreislauf verursachen. Dies kann Explosionen und Verletzungen verursachen.
Stellen Sie sicher, dass die Länge der Kühlgasleitung, die Anzahl der Bögen und die Fallhöhe
zwis
chen der Innenbereich- und Außenbereicheinheit den in der folgenden Tabelle
aufgeführten Anforderungen entspricht:
Die maximale Länge und Fallhöhe basierend auf den Modellen . (Einheit: mm/Zoll)
Typ des Modells Leistung (Btu/ Std) Rohrleitungslänge Maximale Fallhöhe
Nordamerika,
Australien und die
EU
Frequenzumwandl
ung des Split-Typs
<15K 25/82 10/32.8
≥15K - <24K 30/98.4 20/65.6
≥24K - <36K 50/164 25/82
≥36K - ≤60K 65/213 30/98.4
Anderer Split-Typ
12K 15/49 8/26
18K-24K 25/82 15/49
30K-36K 30/98.4 20/65.6
42K-60K 50/164 30/98.4
Ölabscheider
VORSICHT
Wenn Öl in den Kompressor der
Außenbereichseinheit zurückfließt, kann dies
eine Flüssigkeitsverdichtung oder eine
Beinträchtigung der Ölrückführung
verursachen.
Ölabscheider in den aufsteigenden
Gasleitungen können dies verhindern.
Ein Ölabscheider sollte alle 6 m (20 ft) der
vertikalen Saugleitungssteigleitung installiert
werden (＜36000Btu/h Einheit).
Ein Ölabscheider sollte alle 10 m (32,8 ft) der
vertikalen Saugleitungssteigleitung installiert
werden (≥36000Btu/h Einheit).
6m/20ft
(＜36000Btu/h
Einheit)
10m/32,8Fuss
(≥36000Btu/h
Einheit)
6m/20ft
(＜36000Btu/h
Einheit)
10m/32,8Fuss
(≥36000Btu/h
Einheit)
Innenbereichsgerät/
Außenbereicheinhei
Innenbereichseinheit/
Außenbereichseinheit
Ölabscheider
Gasrohrleitungen
Flüssigkeits-
Rohrleitungen
