LESEN SIE DIESE VORSCHRIFTEN, BEVOR SIE
ELEKTRISCHE ARBEITEN DURCHFÜHREN
Verkabelung
Seite 32

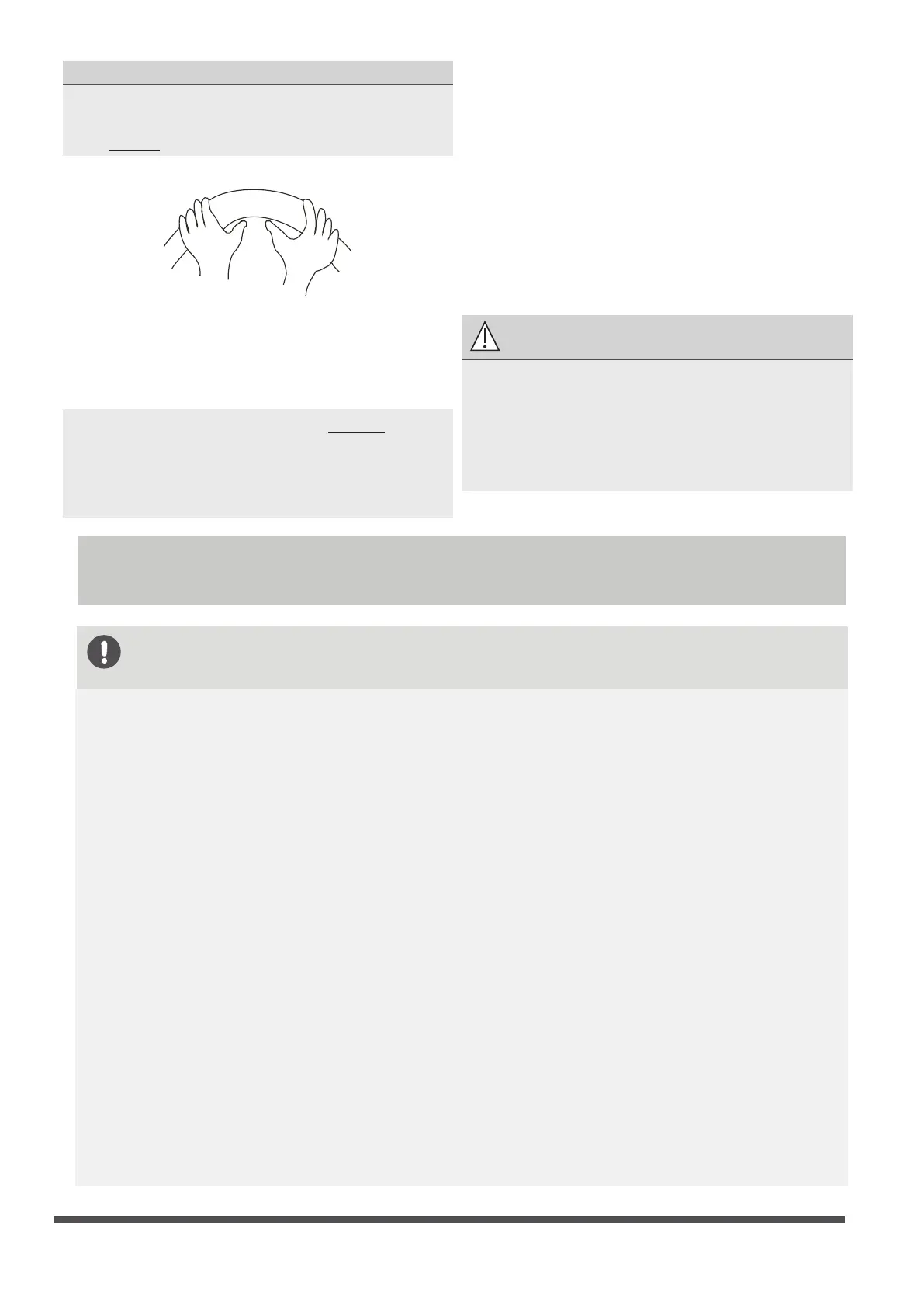

HINWEIS ZUM MINIMALEN BIEGERADIUS
Biegen Sie das Rohr in der Mitte vorsichtig gemäß
dem untenstehenden Diagramm. Biegen Sie das
Rohr NICHT mehr als 90° oder mehr als 3 Mal.
Biegen Sie das Rohr mit dem Daumen
Mindestradius 10cm (3,9")
6.
Nachdem Sie die Kupferrohre an die
Innenbereichseinheit angeschlossen haben,
wickeln Sie das Stromkabel, das Signalkabel und
die Rohrleitungen mit Klebeband zusammen.
HINWEIS: Das Signalkabeldarf NICHT mit
anderen Kabeln verflochten werden. Beim
Bündeln dieser Elemente darf das
Signalkabel nicht mit anderen Leitungen
verschlungen oder gekreuzt werden.
7.
Fädeln Sie diese Rohrleitung durch die
Wand und schließen Sie sie an die
Außenbereichseinheit an.
8.
Isolieren Sie alle Rohrleitungen,
einschließlich der Ventile der
Außenbereichseinheit.
9.
Öffnen Sie die Absperrventile der
Außenbereichseinheit, um den Durchfluss
des Kühlgases zwischen den Innen- und
Außenbereichseinheiten zu starten.
VORSICHT
Prüfen Sie nach Abschluss der
Installationsarbeiten, ob kein Kühlgas austritt.
Bei einem Kühlgasleck muss der Bereich sofort
gelüftet und das System entleert werden (siehe
Abschnitt Entlüftung in diesem Handbuch).
1.
Die gesamte Verkabelung muss den örtlichen und inländischen Elektrogesetzen und -
Vorschriften entsprechen und muss von einem lizenzierten Elektriker installiert werden.
Alle elektrischen Anschlüsse müssen gemäß dem elektrischen Anschlussplan vorgenommen
werden, der sich auf den Abdeckungen der Innen- und Außenbereichseinheiten befindet.
Falls ein schwerwiegendes Sicherheitsproblem mit der Stromversorgung auftritt, stellen Sie die
Arbeit sofort ein. Erklären Sie dem Kunden Ihre Gründe und weigern Sie sich, das Gerät zu
installieren, bis das Sicherheitsproblem ordnungsgemäß beheben ist.
Die Netzspannung sollte innerhalb von 90-110% der Nennspannung liegen. Eine unzureichende
Stromversorgung kann zu Fehlfunktionen, Stromschlägen oder Bränden führen.
Wenn der Strom an eine feste Verkabelung angeschlossen wird, sollten ein
Überspannungsschutz und ein Hauptschalter installiert werden.
Wenn die Stromversorgung an eine feste Verkabelung angeschlossen wird, muss ein Schalter
oder Leistungsschalter, der alle Pole trennt und einen Kontaktabstand von mindestens 1/8 Zoll (3
mm) hat, in die feste Verkabelung eingebaut werden. Der qualifizierte Techniker muss einen
zugelassenen Schutzschalter oder Schalter verwenden.
Schließen Sie das Gerät nur an einen einzelnen Zweigstromkreis-Stromanschluss an. Schließen
Sie kein anderes Gerät an diesen Stromanschluss an.
Stellen Sie sicher, dass die Klimaanlage ordnungsgemäß geerdet ist.
Jeder Kabel muss fest verbunden sein. Eine lose Verkabelung kann zur Überhitzung des
Terminals führen, was eine Fehlfunktion des Produkts und möglicherweise einen Brand zur Folge
hat.
Achten Sie darauf, dass die Kabel die Kühlgasleitungen, den Kompressor oder andere bewegliche
Teile innerhalb des Geräts nicht berühren oder an ihnen anliegen.
Wenn das Gerät über eine elektrische Zusatzheizung verfügt, muss diese mindestens 1 Meter (40
Zoll) von den brennbaren Materialien entfernt installiert werden.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
