WARNUNG
HINWEIS ZUM LUFTSCHALTER
Wenn die maximale Spannung der
Klimaanlage mehr als 16A beträgt, muss ein
Luftschalter oder ein Leckschutzschalter mit
Schutzvorrichtung verwendet werden (separat
erhältlich) .
Wenn die maximale Spannung der
Klimaanlage weniger als 16A beträgt, muss
das Netzkabel der Klimaanlage mit einem
Stecker (separat erhältlich) ausgestattet sein.
In Nordamerika sollte das Gerät gemäß den
NEC- und CEC-Anforderungen verKabelet
werden.
12.
Um einen Stromschlag zu vermeiden,
berühren Sie die elektrischen
Komponenten niemals kurz nach dem
Ausschalten der Stromversorgung. Warten
Sie nach dem Ausschalten immer 10
Minuten oder länger, bevor Sie die
elektrischen Komponenten berühren.
Achten Sie darauf, dass Sie Ihre elektrische
Verkabelung nicht mit Ihrer
Signalverkabelung kreuzen. Dies kann zu
Verzerrungen und Störungen führen.
Das Gerät muss an den
Hauptstromanschluss angeschlossen
werden. Normalerweise muss das Netzteil
eine Impedanz von 32 Ohm aufweisen.
Keine anderen Geräte sollten an denselben
Stromkreis angeschlossen werden.
Schließen Sie die Außenleitungen an, bevor
Sie die Innenleitungen anschließen.
HINWEIS: Die Cographen dienen nur zu
Erklärungszwecken. Ihre Maschine kann
ein anderes design aufweisen. Die
tatsächliche Form ist maßgebend.

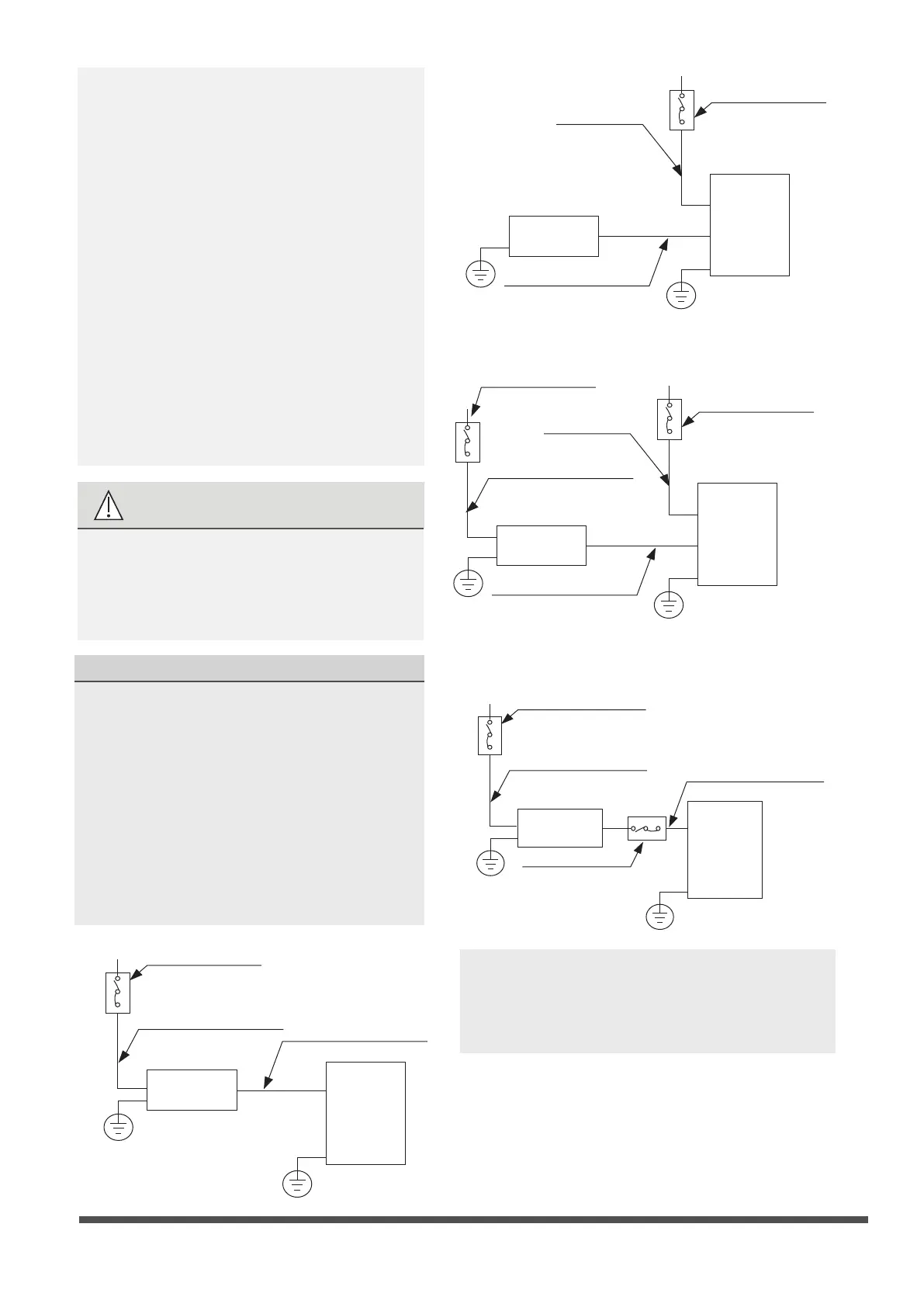

Innenbereich
seinheit
Außenbereich
einheit
Luftschalter
(separat erhältlich)
Luftschalter
(separat erhältlich)
Spannungskabel der
Innenbereichseinheit
Verbindungskabel für den
Innen- und Außenbereich
(separat erhältlich)
Innenbereich
seinheit
Außenbereichei
nheit
Luftschalter
(separat erhältlich)
Verbindungskabel für den
Innen- und Außenbereich
(separat erhältlich)
Leistungskabel der
Außenbereichseinheit
Leistungskabel der
Außenbereichseinheit
Innenbereich
seinheit
Außenbereich
einheit
Luftschalter
(separat erhältlich)
Spannungskabel der
Innenbereichseinheit
Verbindungskabel für den
Innen- und Außenbereich
(separat erhältlich)
(A)
(B)
(C)
Innenbereic
hseinheit
Außenbereich
einheit
(Nur für Nordamerika)
Luftschalter
(separat erhältlich)
Luftschalter
(separat erhältlich)
Verbindungskabel für den
Innen- und Außenbereich
(separat erhältlich)
Leistungskabel der
Außenbereichseinheit
(D)
SCHALTEN SIE DIE
HAUPTSTROMVERSORGUNG DES
SYSTEMS AUS, BEVOR SIE
ELEKTRISCHE ODER
VERKABELUNGSARBEITEN
DURCHFÜHREN.
