Entfernen Sie die Isolierung von den Enden.
b.
Entfernen Sie mit Abisolierern den
Gummimantel von beiden Enden des
Signalkabels, um etwa 15 cm (5,9") des
Kabelst freizulegen.
c.
d.
HINWEIS: Halten Sie sich beim Anschließen
der Drähte strikt an den Schaltplan, der sich
im Deckel des Schaltkastens befindet.
HINWEIS: In Nordamerika wählen Sie den
Kabeltyp entsprechend den örtlichen
elektrischen Vorschriften und Bestimmungen.
2.
Entfernen Sie die elektrische Abdeckung der
Außenbereichseinheit. Wenn die
Außenbereichseinheit nicht abgedeckt ist,
nehmen Sie die Schrauben vom Wartungsbrett
ab und entfernen Sie das Schutzbrett.

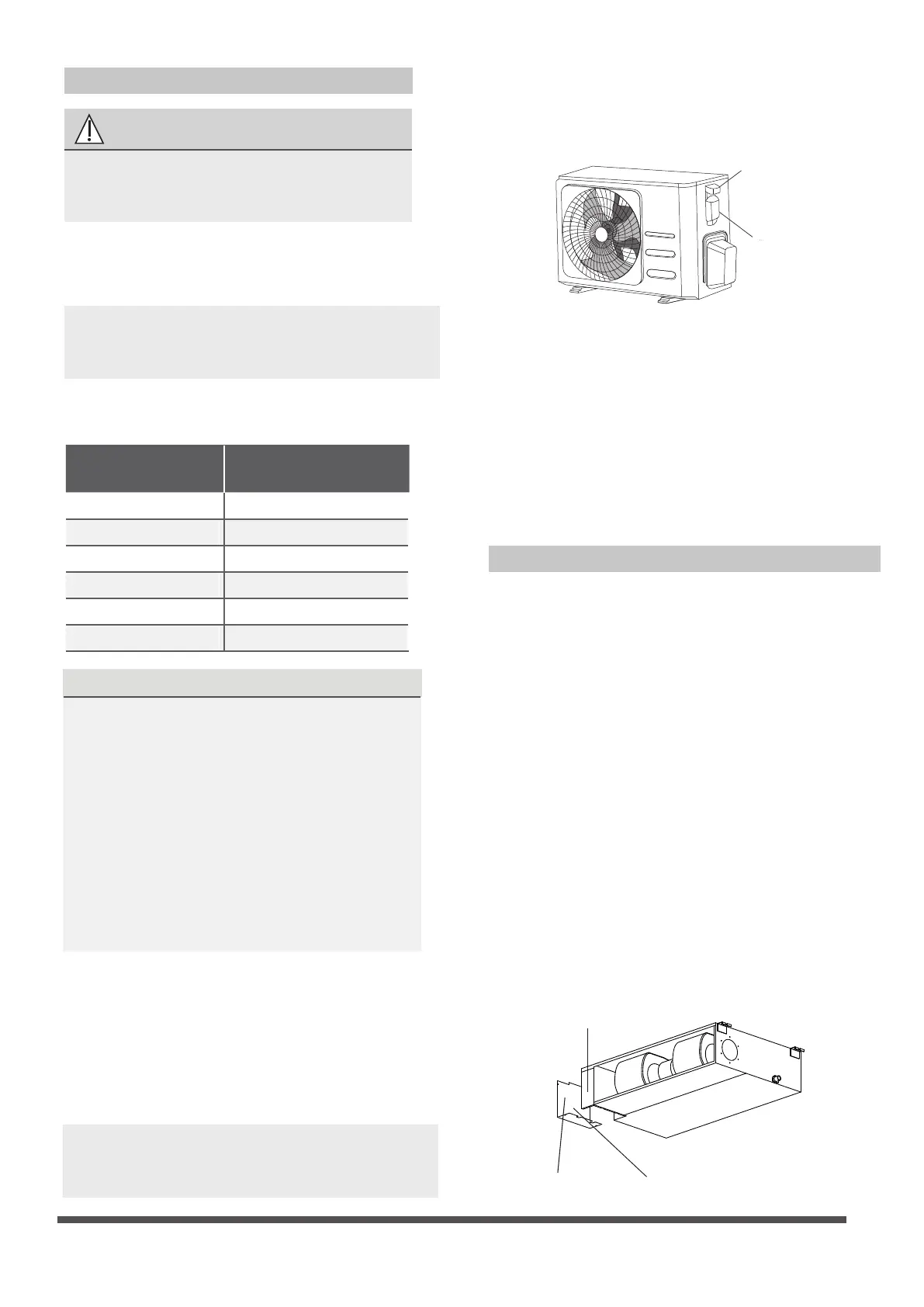

Verkabelung der Außenbereichseinheit
WARNUNG
Schalten Sie die Hauptstromversorgung
des Systems aus, bevor Sie elektrische
oder Verkablungsarbeiten durchführen.
1.
Bereiten Sie das Kabel für den Anschluss vor
a.
Sie müssen zunächst die korrekte
Kabelgröße auswählen. Stellen Sie sicher,
dass Sie H07RN-F-Kabel verwenden.
Abdeckung
Schraube
Verkabelung von Innenbereichseinheiten
3.
Schließen Sie die U-Stecker an die Klemmen an.
Stimmen Sie die Farben/Beschriftungen der
Kabel mit den Beschriftungen auf dem
Klemmenblock ab. Schrauben Sie den U-Bügel
jedes Kabels fest an die entsprechende Klemme.
4.
K
l
em
m
en
Sie das Kabel mit d
er
Kabelklemme fest.
5.
Isolieren Sie nicht verwendete Drähte mit
Isolierband Halten Sie sie von elektrischen
oder metallischen Teilen fern.
6.
Bringen Sie die Abdeckung des elektrischen
Schaltkastens wieder an.
1.
Bereiten Sie das Kabel für den Anschluss vor.
a.
Entfernen Sie mit Hilfe von Kabel-
Abisolierern den Gummimantel von
beiden Enden des Signalkabels, um etwa
15 cm (5,9") des Kabels
freizulegen.
b.
Isolieren Sie die Enden der Kabel ab.
c.
Crimpen Sie die U-Stecker mit einer Kabel-
Crimpzange an die Enden der Kabel.
2.
Entfernen Sie die Abdeckung des elektrischen
Schaltkastens Ihrer Innenbereichseinheit.
3.
Schließen Sie die U-Stecker an die Klemmen
an. Stimmen Sie die Farben/Beschriftungen
der Drähte mit den Beschriftungen auf dem
Klemmenblock ab. Schrauben Sie den U-
Bügel jedes Drahtes fest an die
entsprechende Klemme. Siehe
Seriennummer und Anschlussplan auf dem
Deckel des elektrischen Schaltkastens.
KabelanschlussschemaAnschlussschema
Kontrollkästchen
Seite 34
Mindestquerschnittsfläche von Leistungs-
und Signalkabeln (zur Referenz)
Nennstrom des
Geräts (A)
Nenn-Querschnittsfläche
(mm²)
> 3 und ≤ 6
0.75
> 6 und ≤ 10
1
> 10 und ≤ 16
1.5
> 16 und ≤ 25
2.5
> 25 und ≤ 32
4
> 32 und ≤ 40
6
WÄHLEN SIE DIE KORREKTE KABELGRÖSSE
Die Größe des benötigten
Stromversorgungskabels, Signalkabels, der
Sicherung und des Schalters wird aufgrund der
maximalen Spannung des Geräts bestimmt. Die
maximale Spannung ist auf dem Typenschild an
der Seitenwand des Geräts angegeben. Anhand
dieses Typenschilds können Sie das korrekte
Kabel, die richtige Sicherung oder den richtigen
Schalter auswählen.
HINWEIS: In Nordamerika wählen Sie bitte die
korrekte Kabelgröße entsprechend der auf dem
Typenschild des Geräts angegebenen
Mindestschaltstrombelastbarkeit.
Crimpen Sie mit einer Kabel-
Crimpzange U-Stecker an den Enden.
