Magnetring (falls mitgeliefert und mit dem
Zubehör verpackt)
1 2 3
Führen Sie den Riemen
durch die Öffnung des
Magnetrings, um ihn am
Kabel zu befestigen

Seite 35

4.
Klemmen Sie das Kabel mit der Kabelklemme
fest. Das Kabel darf nicht lose sein oder an den
U-Steckern ziehen.
5.
Bringen Sie die Abdeckung des Schaltkastens
wieder an.

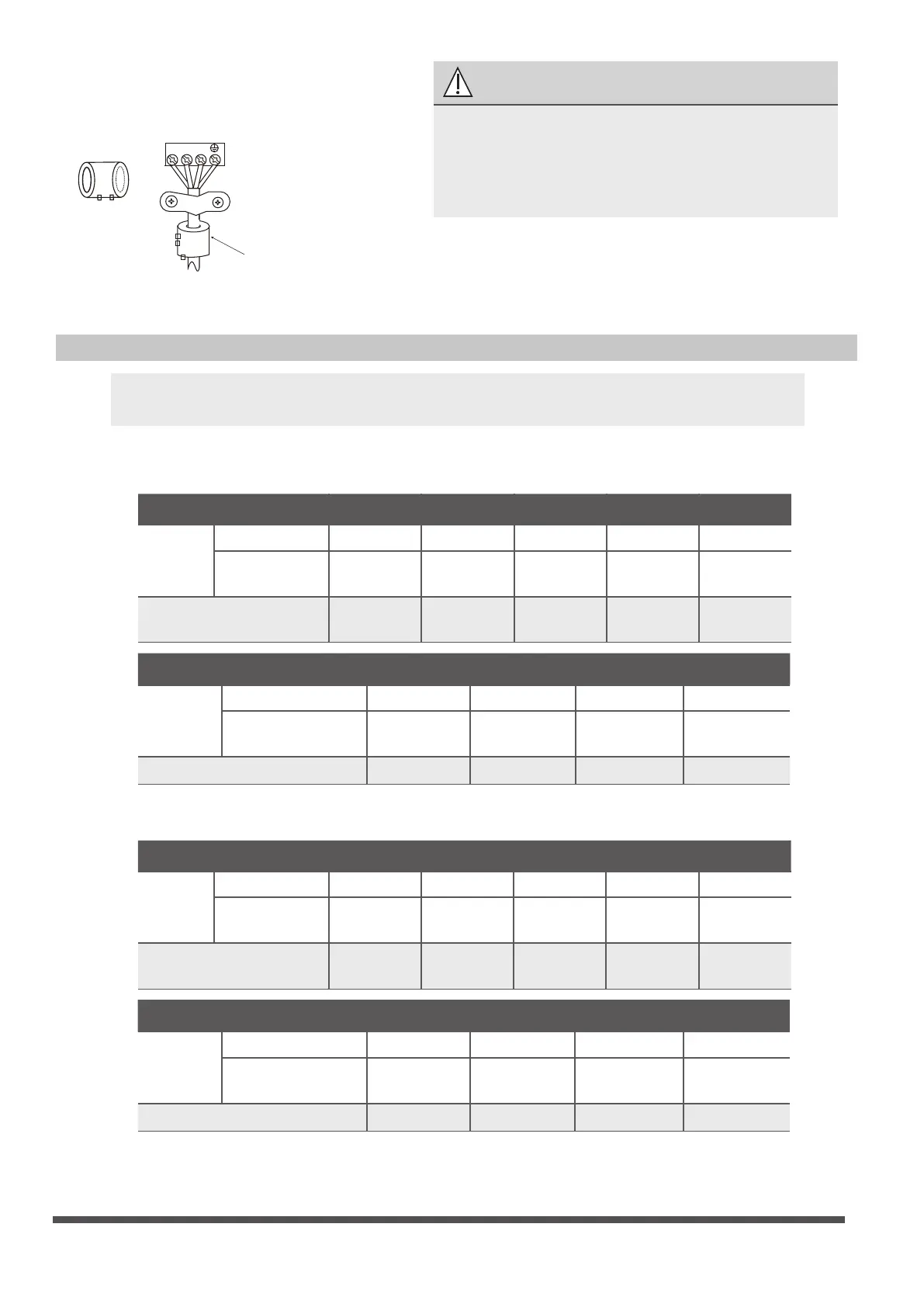

Leistungsspezifikationen (Nicht anwendbar für Nordamerika)
HINWEIS: Für Sicherungsautomaten/Sicherungen der elektrischen Zusatzheizung
müssen mehr als 10 A hinzufügt werden.
Spezifikationen der Stromversorgung für Innenbereiche
MODEL (Btu/Std) ≤18K 19K~24K
25K~36K 37K~48K
49K~60K
SPANN
UNG
Phasen
1 Phasen 1 Phasen 1 Phasen 1 Phasen 1 Phasen
VOLT
VOLT
VOLT
VOLT
208-240V 208-240V 208-240V 208-240V 208-240V
SCHUTZSCHALTER/
SICHERUNG(A)
25/20 32/25 50/40 70/55 70/60
Modell (Btu/Std)
≤36K 37K~60K ≤36K 37K~60K
SPANN
UNG
Phasen
3 Phasen 3 Phasen 3 Phasen 3 Phasen
380-420V 380-420V 208-240V 208-240V
SCHUTZSCHALTER/ SICHERUNG(A)
25/20 32/25 32/25 45/35
Modell (Btu/Std) ≤18K 19K~24K 25K~36K 37K~48K
49K~60K
SPANN
UNG
Phasen
1 Phasen 1 Phasen 1 Phasen 1 Phasen 1 Phasen
208-240V 208-240V 208-240V 208-240V 208-240V
SCHUTZSCHALTER/
S
ICHERUNG(A)
25/20 32/25 50/40 70/55 70/60
≤36K 37K~60K ≤36K 37K~60K
SPANN
UNG
Phasen
3 Phasen 3 Phasen 3 Phasen 3 Phasen
380-420V 380-420V 208-240V 208-240V
SCHUTZSCHALTER/ SICHERUNG(A)
25/20 32/25 32/25 45/35
Spezifikationen der Stromversorgung für Außenbereiche
VORSICHT
•
Beim Anschließen der Kabel halten Sie sich bitte
strikt an den Schaltplan.
•
Der Kühlmittelkreislauf kann sich stark
erhitzen. Halten Sie das Verbindungskabel
vom Kupferrohr fern.
Modell (Btu/Std)
