31
10.4 Komunikacja RS485 Slave, Modbus RTU zfalownikami Danfoss FC51
Adres strony www dla uzyskania dokumentacji technicznej falowników rmy Danfoss
http://www.danfoss.com/poland/businessareas/drivessolutions/frequency+converters/vlt+micro+drive.htm

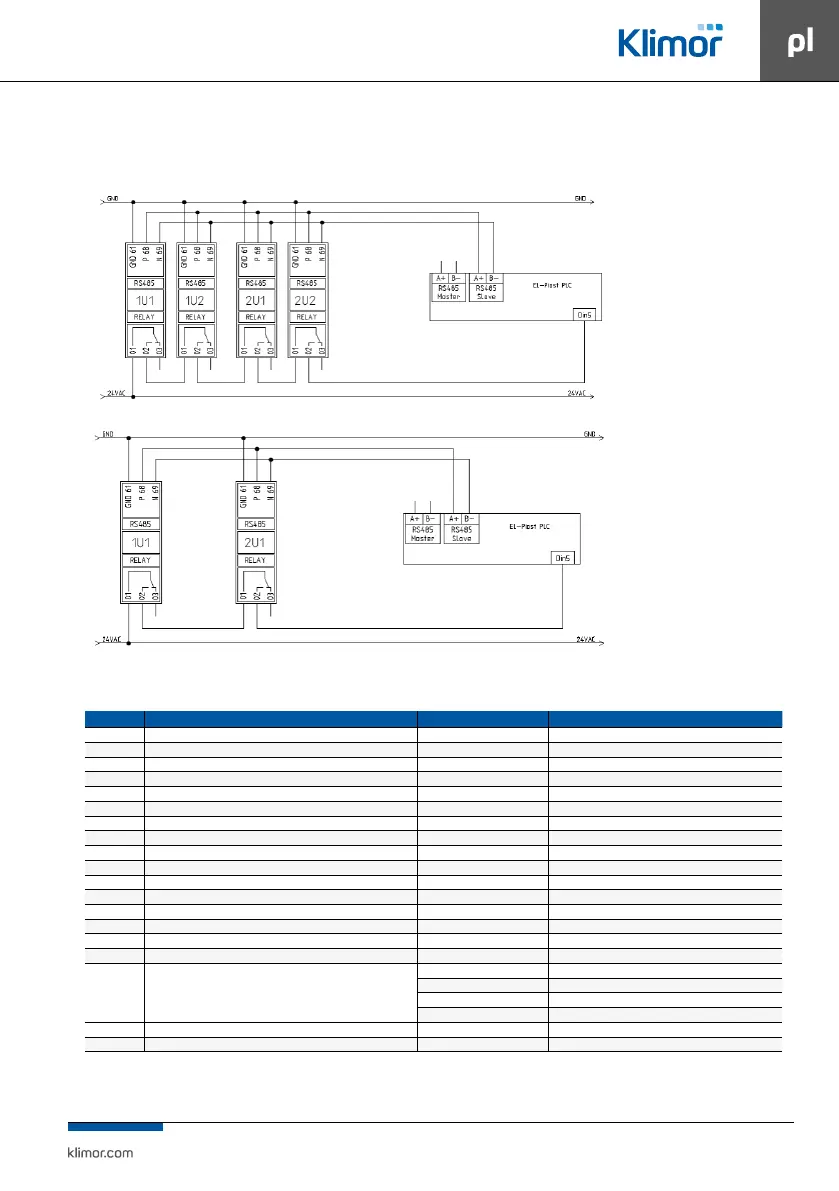

Rys Nr 18 Przykład dla układu „EVO-T 4S” – podwójny nawiew, podwójny wywiew
Rys Nr 19 Przykład dla układu „EVO-T 2S” – pojedynczy nawiew, pojedynczy wywiew
Tab. Nr 24 Konguracja przemienników Danfoss FC51 sterowanie RS485
Kod Nazwa Wartość do nastawy Opis
1-03 Charakterystyka momentu obrotowego 0 Stały moment
1-20 Znamionowa moc silnika ...kW Ztabliczki znamionowej silnika
1-24 Znamionowy prąd silnika ...A Ztabliczki znamionowej silnika
1-25 Znamionowa prędkość silnika ...rpm Ztabliczki znamionowej silnika
1-90 Zabezpieczenie termiczne silnika 4 Wyłączenie awaryjne ETR
3-02 Minimalna częstotliwość zadana 0,000 Zawsze wpisujemy tę wartość
3-03 Maksymalna częstotliwość zadana Fz max Nastawa indywidualna
3-17 Źródło wartości zadanej 3 11 Magistrala Modbus
4-14 Maksymalna częstotliwość wyjściowa Fz max Nastawa indywidualna
4-16 Ograniczenie prądu wyjściowego 110,0
5-40 Funkcja przekaźnika 6 Praca bez alarmu
8-01 Miejsce sterowania 0 Cyfrowe isłowo sterujące
8-02 Źródło słowa sterującego 1 FC RS485
8-03 Czas oczekiwania na komunikację 10,0
8-04 Reakcja na brak komunikacji 2 Zatrzymanie
8-30 Wybór protokołu komunikacji 2 Modbus RTU
8-31 Adres falownika wModbus
1 Falownik wentylatora nawiewu
2 Falownik 2 wentylatora nawiewu
3 Falownik wentylatora wywiewu
4 Falownik 2 wentylatora wywiewu
8-32 Szybkość transmisji portu FC 2 9600
8-33 Parzystość portu FC 3 Brak parzystości, 2 bity stopu
UWAGA:
Fz max – częstotliwość falownika dla pracy na maksymalnej wydajności wentylatora (wynikająca zregulacji układu rozprowadzania powietrza).
Wstępnie należy wpisać częstotliwości zdokumentacji centrali.
