15. PANEL STERUJĄCY HMI
15.1 Panel sterujący HMI COMPACT
15.1.1 Dane techniczne
• wymiary: 86 x 86 x 19 mm
• napięcie zasilania: 24 V AC/DC +/-10%
• kolorowy wyświetlacz TFT 240 x 320 px
• łącze komunikacyjne: RS 485
• współpraca ze sterownikami z serii ELP
• protokół BACnet MS/TP lub Modbus
• wbudowany czujnik temperatury
• temperatura przechowywania: -20 ÷ 70°C
• stopień ochrony IP: 30

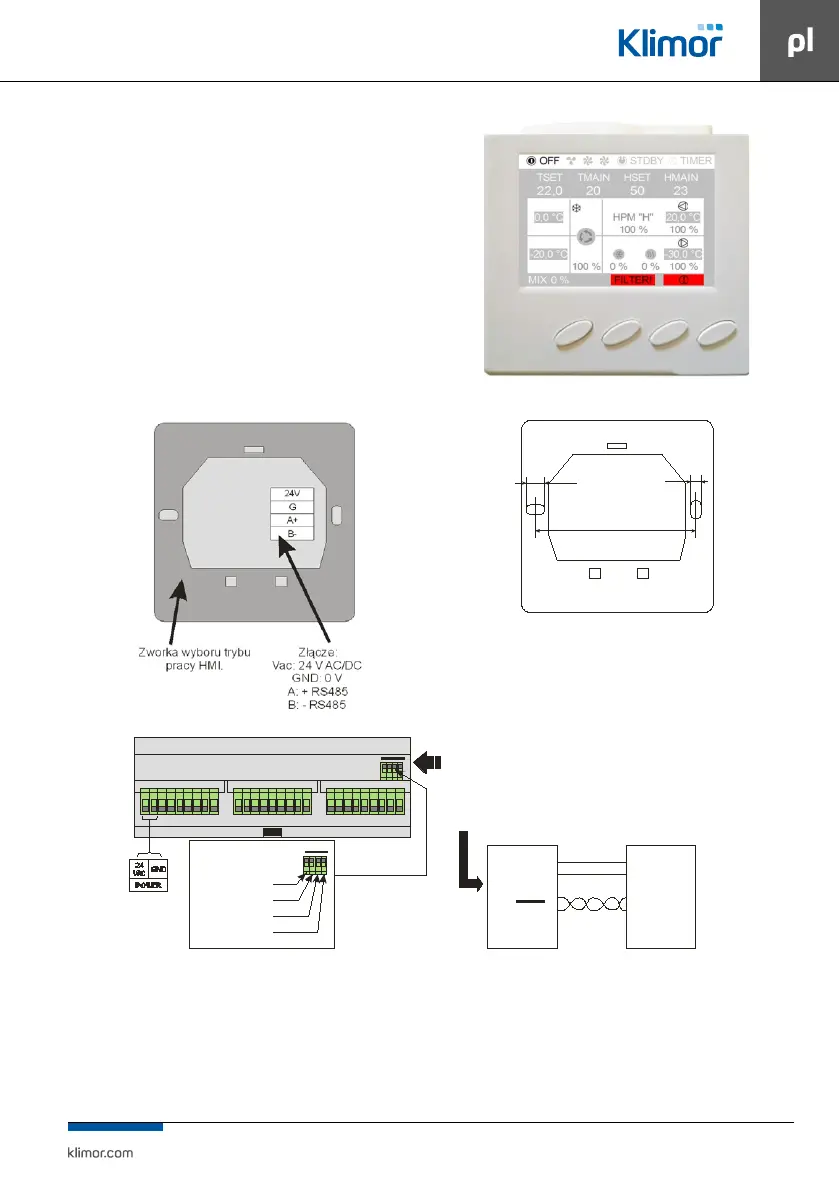

Rys Nr 35
15.1.2 Opis złącza
Rys Nr 36
15.1.3 Montaż naścienny
Rys Nr 37
15.1.4 Schemat podłączenia do sterownika
Rys Nr 38
1: 24 Vac
2: GND
3: + RS485 - A
4: - RS485 - B
24 VAC
GND
A
B
VA C
GND
A
B
Stero wn ik PLC HMI Ad vance
W sterownikach z serii ELP... jest możliwość
podpięcia HMI do specjalnego złącza HMI CON.
Standardowo w każdym sterowniku jest
HMI CON
