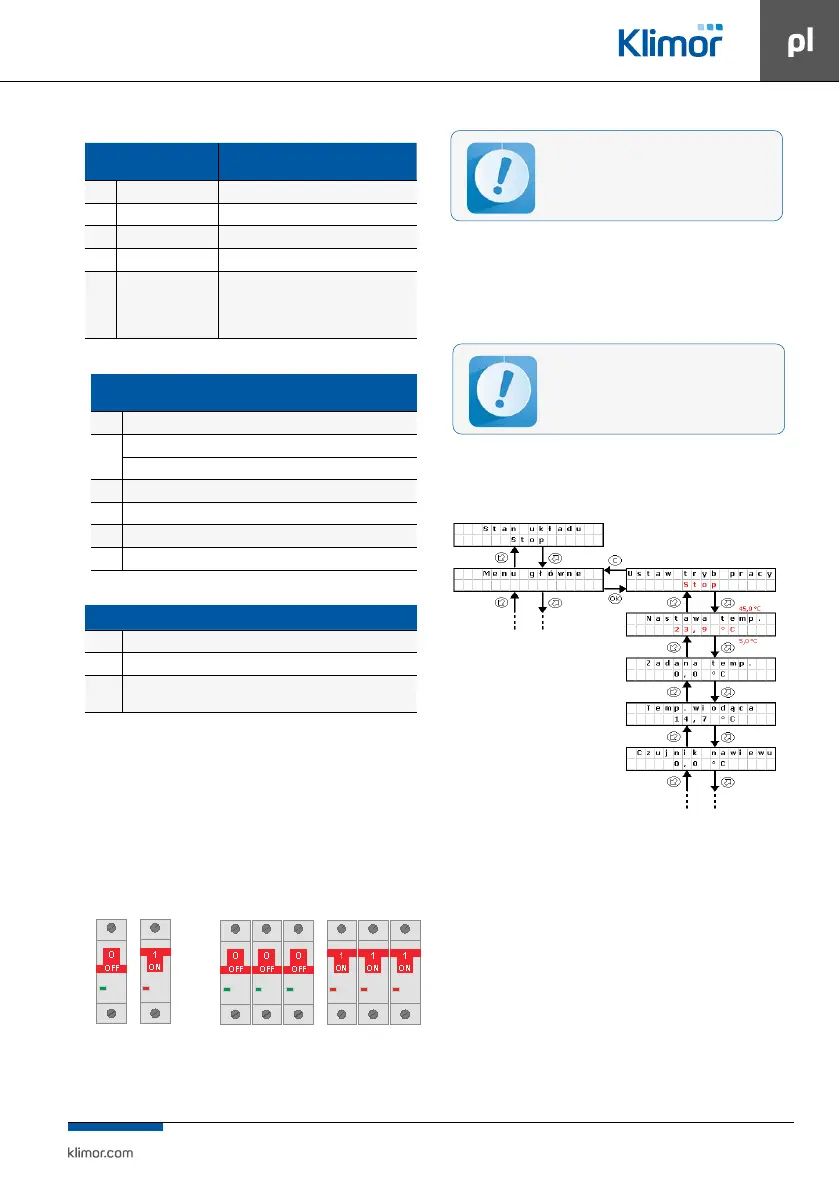

11
Tab. Nr 12 Lista czujników temperatur
Czujniki
temperatur PT1000
Uszkodzony czujnik temperatury wywołuje
alarm blokujący pracę układu oznaczony:
PT1 Nawiew A_Tsup
PT2 Wywiew A_Texh
PT3 Zewnątrz A_Tout
PT4 Wywiew za dzyskiem A_Trec
PT5
Opcjonalna wiodąca lub
jako czujnik tempera-
tury wody powrotnej
nagrzewnicy wodnej
A_Tmain (gdy PT5 wybrano jako czujnik wiodący)
A_TbackWater (gdy PT5 pracuje jako czujnik tem-
peratury wody powrotnej nagrzewnicy wodnej)
Tab. Nr 13 Lista wyjść cyfrowych
Wyjścia cyfrowe, stan wyłączony – wyjście ReC/ReA rozwarte,
stan załączony – wyjście ReC/ReA zwarte
Re1 Pompa nagrzewnicy wodnej
Re2
Agregat wody lodowej dla chłodnicy wodnej
Chłodnica DX stopień I
Re3 Chłodnica DX stopień II
Re4 Przepustnice nawiewu/wywiewu
Re5 Nagrzewnica elektryczna
Re6 Sygnał pracy wentylatora dodatkowego
Tab. Nr 14 Lista wyjść analogowych
Wyjścia analogowe (wyjścia sygnałowe 0÷10VDC)**
Aout1 Nagrzewnica (wodna lub elektryczna) wstępna lub wtórna
Aout2 Chłodnica (wodna lub DX wyposażona we własny moduł zasilania)
Aout3
Komora mieszania (10-0V), przepustnice naw/wyw (0-10V) lub Odzysk
ciepła/chłodu (krzyżowy)
* możliwość negacji wejścia cyfrowego wmenu ustawienia/chłodnica DX
** wmenu serwisowym możliwość wyboru jednego zwyjść analogowych, jako sygnał
0÷10V wentylatora nawiewu, wywiewu
8. OBSŁUGA STEROWANIA
8.1 Uruchomienie układu
Wyłącznik Q1M ustawić wpołożenie załączony:
CG EVO-T (COMPACT) 2S CG EVO-T (COMPACT) 4S
Rys Nr 3 Wyłączniki rozdzielnic
Uruchomienie pracy układu następuje, gdy:
nie występuje żaden zalarmów blokujących pracę układu
jest zwarty sygnał „S1F – ppoż. na wejściu DIN1 sterow
-
nika oraz
parametr „Ustaw tryb pracy” na sterowniku lub zadaj
-
niku jest ustawiony na opcję inną niż Stop.
8.2 Zmiana temperatury zadanej
Na sterowniku lub zadajniku wgłównym menu parametr
„Nastawa temperatury.
Rys Nr 4 Zmiana temperatury zadanej
Zmiana Trybu pracy:
Wciśnij przycisk OK, „Stop zacznie mrugać, przestaw na
inny tryb izatwierdź przyciskiem OK
Zmiana nastawy temperatury:
Wciśnij przycisk OK, „23,9.. zacznie mrugać, przestaw na
inną wartość izatwierdź przyciskiem OK
Po zaniku napięcia układ automatycznie wra-
ca do pracy z ustawieniami z przed zaniku
napięcia.
Przed uruchomieniem układu przez użytkow-
nika, sterownica powinna być podłączona
isprawdzona przez uprawniony do tego per-
sonel.
