AUTAMATYKA STEROWNICE AUTOMATYKI DO CENTRAL EVO-T; EVO-T COMPACT
DOKUMENTACJA TECHNICZNO-RUCHOWA

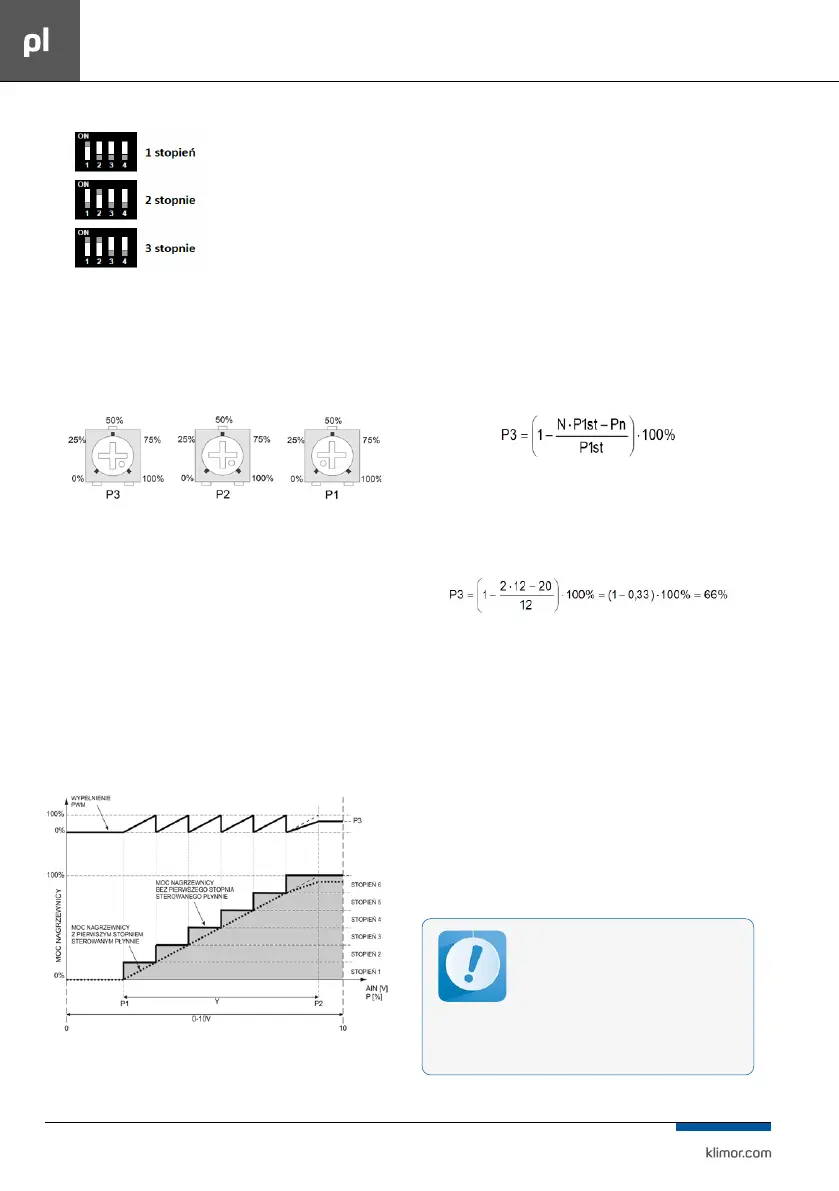

Rys Nr 23 Nastawa ilości stopni nagrzewnicy
Dodatkowo możliwe jest ograniczenie maksymalnego
wysterowania dla sygnału PWM przekaźników SSR.
Reguluje się je poprzez zmianę nastawy potencjome-
tru P3.
Rys Nr 24 Widok potencjometrów
Przy pomocy potencjometrów P1 iP2 możliwe jest za-
wężenie zakresu działania układu wstosunku do pełnej
skali sygnału 0-10V. Dzięki takiemu rozwiązaniu jeden
sygnał 0-10V może służyć np. do sterowania dwoma
wielostopniowymi nagrzewnicami elektrycznymi.
Różnica N=P2-P1 nie może być mniejsza niż 10%
nakażdy wybrany stopień grzania (np. dla 1 stopnia:
N ≥ 10%, dla 6 stopni: N ≥ 60%). Ustawienie potencjo
-
metrów tak, że różnica N będzie poniżej tej wartości,
skutkuje wejściem układu wtryb alarmu.
Przykład ustawienia modułu:
Zamontowano 3-stopniową nagrzewnicę elektryczną
omocy P=36kW (12kW/stopień).
Znamionowa moc cieplna wymagana do ogrzania bu
-
dynku to Pn=20kW.
Standardowo moduł dostarczony jest w konguracji
umożliwiającej wykorzystanie maksymalnej mocy na
-
grzewnicy.
Pierwszą czynnością jest określenie minimalnej ilości
pracujących stopni nagrzewnicy.
Suma mocy załączonych stopni musi być większa lub
równa mocy Pn.
W omawianym przykładzie moc dwóch stopni jest
wystarczająca. Należy ustawić dip-switch w pozycji
2stopnie.
Następnie należy obliczyć wartość ograniczenia PWM
zgodnie zponiższym wzorem:
gdzie:
P3 – wyliczone ograniczenie sygnału PWM
N – liczba załączanych stopni
P1st – moc jednego stopnia nagrzewnicy [kW]
Pn – moc wymagana dla budynku [kW]
Podstawiając do wzoru:
Potencjometr P3 należy ustawić na 66%
11.2 Pierwsze uruchomienie
• Zapoznać się zniniejszą instrukcją oraz instrukcją
automatyki centrali wentylacyjnej
• Po sprawdzeniu i uruchomieniu układu automatyki
centrali wentylacyjnej podłączyć zasilanie isterowa
-
nie modułu EH oraz zasilanie stopni grzania zgodnie
ze schematem aplikacji centrali wentylacyjnej oraz
schematem modułu EH
• Załączyć zasilanie sterownicy centrali wentylacyjnej
oraz modułu EH
• Na sterowniku modułu EH ustawić ilość stopni na
-
grzewnicy
• Sprawdzić funkcjonowanie układu.
Schematy elektryczne modułów EH EVO-Tprzedsta
-
wiono w rozdziale 12
Rys Nr 25 Przebieg regulacji grzania
Uruchomienie nagrzewnicy jest bezwzględ-
nie blokowane przez termostat zabezpie-
czający nagrzewnicy (podłączony do modułu
HE) oraz sygnał z presostatu wentylatora
(podłączony do modułu HE), które muszą być
podłączone zgodnie ze schematami.
Reakcja układu wentylacji na alarm przegrza-
nia lub braku sygnału z presostatu wentyla-
tora opisana jest w pkt. 8.4 „Alarmy”, gdyż te
dwie sterownice stanowią jeden kompletny
układ automatyki.
