AUTAMATYKA STEROWNICE AUTOMATYKI DO CENTRAL EVO-T; EVO-T COMPACT
DOKUMENTACJA TECHNICZNO-RUCHOWA

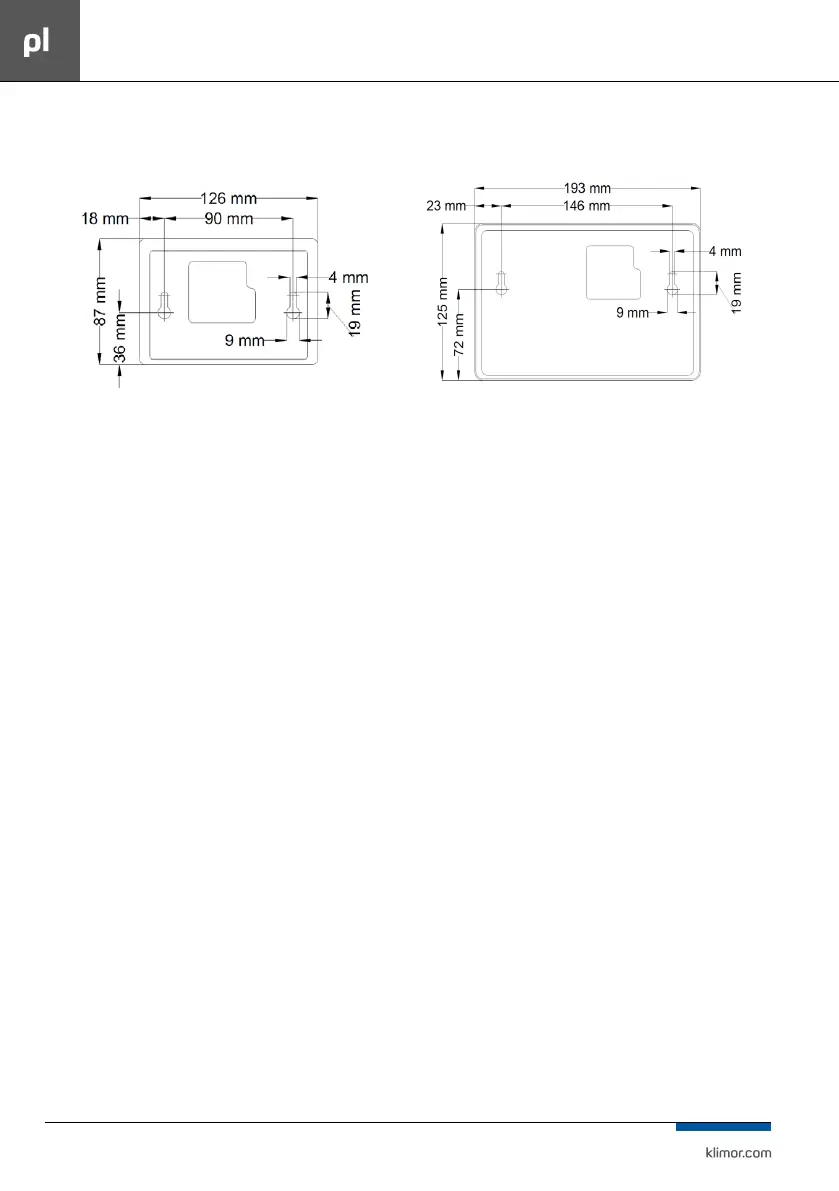

15.2.3 Montaż naścienny
HMI TP4,3”
Rys Nr 46 Panel HMI TP 4,3”
HMI TP7”
Rys 47 Panel HMI TP 7”
15.2.4 Obsługa ekranów gracznych HMI TP
HMI TOUCH PANEL (TP) posiada możliwość obsługi
ekranów gracznych (tworzonych z plików JPG, PNG),
obsługę menu SLIDEBAR oraz obsługę menu TEKSTO
-
WEGO.
Na pierwszym ekranie widoczne są główne strony HMI.
Jest to menu graczne, poruszanie się między ekra
-
nami następuje po przesunięciu ekranu w lewo lub
prawo.
Menu wyboru podmenu SLIDEBAR, dostępne jest po
przesunięciu ekranu z góry na dół (będąc w menu gra
-
cznym).
Z menu SLIDEBAR, dostępne są podmenu:
MAIN MENU,
CALENDAR,
ALARMS,
GRAPH.
Wejście na podmenu następuje po wciśnięciu ikony
zodpowiednim opisem podmenu.
Wyjście z podmenu następuje po przesunięciu ekranu
zlewej strony na prawą.
Panel HMI TP posiada swoje wewnętrzne ustawienia.
Aby w nie wejść należy jednocześnie wcisnąć dowolne
3punkty na ekranie i przytrzymać przez czas około 3s.
15.2.5 Menu HMI TP
Przejście z ekranu głównego stron do menu HMI TP
odbywa się poprzez przesunięcie ekranu głównego
zgóry na dół.
Jeżeli sterownik, do którego podłączony jest HMI TP nie
zawiera głównych stron, to menu HMI TP jest domyśl
-
nie wyświetlane po włączeniu urządzenia.
Menu HMI TP zawiera wszystkie parametry udostęp
-
nione przez sterownik do wglądu i edycji przez użyt-
kownika.
Menu zawiera dwa typy elementów: węzeł oraz para
-
metr. Węzły są punktami wejścia w zagłębienie menu.
Parametry zawierają wartości które można odczytywać,
a niektóre znich również modykować.
Wejście w zagłębienie menu lub przejście do edycji pa
-
rametru dokonuje się naciskając na wybraną pozycję
HMI TP.
Stan alarmowy sygnalizowany jest czerwonym kolorem
tła menu HMI TP. Aby sprawdzić stan alarmów należy
przejść do menu alarmów.
