Klimor EVO -T - Menu Alarmów

45
Ekran „prosty”
Nastawa tr ybu pracy: „Stop”, „1bieg”, „2bieg”, „3bieg”,
„Czuwanie”. „Timer”
Nastawa temperatury zadanej
Odczyt temperatury z czujnika wiodącego
Ikona odzysku
Ikona chłodnicy
Ikona nagrzewnicy
Ekran „graczny"
Oszronienie odzysku aktywne
Alarm zbiorczy aktywny
Wysterowanie wentylatora nawiewu [%]

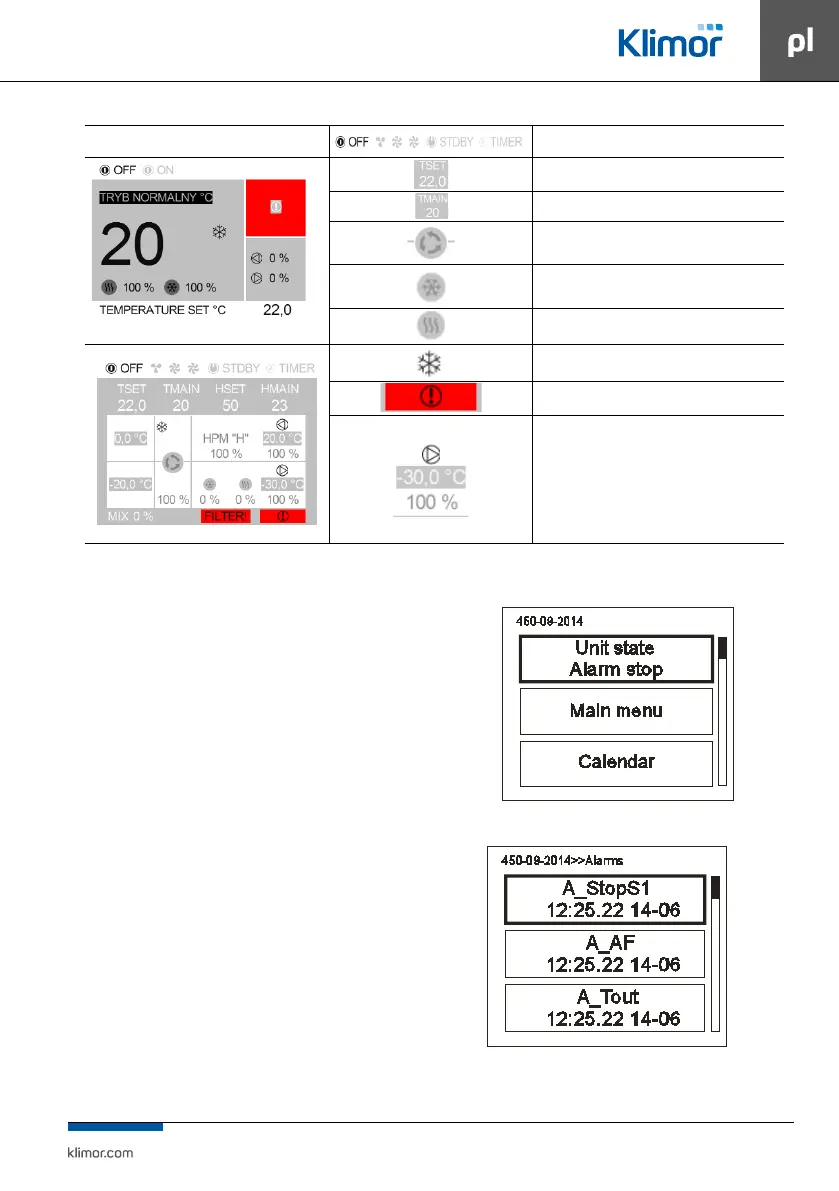

Rys Nr 40 Ikony menu głównego
15.1.8 Obsługa HMI Compact
Przejście z ekranu głównych stron do menu HMI odbywa
się poprzez naciśnięcie i przytrzymanie przez 3 sekundy
klawisza OK. Jeżeli sterownik do którego podłączony jest
HMI, nie zawiera głównych stron, to menu HMI jest do
-
myślnie wyświetlane po włączeniu urządzenia.
Menu HMI zawiera wszystkie parametry udostępnione
przez sterownik do wglądu i edycji przez użytkownika.
Menu zawiera dwa typy elementów: węzeł oraz para
-
metr. Węzły są punktami wejścia w zagłębienie menu.
Parametry zawierają wartości, które można odczyty
-
wać, a niektóre z nich również modykować. Wejście
w zagłębienie menu lub przejście do edycji parametru
dokonuje się naciskając klawisz OK. Naciśnięcie klawi
-
sza C powoduje wycofanie się z zagłębienia menu lub
rezygnację z edycji parametru.
Stan alarmowy sygnalizowany jest czerwonym kolo
-
rem tła menu HMI. Aby sprawdzić stan alarmów należy
przejść do menu alarmów.
15.1.9 Menu alarmów
Do menu alarmów można przejść z ekranu głównych stron
lub z menu HMI poprzez naciśnięcie i przytrzymanie przez
3s klawisza C. Jeżeli w danym momencie występuje alarm
to jego nazwa oraz data i czas wystąpienia znajduje się na
liście. Alarm potwierdzony dodatkowo symbolizowany
jest znakiem gwiazdki „*” obok daty i czasu wystąpienia.
Na końcu listy znajduje się węzeł o nazwie „Alarms hi
-
story” (historia alarmów). Historia alarmów przedsta-
wia chronologiczną listę ostatnich wystąpień każdego
zalarmów.
Rys Nr 41
Rys Nr 42
